목조주택 철물(스트롱 타이) Part 5

목재를 보강하여 주택의 안전을 보장합니다.

Dec 15. 2023

북미식 목조주택에서 철물(스트롱타이) 사용은 선택이 아닌 필수입니다. 우리나라는 여름 태풍과 겨울철 돌풍이 있고 지진에도 안전지대가 아니기 때문에 못으로만 결속된 목조주택은 내구성에 문제가 있을 수 있어 철물(스트롱타이)로 보강하여 좀 더 튼튼한 주택을 시공해야 됩니다.

목조주택 철물(스트롱타이)은 크게 세 부분에 사용되는데 토대, 벽체, 지붕, 입니다. 콘크리트 기초에서부터 토대를 결속하고 토대에서 벽, 그리고 벽과 지붕을 연결하여 모두가 한 덩어리가 되는 형태입니다.

콘크리트 기초에서부터 지붕까지 연결되는 철물(스트롱타이) 때문에 목조주택이 강해지는 이유이기도 합니다.

1) 토대(Mud Sill) 철물

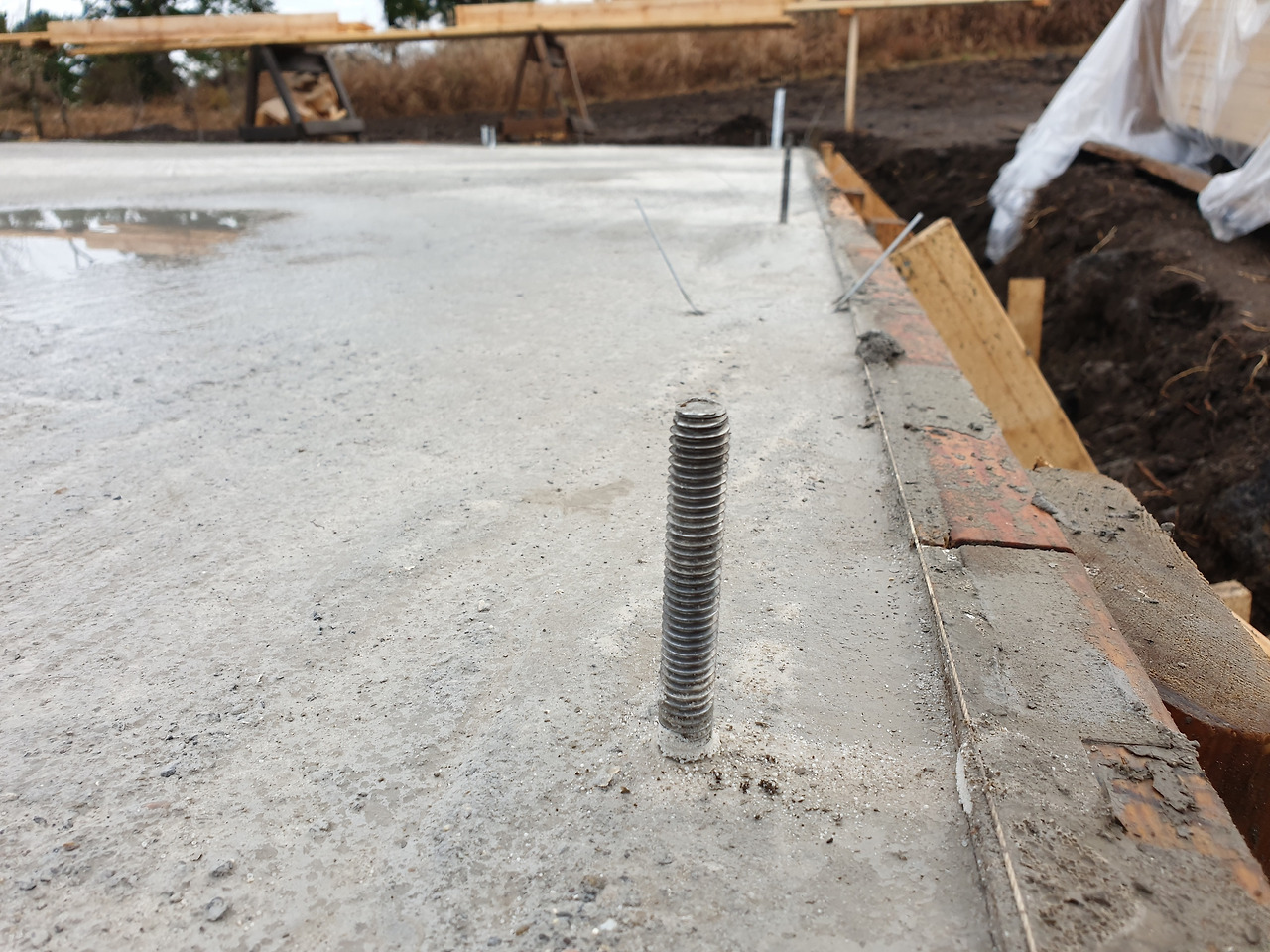

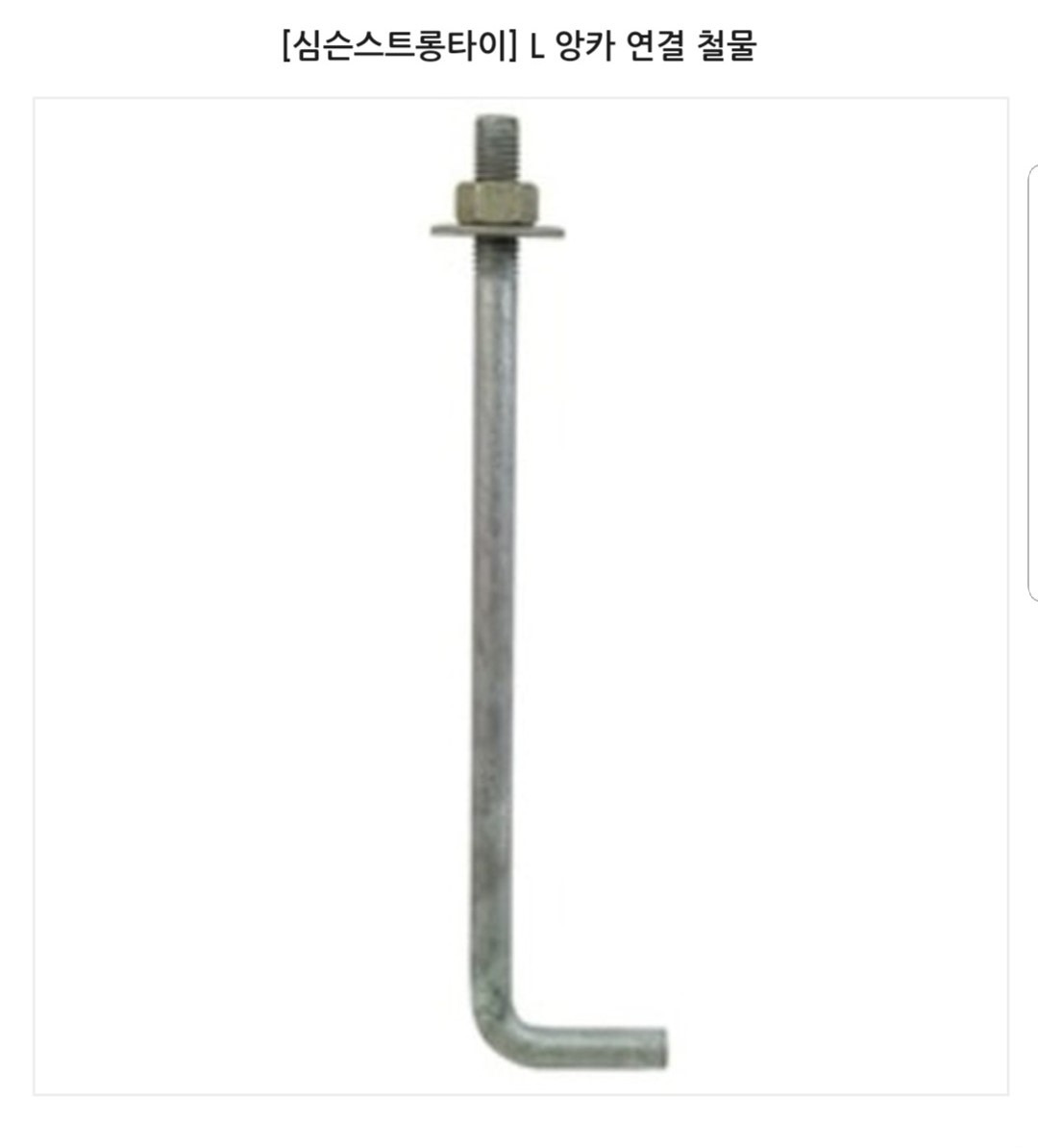

엘앙카

콘크리트 기초와 토대를 결속하게 되는 철물인데 재질은 스테인리스 혹은 용융도금된 제품만 사용 가능합니다. 전기도금 앙카는 사용 불가합니다.

설치 간격은 1.8m 이내, 기초 모서리에서 30cm 이내에 있어야 되며 한 개에 토대에 최소 2개 이상 있어야 됩니다. 토대 연결 부분도 30cm 이내여야 됩니다.

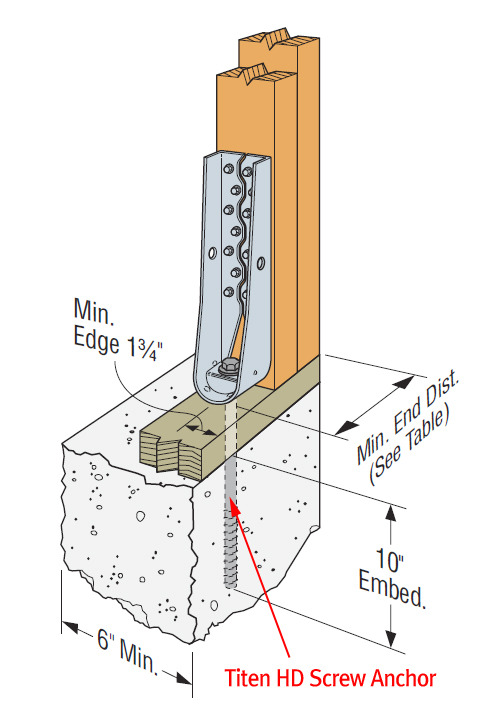

홀다운(Holdown)

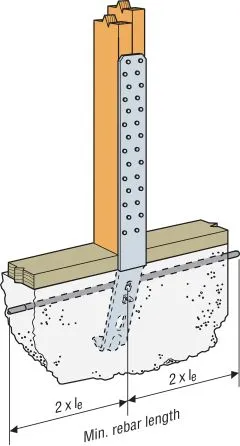

콘크리트 기초에서 바로 스터드와 연결돼서 결속력을 높여주는 철물입니다. 위 사진은 두 종류에 홀다운을 보여주는데요, 첫 번째 사진은 타이 홀다운(Tie Holdown)이고 두 번째 사진은 일반적인 홀다운입니다.

우리나라는 북미와 다르게 바닥 난방을 하게 되며 토대를 2장, 버튼플레이트까지 하면 3장이 됩니다. 그러면 두께가 11.4cm가 되는데 시공 시 그 두께를 뚫고 들어가야 되고 결속력도 떨어지게 됩니다.

반면 타이홀다운(Tie Holdown)은 토대는 건드리지 않고 바로 스터드와 연결되므로 결속력도 우수하고 시공도 간편합니다. 설치는 건물 모서리와 창이 많이 설치된 취약구역에 하면 됩니다.

2) 벽체 철물

월브러싱

태풍이 불어 건물에 횡압력을 받을 때 저항력이 높이기 위해 시공하게 됩니다. 벽체 합판을 보조하는 역할을 하게 되는 거죠. 시공을 "X" 나 "V"로 해야 효과가 있고 행어 네일이나 64mm 네일로 울지 않게 고정하면 됩니다.

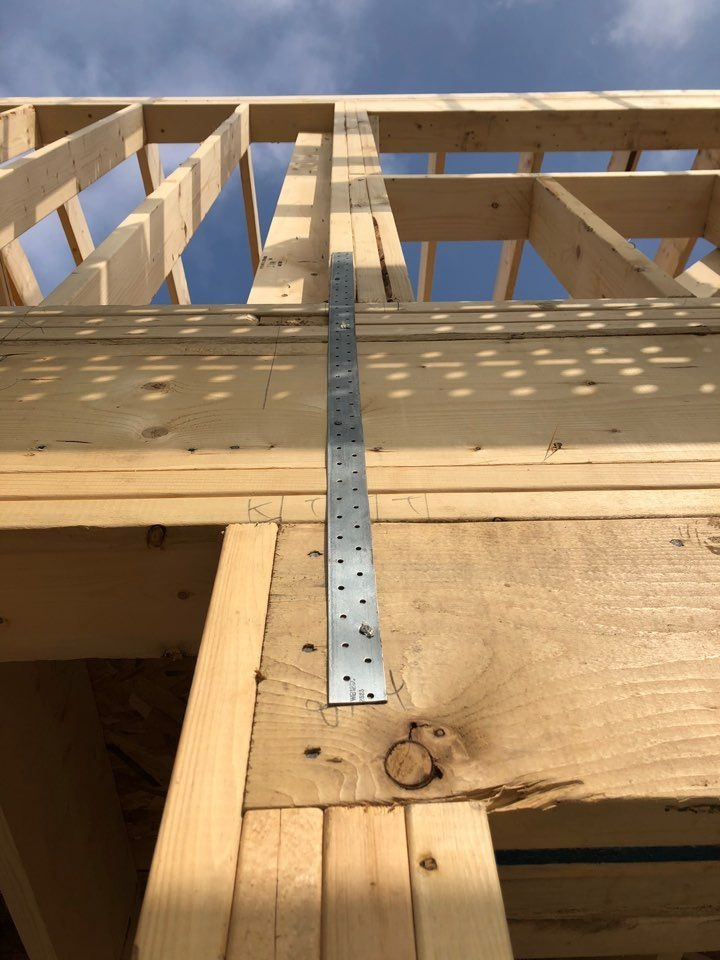

MSTA24 ~36

이 제품은 2층 주택일 때 1층 스터드와 2층 스터드를 바로 연결하여 결속력을 높여지게 됩니다. 구조목과 합판으로만 연결된 부분은 보강하게 되는 겁니다.

끝에 숫자는 인치로 표현된 제품에 길이입니다.

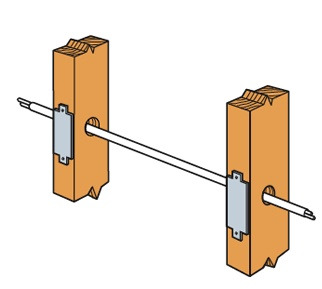

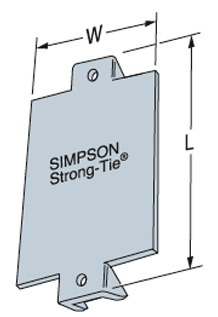

네일스탑

스터드 사이로 전선이나 설비배관을 네일(못)로부터 보호하는 역할을 하게 됩니다. 내부에 석고 보드나 기타 내장재를 시공하면서 전기, 설비배관을 손상시키는 현상을 예방하게 됩니다.

제품 이름처럼 네일(못) 멈춤, 네일건으로 쏘게 되면 네일 스톱 때문에 들어가지 못하고 튀어나오게 됩니다.

특히 화장실 배관 쪽을 필수로 시공해야 됩니다.

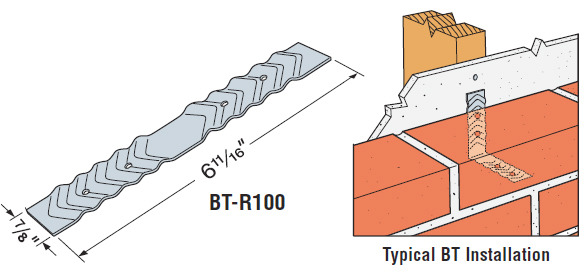

브릭타이

브릭타이는 외장재로 벽돌(조적)로 했을 때 벽돌과 벽체와 결속할 때 사용하는 철물입니다.

조적 벽돌과 벽 사이에 최소 25mm 이상 공간을 두어야 하고 브릭타이는 수직으로 400mm, 수평으로 800mm 이내 간격으로 설치되어야 하고 63mm 이상 못이나 피스로 스터드에 고정되어야 합니다.

조적 벽돌에 관한 내용은 외장재 감리에서 자세히 설명드리겠습니다.

조이스트 행어(Joist Hanger)

조이스트 행어는 기본적으로 탑 플레이트 위에 걸칠 수 없을 때와 2층 건물 실내 계단을 올라가기 위한 바닥장선 개구부, 또는 캔틸레버에서 사용됩니다.

조이스트 1장~3장까지 조이스트를 겹칠 때 사용 가능한 제품이 있으면, 2*4(투바이포) ~2*12(투바이투엘브) 용도 각각 따로 있습니다. 시공 절차는 아래 그림과 같습니다.

3) 지붕 철물

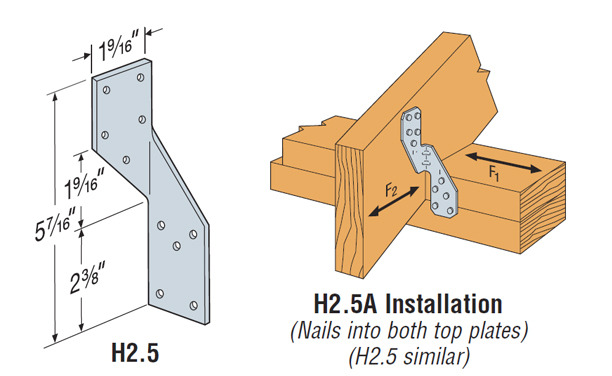

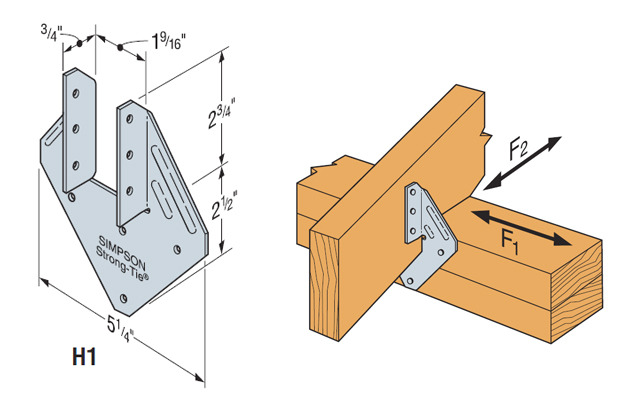

허리케인타이

허리케인 타이는 두 종류가 있는데 H2.5은 시공의 편의성이 좋고 H1은 레프터 양면을 잡아주어 벽체와 결속력이 우수합니다. 설치는 레프터(서까래) 길이와 상관없어 전체 시공해야 됩니다.

*건축주 체크 사항

(건축주가 꼭 셀프 체크하세요.)

엘앙카 설치 ---------------> 규정 [확인]

타이 홀다운 ----------------> 규정 [확인]

네일스탑 ---------------> 규정 [확인]

조이스트행어 ---------------> 규정[확인]

허리케인타이 ------------------> 규정[확인]

*강 팀장 한마디

국내에서 유통되고 있는 목조주택 철물은 심슨스트롱타이(미국제품)와 국산 제품이 있는데 국산 제품은 몇 년 지나면 녹 쓰는 현상이 있고 강도 또한 떨어집니다. 심슨스트롱타이 제품을 추천합니다. 미국은 오랜 목조주택 역사로 인해 검증된 제품들이 많은데 이 제품도 그 역사와 같이 했다고 할 수 있습니다.
