착공 5일 차 - 2022.11.19

매일매일 착공 일지를 작성하는 다른 분들이 매우 존경스럽다. 설계 단계에서는 좀 더 길게 나의 생각을 적을 여력이 있었는데 착공 이후부터는 도저히 틈이 나지 않는다.

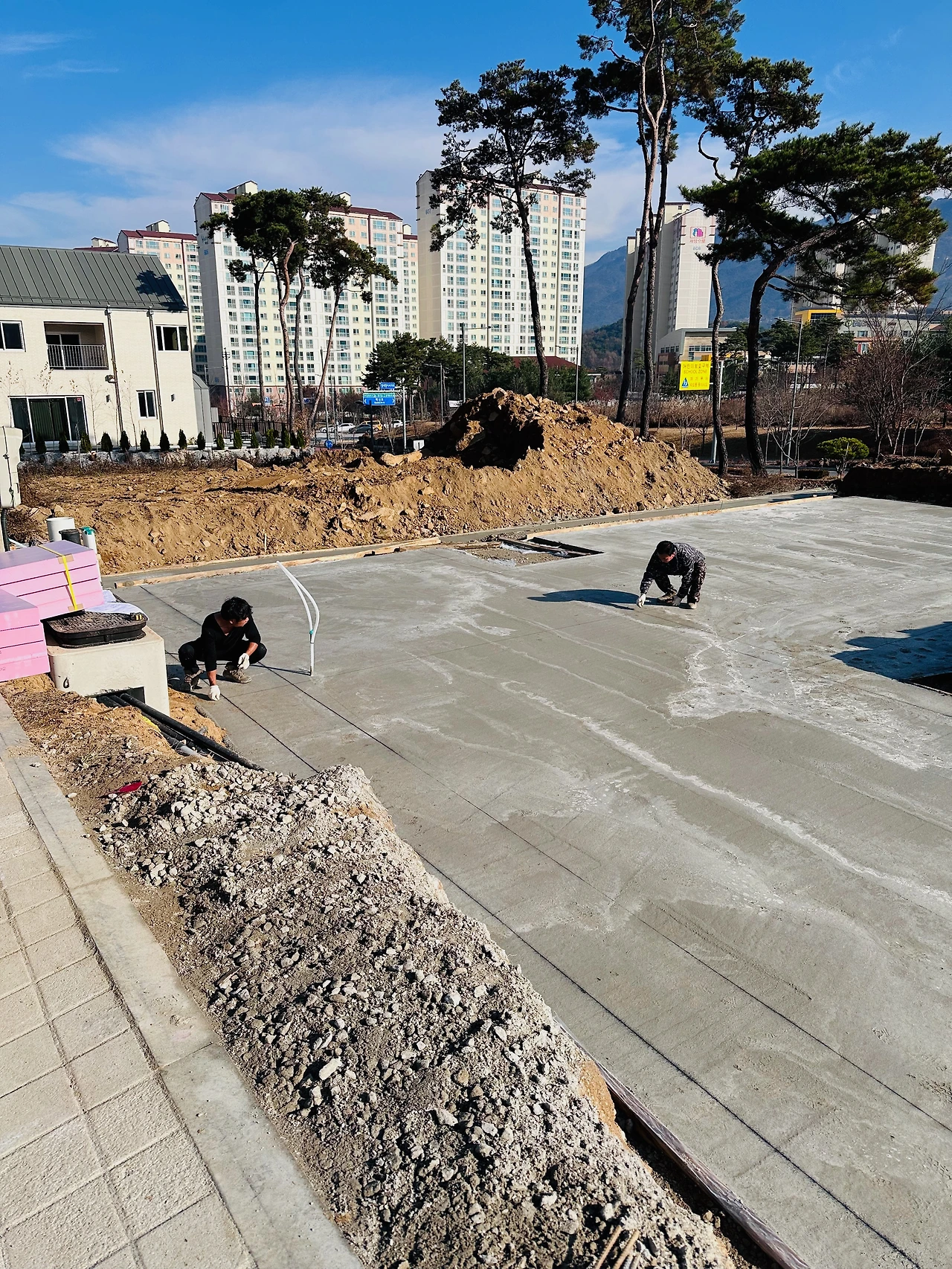

오늘은 토요일이라 아침부터 현장을 방문할 수 있었다. 이미 현장소장님과 기술자분께서 버림 콘크리트 위에 먹줄을 놓고 계셨다. 배치 도면을 그대로 땅에 옮기는 작업으로 단순해 보이지만 정교함을 요하는 매우 중요한 일이다.

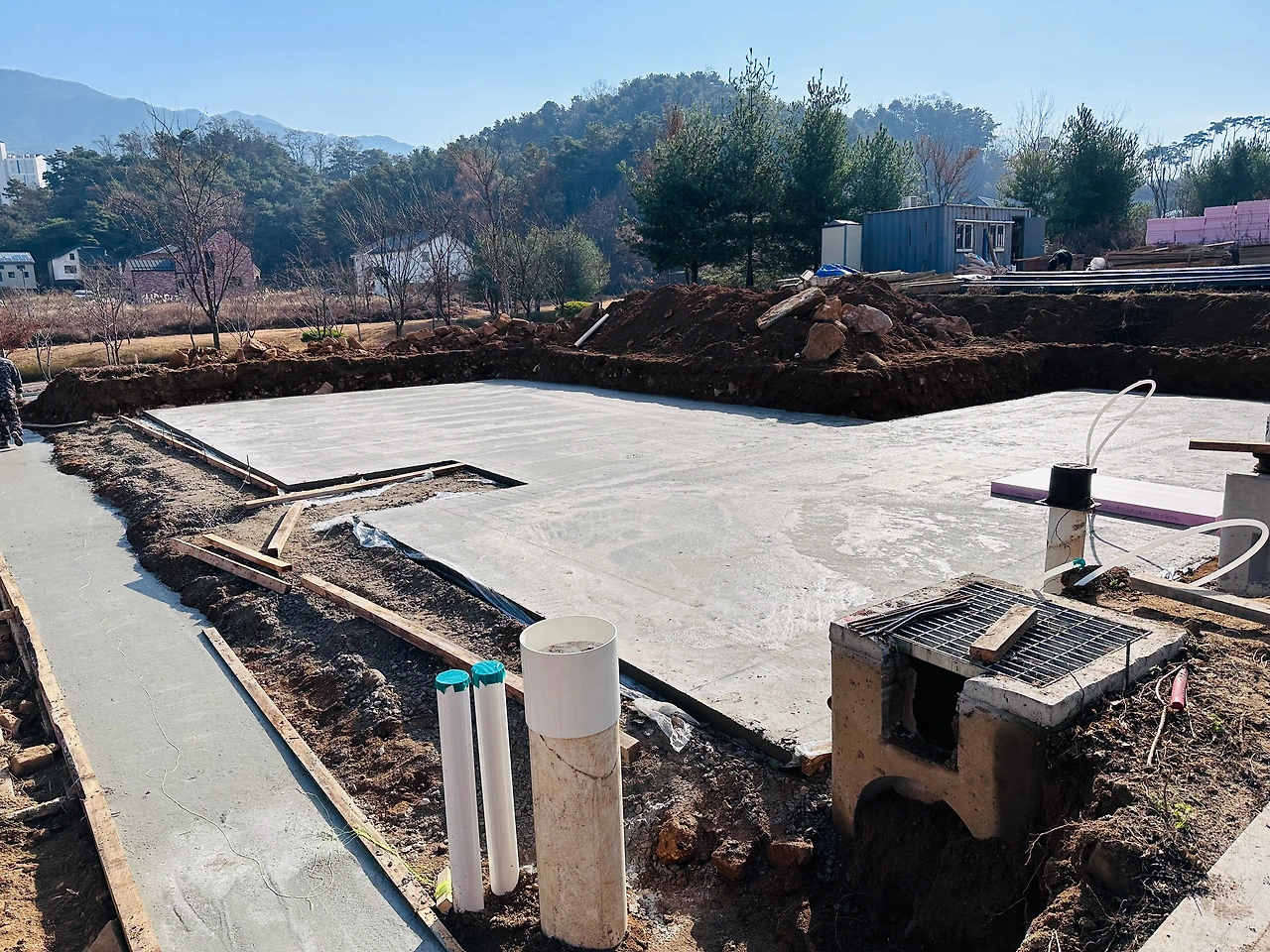

현장을 구경하며 소장님과 이야기를 하다 보니 중요한 사실을 듣게 되었다. GL 기준을 주차장 진입로 중심으로 결정했었는데 허가 사항 때문에 기존보다는 살짝 낮게 수정되었다는 것이다. 이 때문에 전기와 통신 맨홀의 높이도 재조정하셨다고. 역시 현장은 변수가 많다.

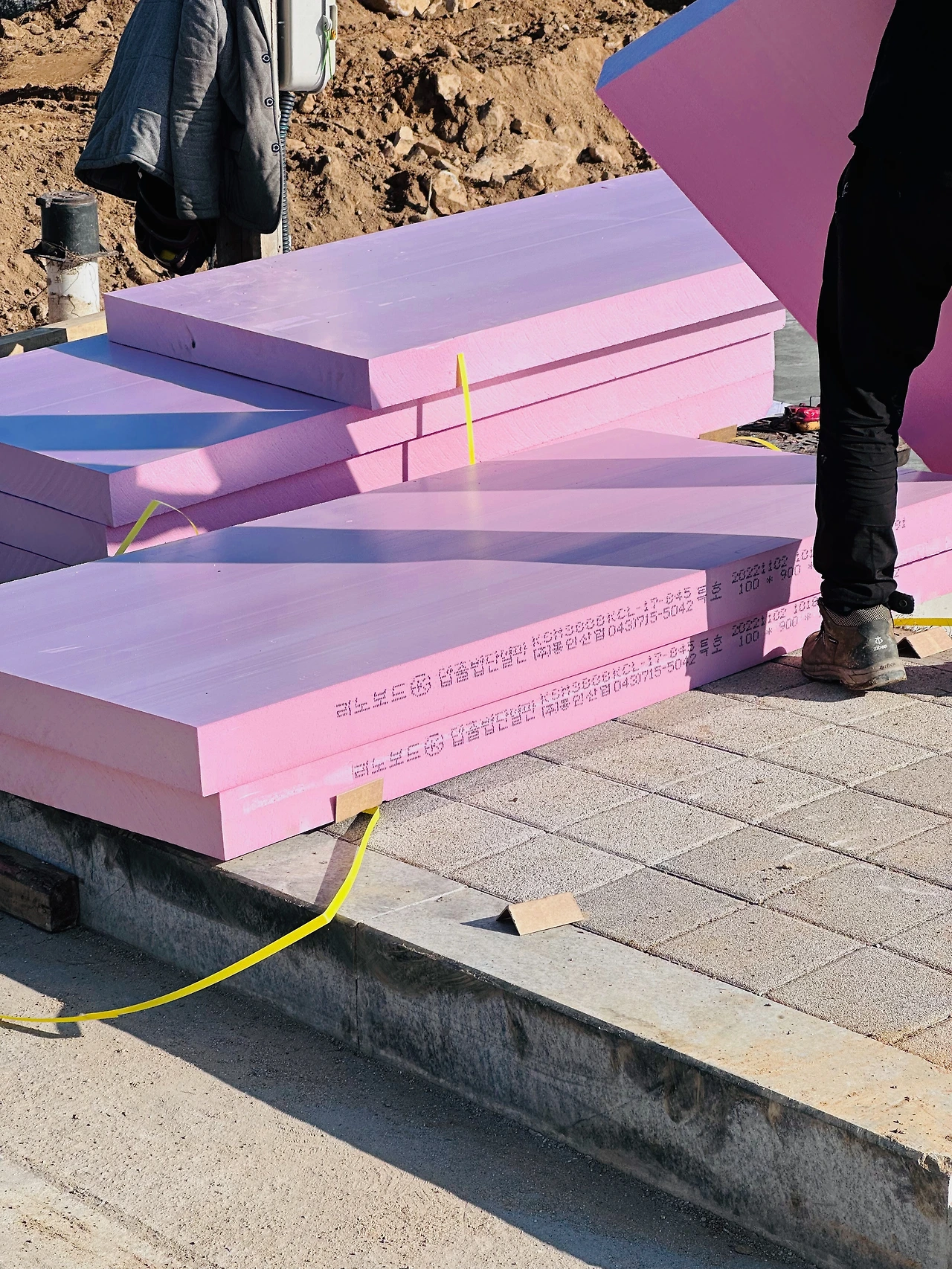

우리 도면의 기초 구성을 살펴보면 잡석 다짐 200T, PE 비닐, 버림 콘크리트 100T, 다시 PE 비닐, 그리고 압출법 보온판 370T이다. 그래서 사진과 같이 먼저 100T 압출법 단열판 특호 두 겹을 설치한다. 기초의 구성에 대한 자세한 사항은 협회 기술 자료실의 4-05. 기초의 단열 - 라. 콘크리트 기초의 단열을 참고하면 된다.

5일 차 요약

먹줄 놓기

기초 하부 단열재 + α
