건물 차향 장치

Mecho Shading

https://www.focusedtechnology.com/draper-flexshade-2.html

건물을 디자인할 때 shading device는 인테리어와 파사드 디자인의 경계에 있다. 엄밀히 말하면 Interior scope이지만 많은 경우 파사드 디자이너가 관여하게 된다.

인테리어의 ceiling이 어떻게 파사드를 만나는지를 디자인하게 되는데 천장의 mechanical의 diffuser의 형태와 위치와 함께 shading device의 종류와 형태를 결정해야 한다.

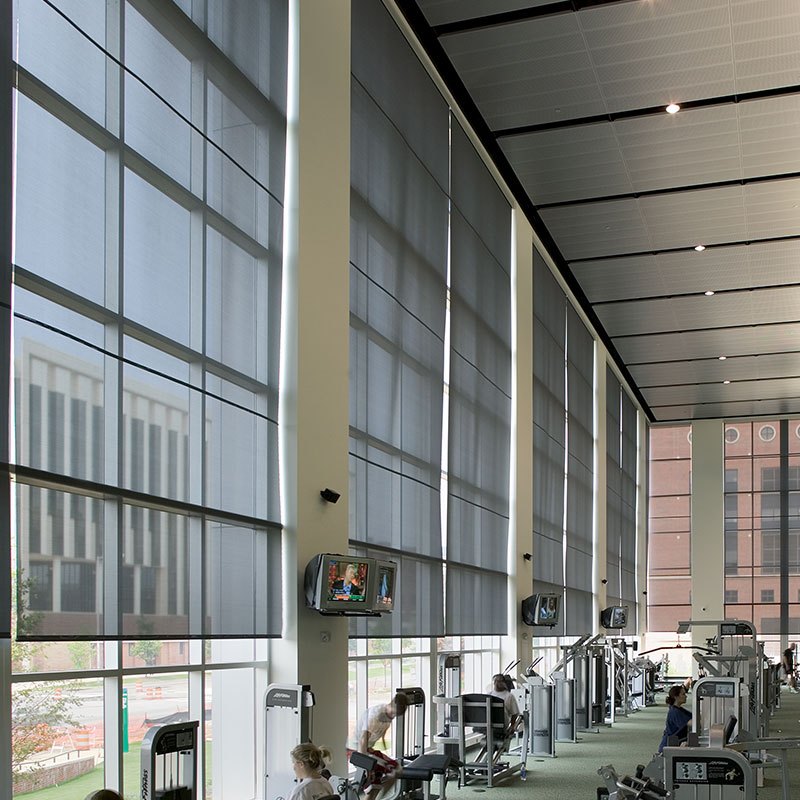

이번 프로젝트에서는 39'(12m) ceiling height의 로비에 shading device를 계획하게 되었고 다음과 같은 질문을 가지고 manufacture에 연락을 해서 미팅을 하게 되었다.

1. 39'를 한 번에 커버할 수 있는 기성 제품이 있는가? 그리고 좀 더 일반적인 제품으로 높이를 2개로 나누어 설치할 경우와 가격비교가 필요했다.

2. moterized로 39'의 높이가 가능한가?

3. Shading Pocket size

4. Guide cable or rail requirement.

5. Opening size

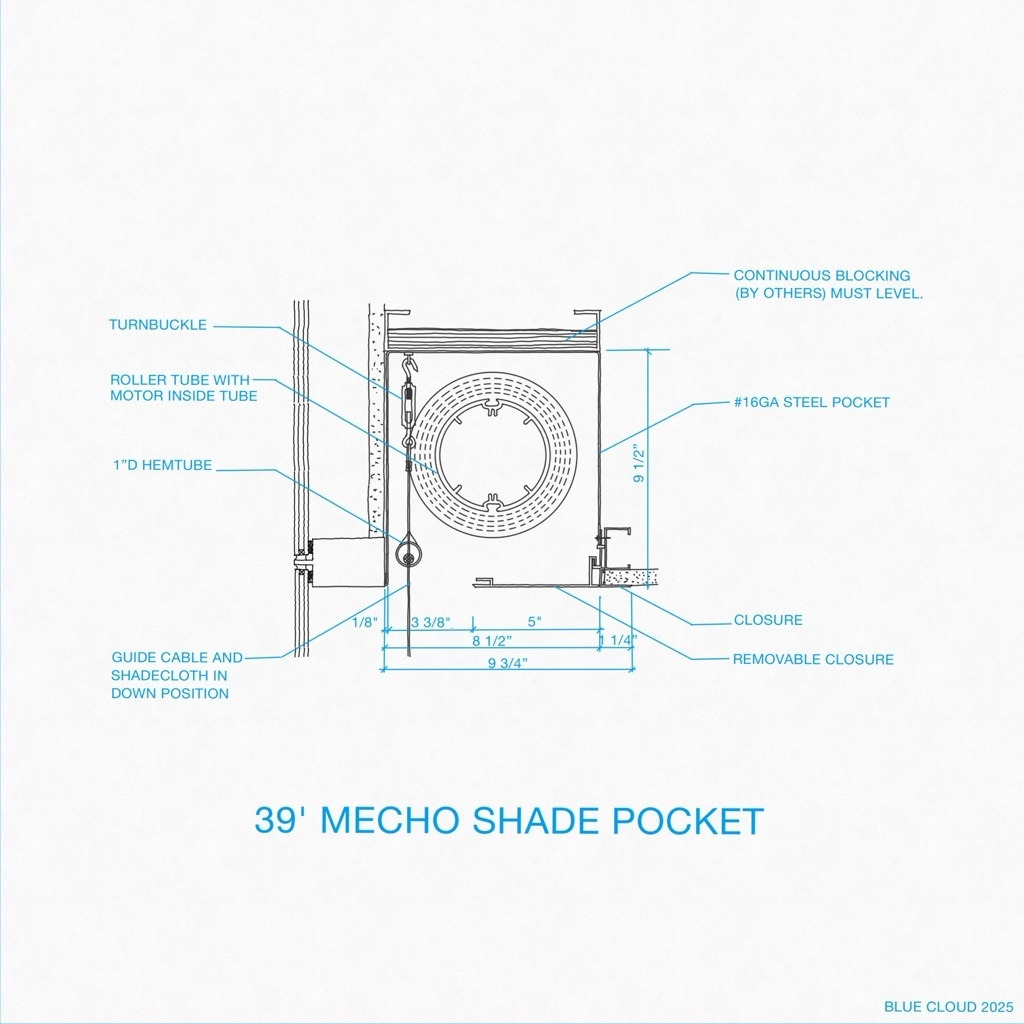

미팅을 하고 Mecho shading컴퍼니의 technical 담당자가 보내준 도면으로 필요한 정보를 넣어 스케치를 했다.

- 39'높이를 위해 shadow pocket은 8 1/2" x 9 1/2"가 필요하다.

- Roller tube안에 Motor가 설치되게 된다.

- 매뉴얼에 나온 20'높이 두 개(24'+15")로 나누어 설치할 수 있고 한 개(39')로 하는 것이 30% 정도 비싸다.

- 두 개로 나누어 설치하는 것이 좀 더 경제적인 방법이지만 두 개의 모터, 중간에 설치해야 하는 shading pocket을 설치해야 해서 미관상 좋은 선택이 아닌 것으로 결론지었다.

- Guide rail은 20'이 최대이고 그 이상의 높이는 Guide cable로 해야 하고 Trunbuckle로 tension을 주게 된다.

- Guide rail의 경우 black out이 가능하지만 Guide cable을 하는 경우 gap이 발생하게 되어 100% black out condition을 만들 수 없다.

- Shading cloth 끝에 Hemtube가 달려 내려오며 이를 위해 3 3/8" slot이 필요하다.

- Shading cloth의 최소 폭은 44"가 필요하다.

- 일반적으로 1:6의 비율로 18'높이까지는 가이드 케이블이 필요하지 않고 그 이상이면 케이블이 필요하다.

International project과 domestic project를 하면서 느끼는 큰 차이점은

International project의 경우 많은 부분이 Custom design으로 내가 그리는 형태로 컨트렉터가 제품을 찾던가 만들어 내는 과정이지만, Domestic 프로젝트를 할 경우 직접 manufacturer들과 이야기를 한 뒤에 디자인을 하게 된다.
