CURVED SURFACE (곡면)

CURVED GLASS(곡면유리) 심화 편

앞에서 다루었던 콜드밴딩을 제외하고 평면글라스와 곡면글라스로 건물의 곡면을 만드는 방법에 대해 사례로 이야기하고 곡면 글라스에 대한 구체적인 가이드라인을 설명하겠다.

평면유리로 곡면 만드는 방법

이전에 이야기했던 LAKE POINT TOWER에서부터 평면 글라스를 가지고 건물의 모서리를 곡면으로 표현하기 위한 시도는 다양하게 되었고 여러 프로젝트에서 사용되어졌다.

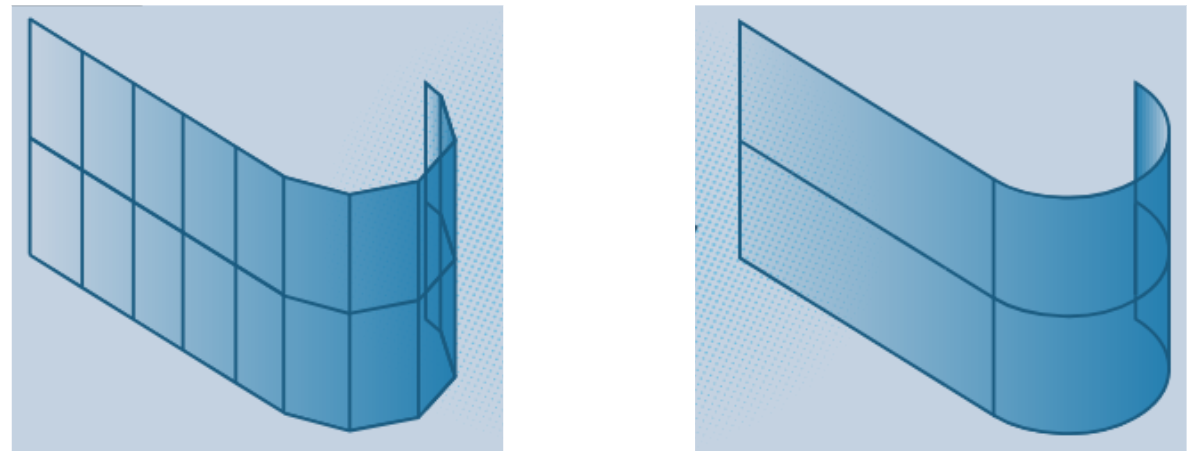

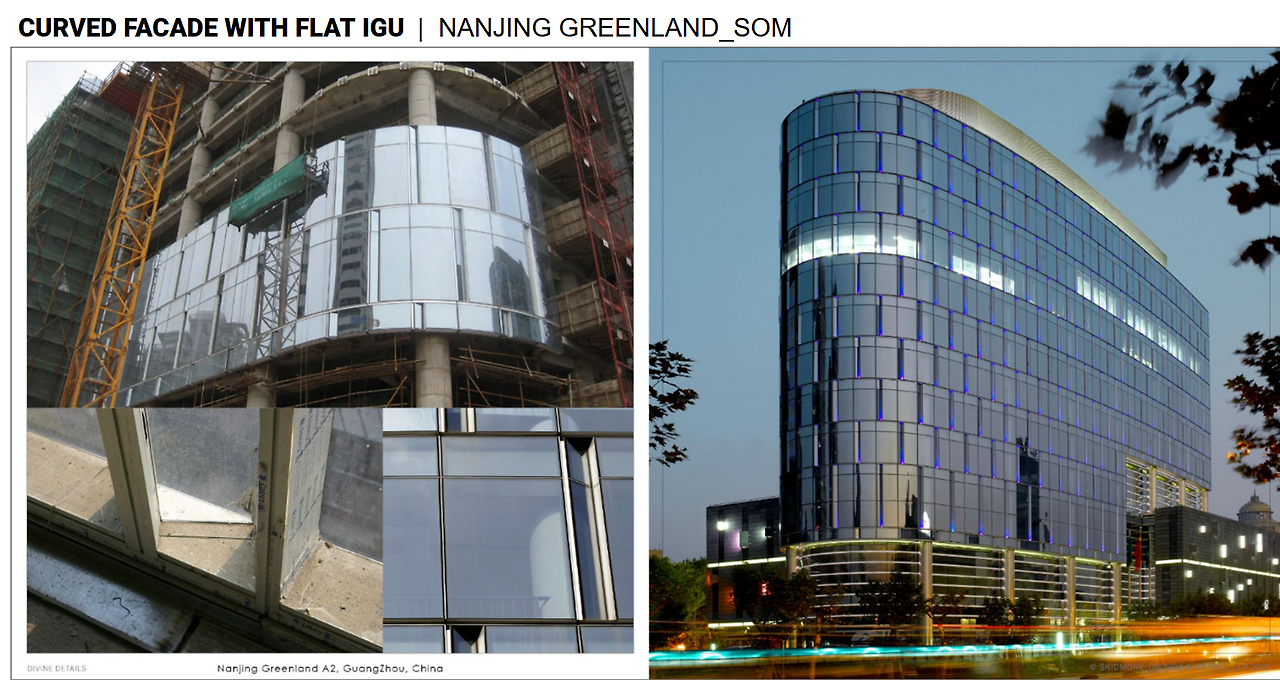

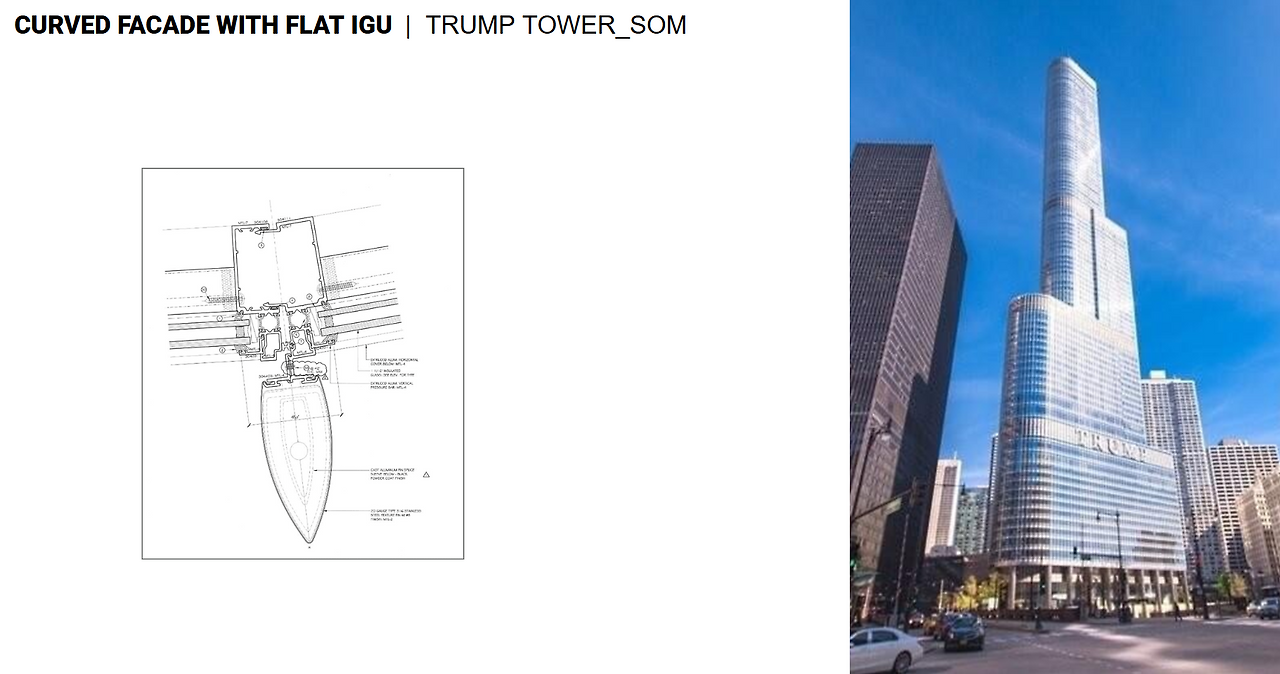

위에서 보이는 다이어그램에서 보이듯 평면으로 곡면을 만 들 경 우 평면과 평면이 만나는 지점에서 차이가 가장 눈에 띄는 것을 볼 수 있다. 아래의 시카고 트럼프 타워의 경우에서는 두 개의 평면이 만나는 지점에 수직의 FIN(차향)을 두어 경계를 자연스럽게 가려 시각적 취약지점을 감추었다. 이 디테일은 똑같이 두바이에 있는 세계 제일 높은 타워인 브르주칼리파에 똑같이 사용되었다.

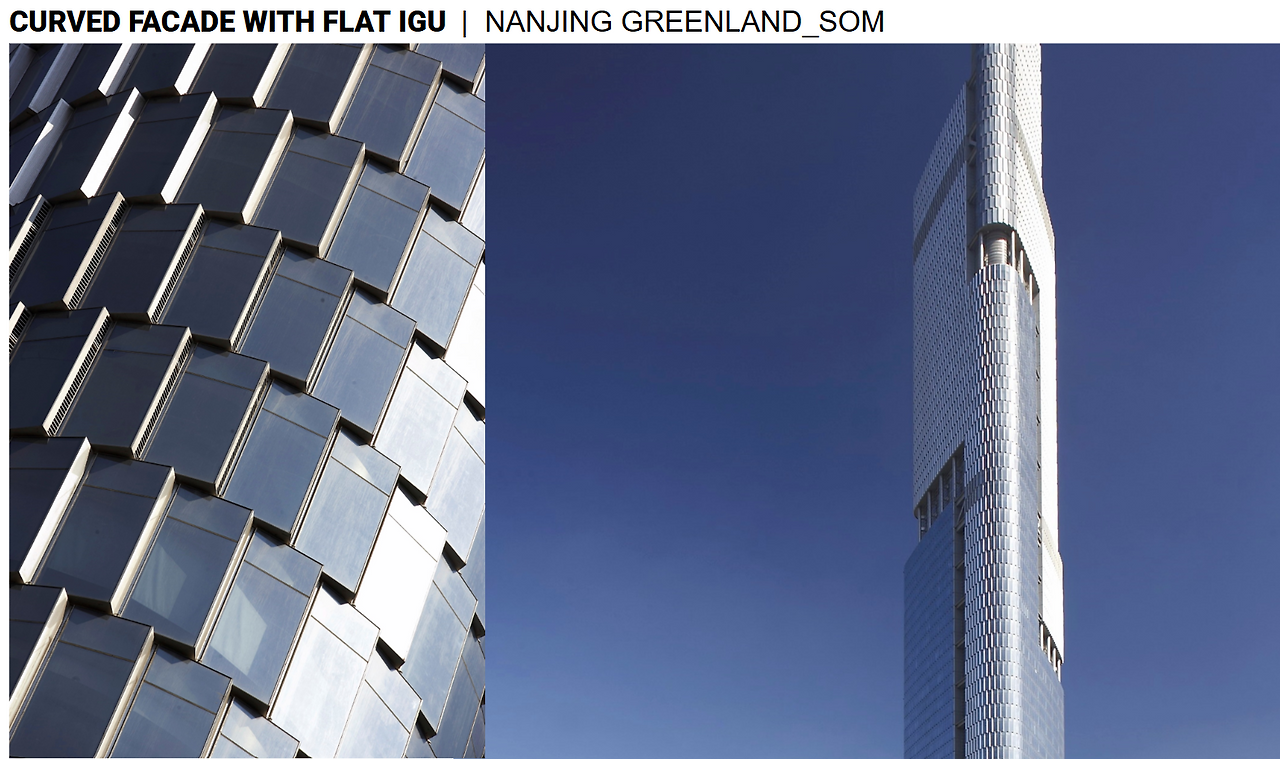

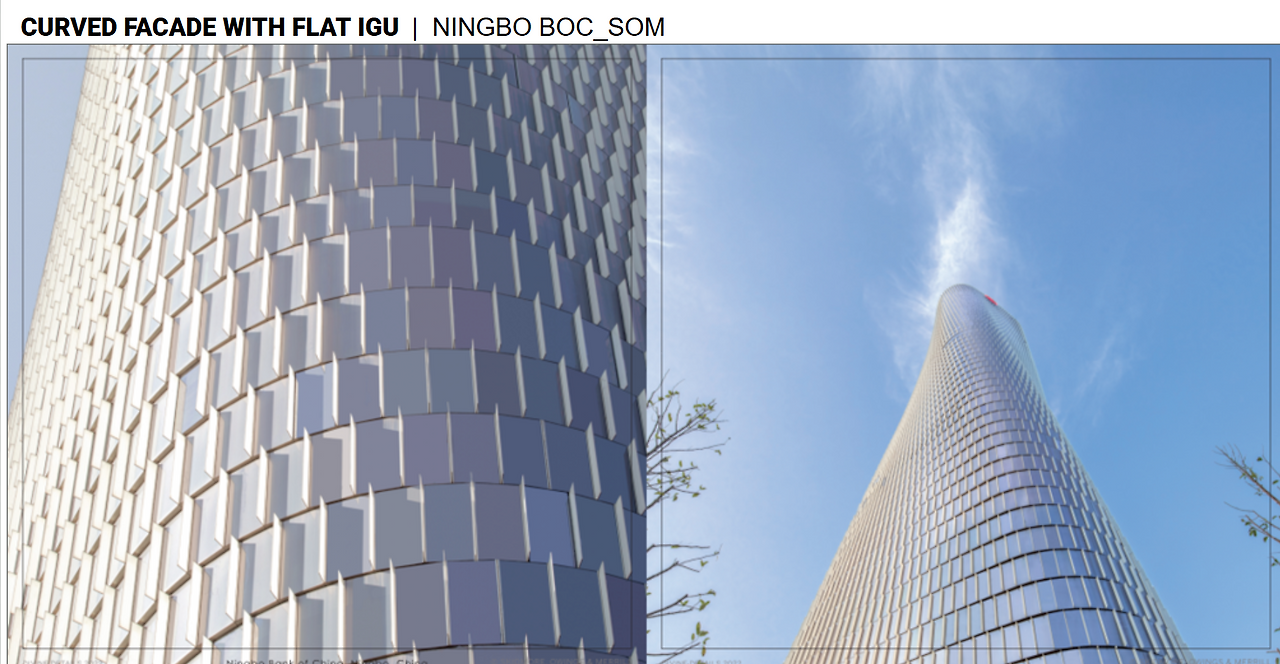

아래의 경우 슁글(SHINGLE, 지붕 널)과 스테거(STAGGERED, 엇갈린) 패턴을 샤용했다. 이러한 엇갈림이 전체적으로 텍스쳐를 주어 전체적으로 자연스러운 커브 형태를 줄 수 있다.

같은 프로젝트의 부속건물에서는 랜덤 하게 안쪽으로 홈을 주어 패널들의 경계보다는 전제적인 패턴에 먼저 눈이 가도록 계획했다.

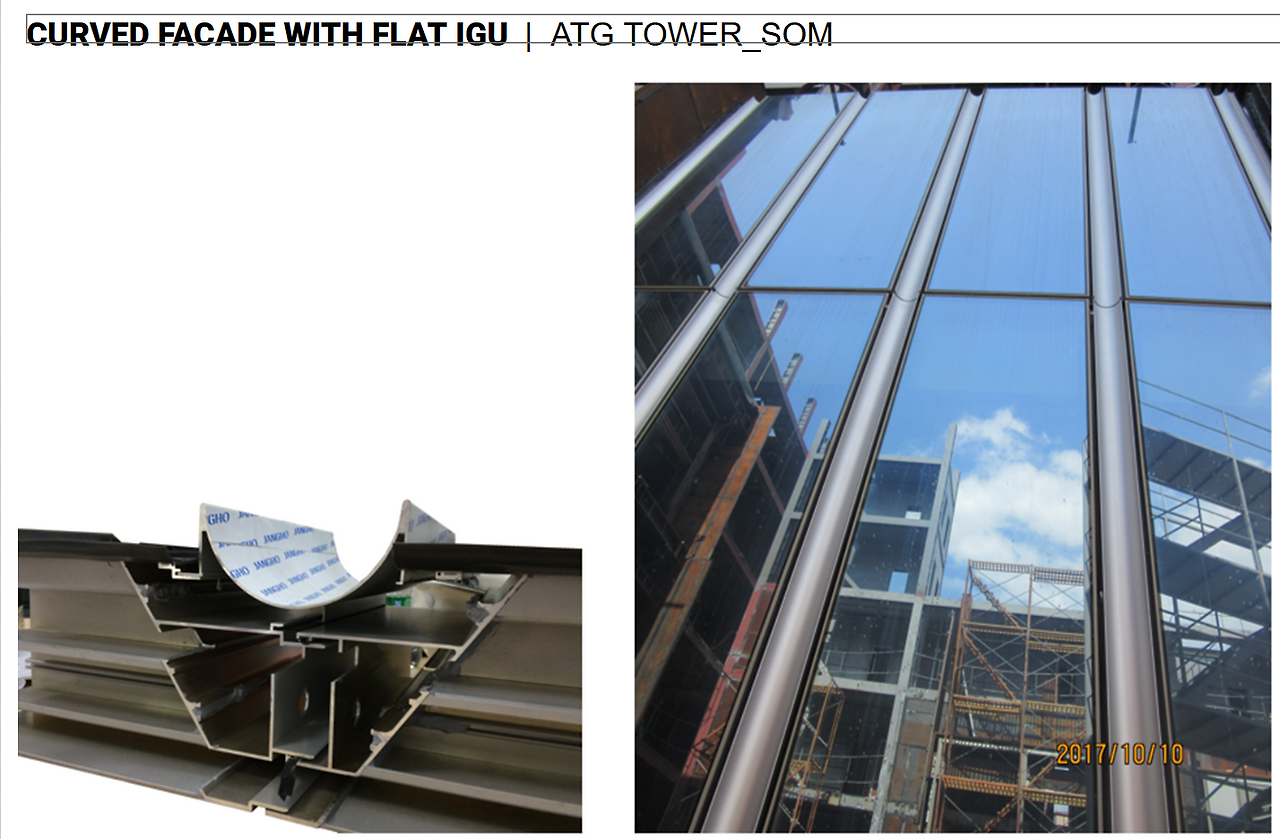

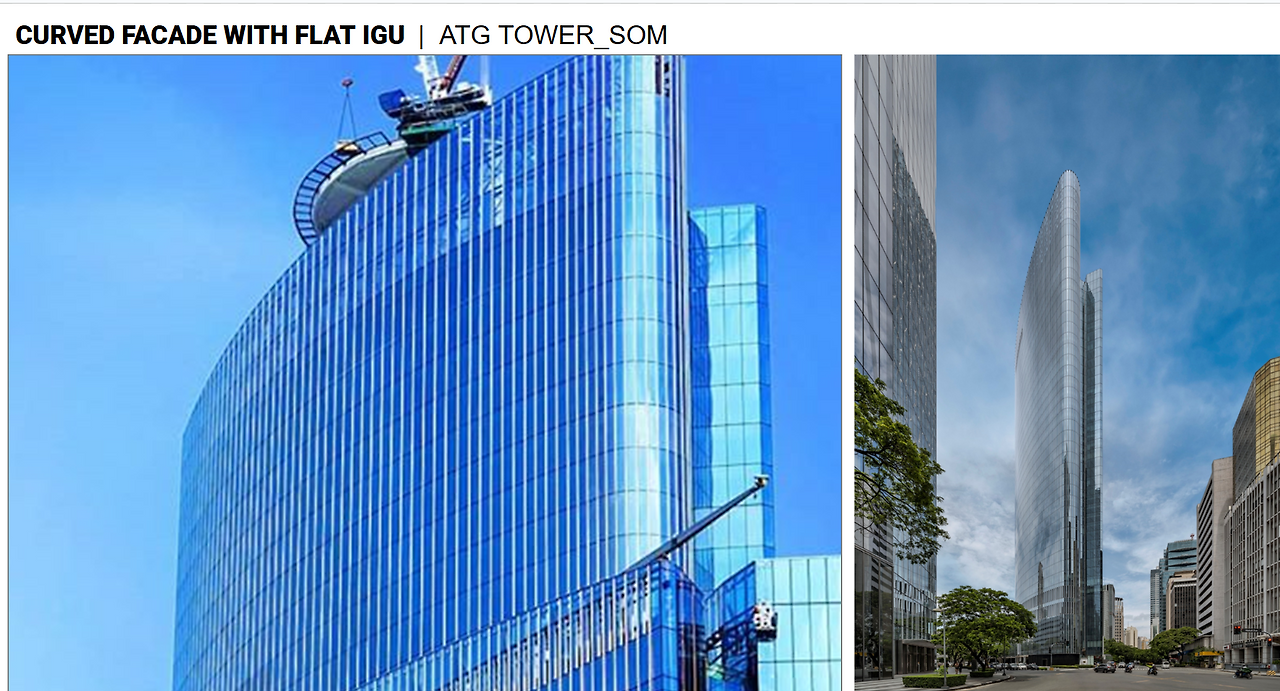

아래 프로젝트에서는 글라스 핀으로 경계를 가리고, 각층별로 리빌(홈)을 만들어 평면의 글라스로 두 방향의 곡면을 만들 수 있었다.

아래 프로젝트에서도 경계에 U자 홈을 만들어 완충지대를 만들었고 모서리로 갈수록 패널의 크기를 줄여 좀 더 자연스러운 곡면을 만들었다.

유리로 된 수직 FIN(차향)으로 경계를 가린 사례.

곡면글라스로 곡면 만드는 방법

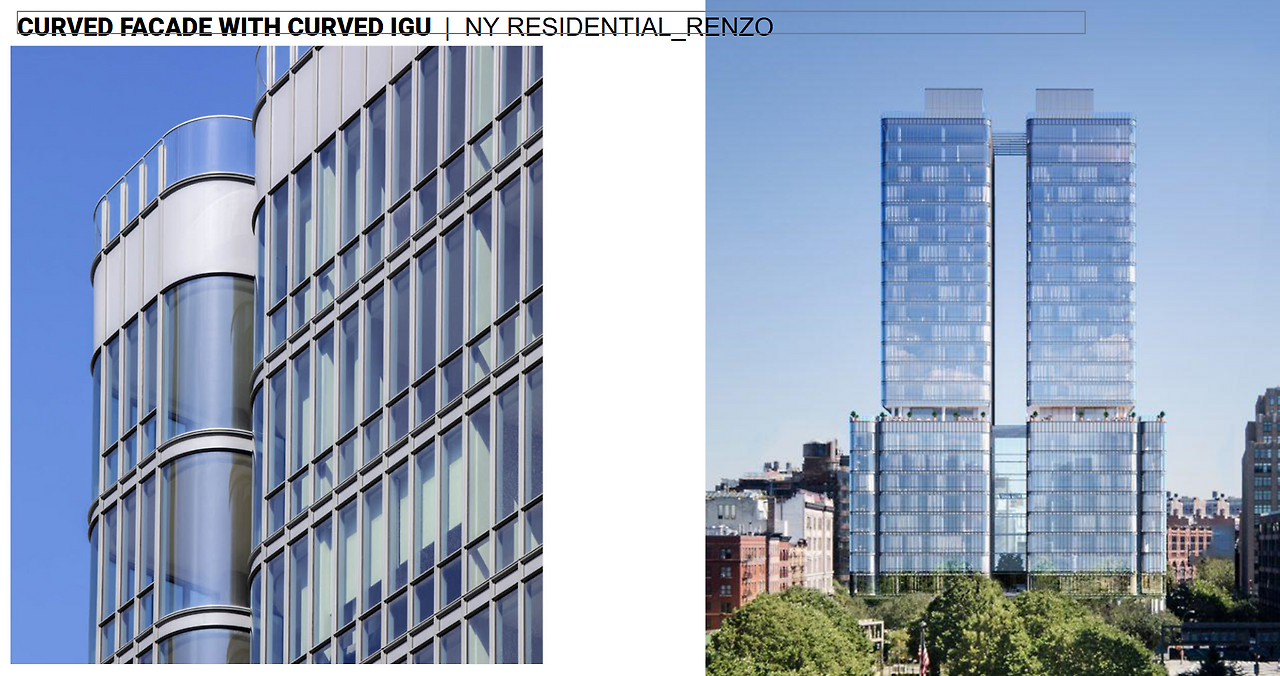

뉴욕에 있는 랜조피아노의 건물. 곡면 복층유리는 지난번 말한 상대적으로 경제적인 TEMPERED과정을 사용해도 평면 IGU(복층유리) 보다 2배 정도가 비싸고, 커튼월 전체 가격으로는 20-30%가 비싸다고 한다. 그래서 많은 프로젝트에서 대부분은 평면유리 고하고 코너의 일부를 곡면으로 쓰고 있다.

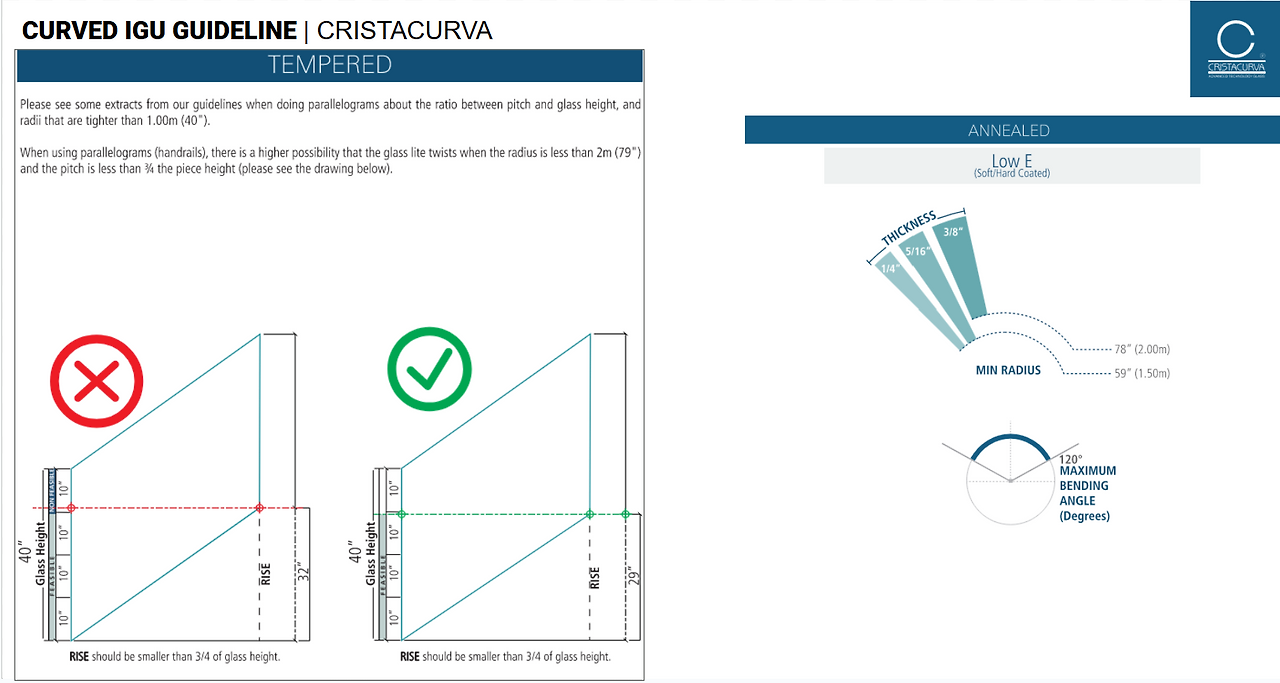

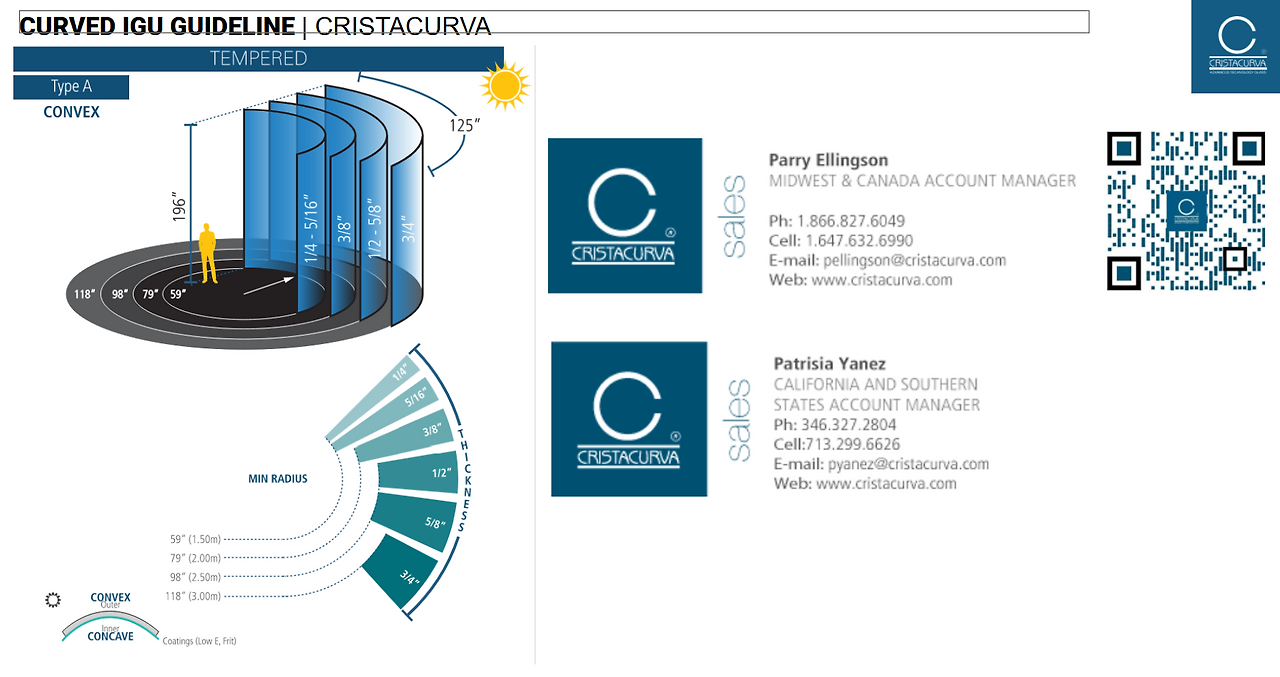

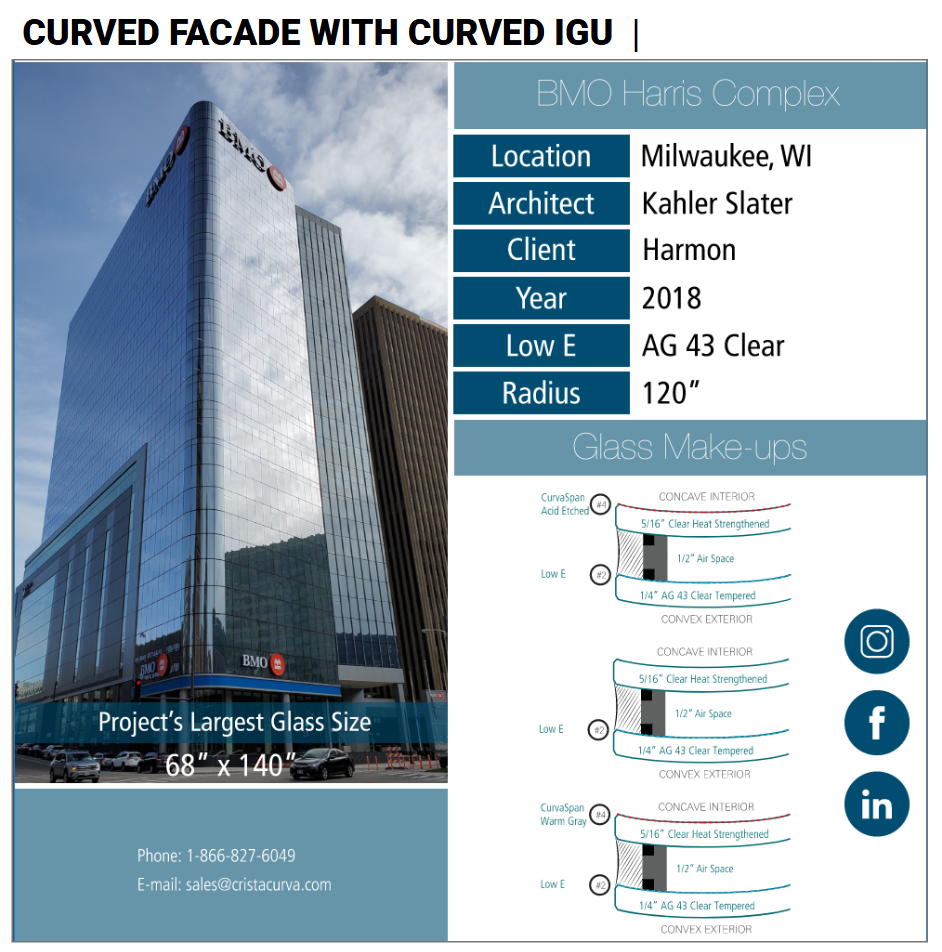

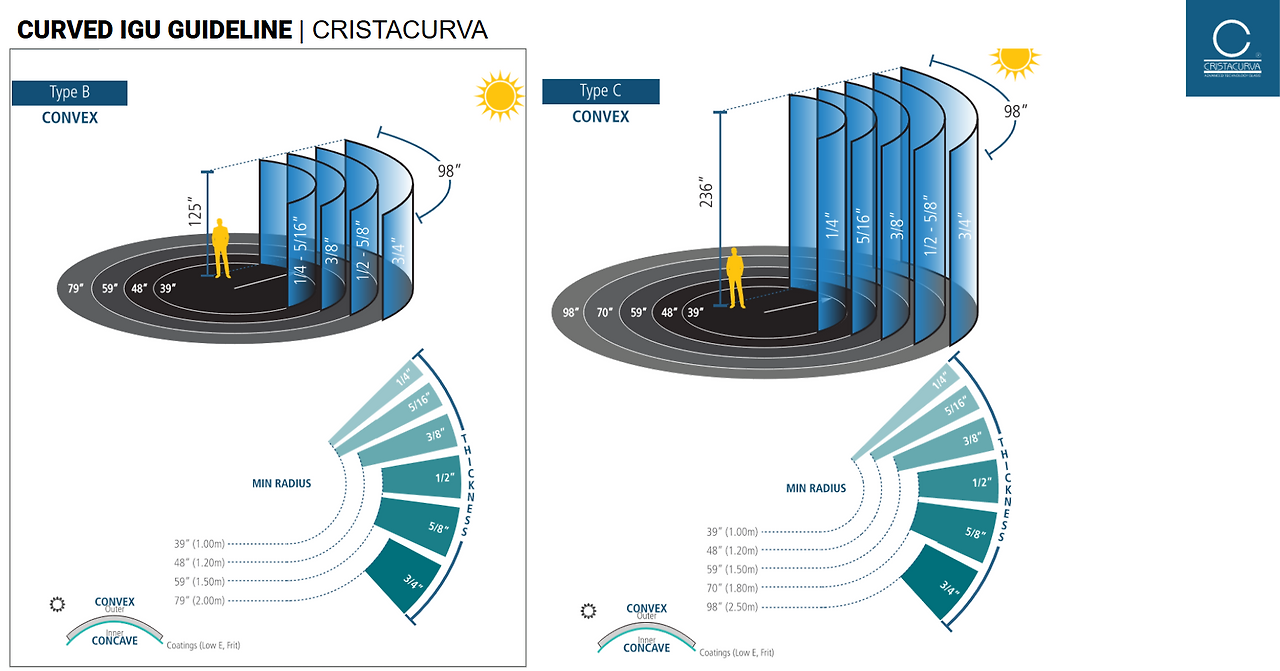

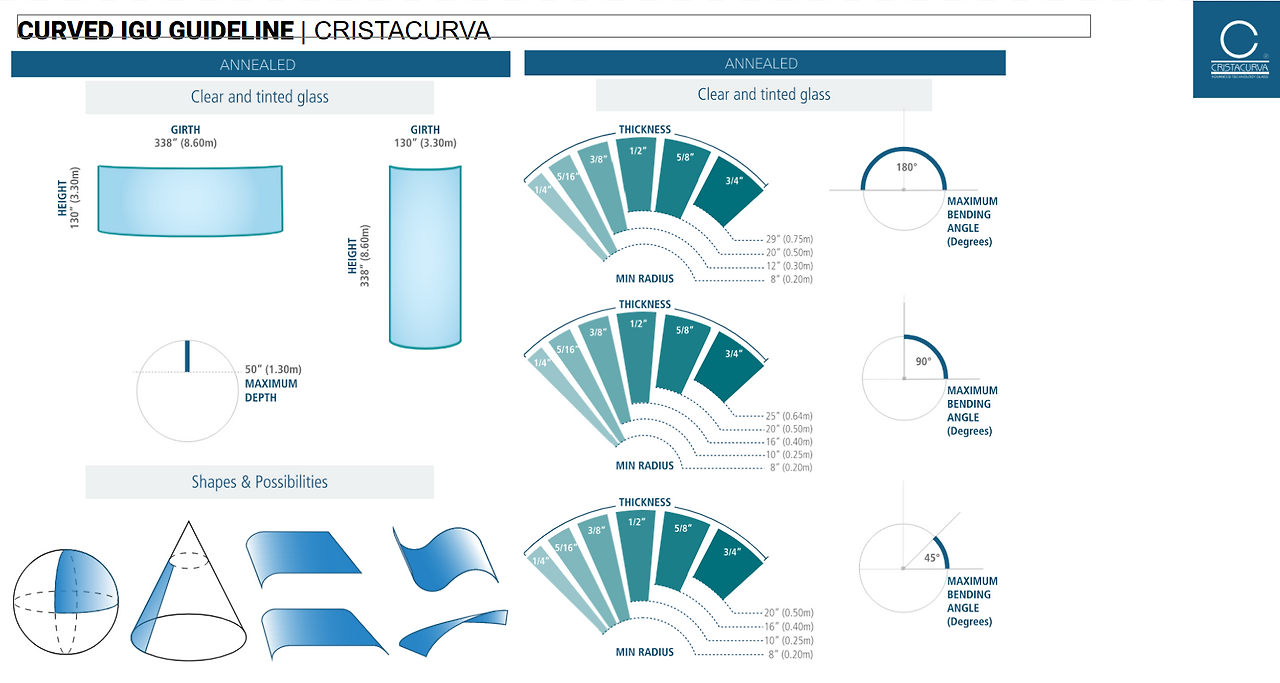

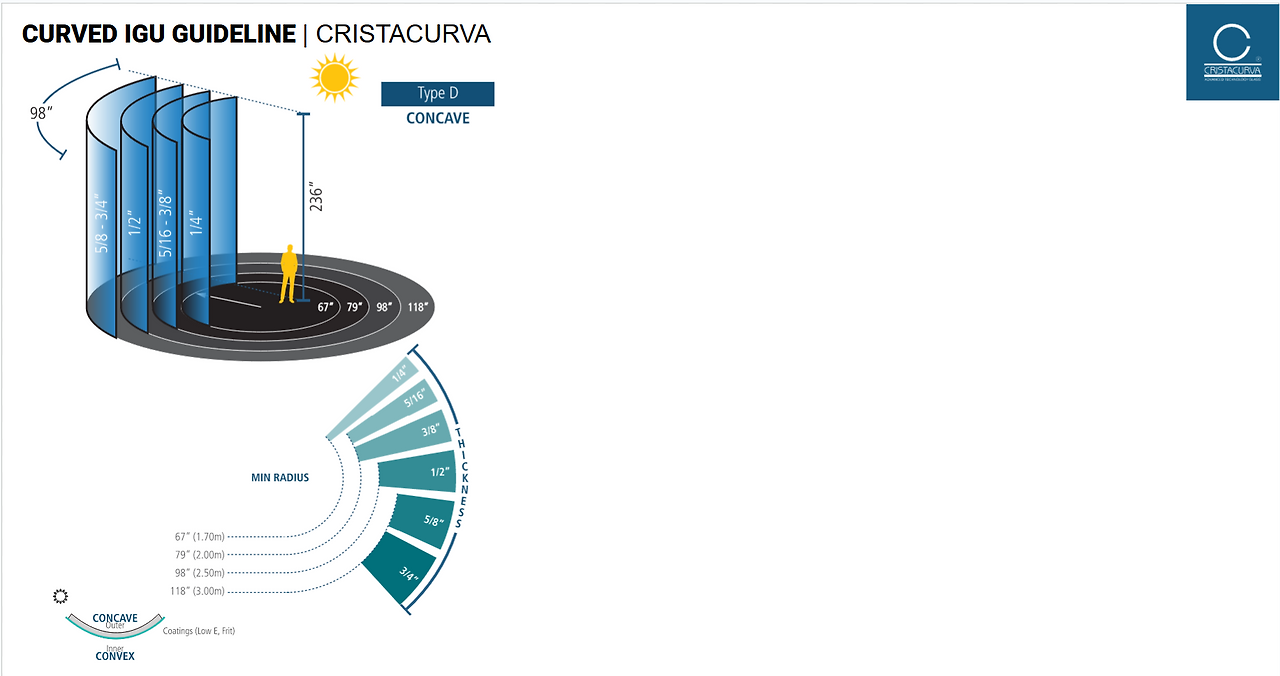

멕시코에 공장이 있는 CRISTACURVA라는 회사에서 준 가이드라인이다.

일반적으로 CONVEX(볼록한) 커브가 CONCAVE(오목한) 커브보다 쉽다. 얼마 전까지는 CONCAVE커브는 어렵다고 했는데 점점 발전되는 것 같다.

앞에서 글라스 제작과정을 이야기했듯이.

이러한 커브는 TEMPERED GLASS(강화유리) 과정에서 사용하는 열을 이용한다. 보통 강화유리 과정이전에 시각에 제일 큰 영향을 키치는 LOW-E COATING이 이루어지기 때문에 코팅된 면을 휘는 과정에서 유리가 달리 보이게 된다.

그래서 이러한 곡면유리를 평면유리와 같이 사용할 경우 같은 LOW-E 코팅의 글라스라도 보정이 필요하다.
