빛과 그림자
빛에 의한 그림자도 투시법을 따라요.
대표적인 육면체와 원기둥으로 설명해 볼게요.
육면체

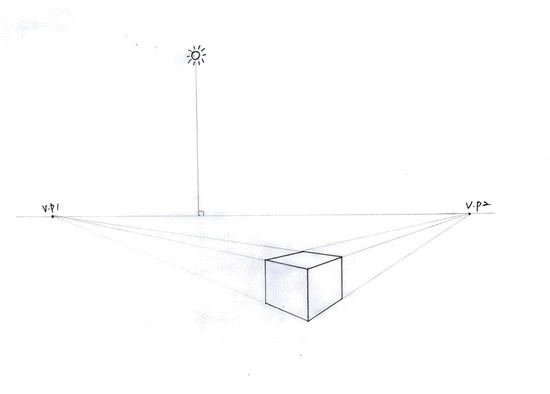

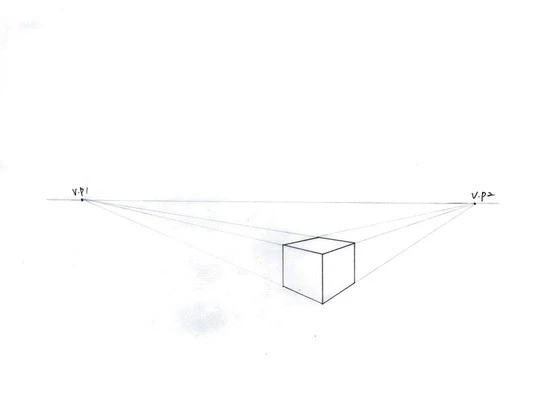

2점 투시법으로 육면체를 그려요.
적당한 높이에 해를 두고 두 소실점이 있는 눈높이선에 수직선을 그어 서로 만나는 곳이 그림자의 소실점이에요.

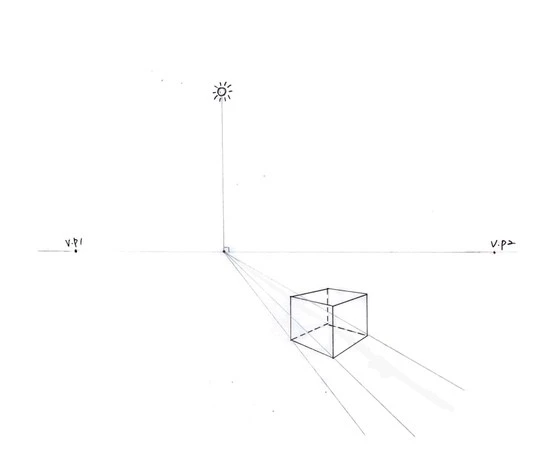

그림자 소실점에서 육면체 바닥의 각 꼭짓점을 향해 선을 그어요.

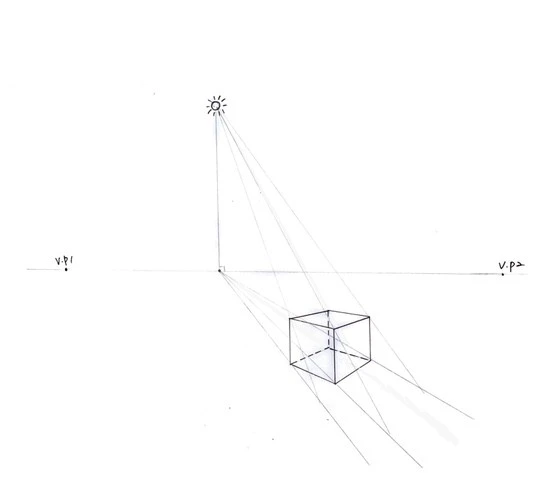

해가 비치는 곳에서 육면체 윗면의 각 꼭짓점을 향해서도 선을 그어요.

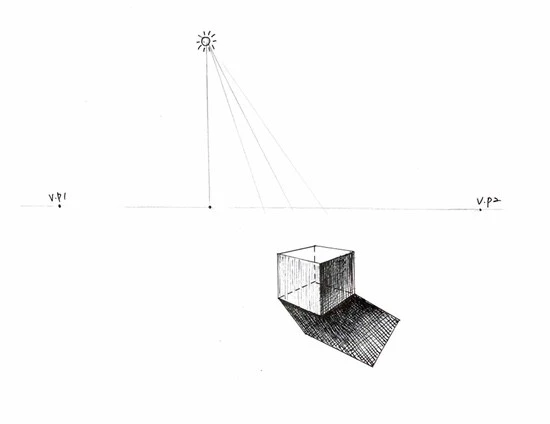

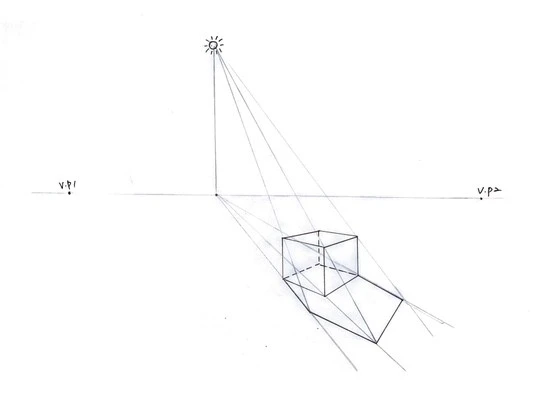

바닥에서 만나는 점을 이으면 육면체의 그림자가 됩니다.

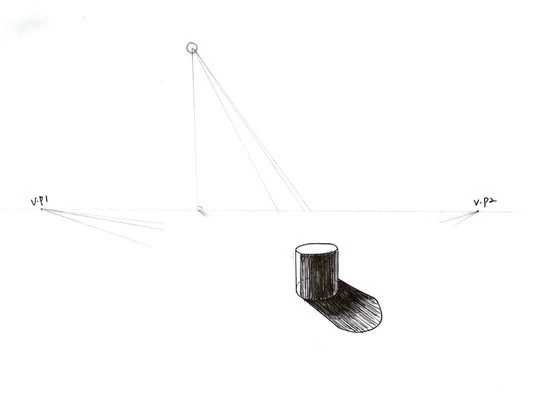

원기둥

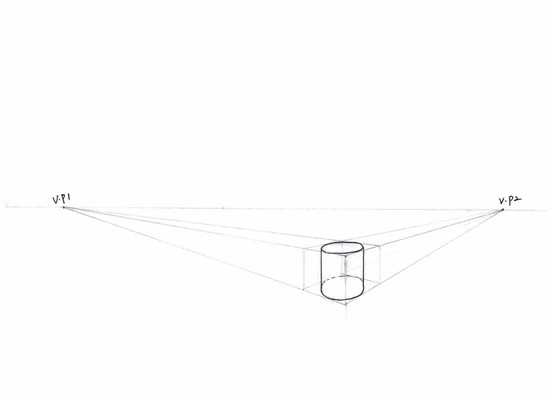

마찬가지로 육면체를 2점 투시로 그린 후 원기둥을 그려요.

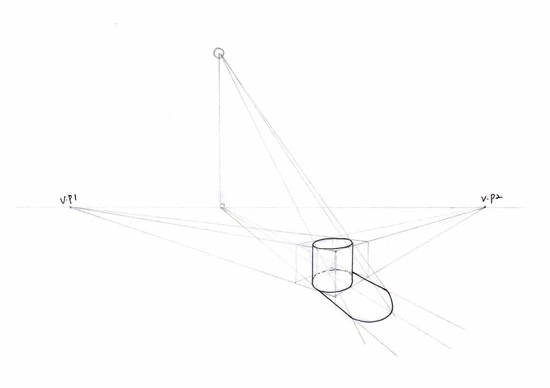

원기둥은 꼭짓점이 없으니 돌출된 부분을 잘 보며 선을 그으면 되겠죠.
투시에 따른 빛과 그림자의 원리만 잘 이해하면 되겠습니다.

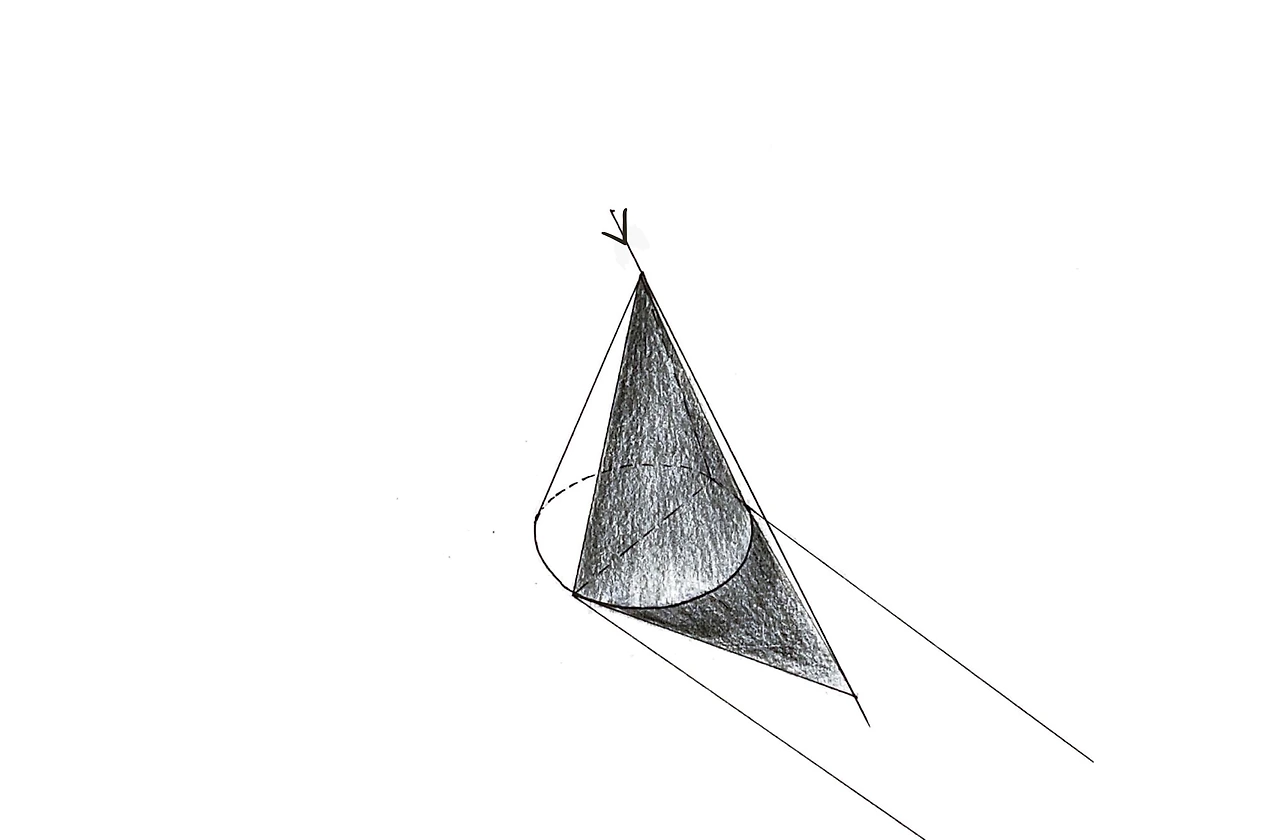

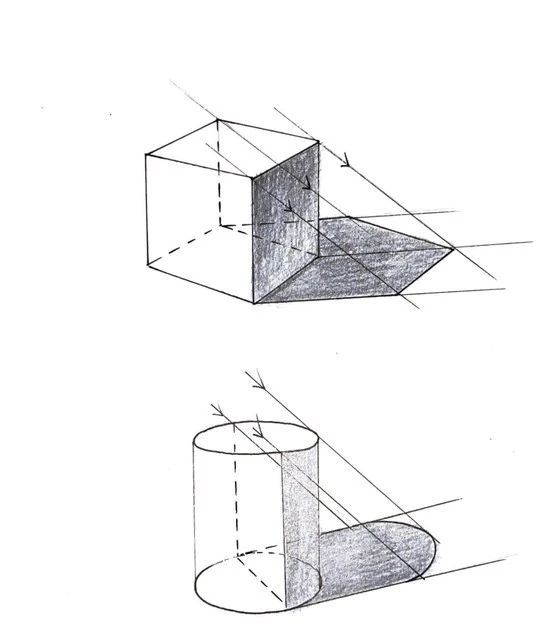

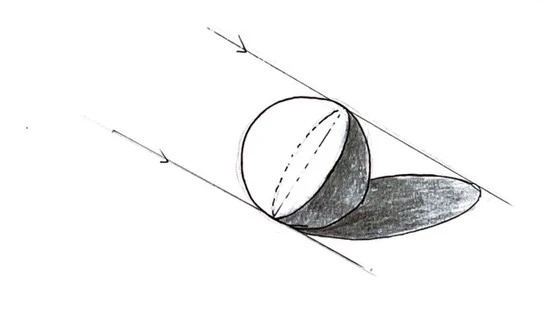

일반적인 사물들의 그림자는 다음과 같아요.
빛은 직선으로 평행하게 내리쬐니 비치는 방향을 고려해 바닥선을 그으면 됩니다.
그림자가 생기는 능선을 중심으로 어두운 부분만 검은 칠을 했어요.
