CNN(Convolutional Neural Network, 합성곱 신경망)
CNN(합성곱 신경망)은 Convolution(합성곱)연산을 사용하는 인공신경망의 한 종류에요. 합성곱 신경망은 주로 이미지 데이터를 다루는 문제에서 사용돼요. 쉽게 말해 합성곱 신경망은 이미지의 특징을 추출하고 잘 조합하여 문제를 해결하는데요.
예를 들어 왼쪽 이미지가 고양이인지 컴퓨터가 알아맞히기 위해서 합성곱 신경망은 고양이가 가져야 할 특징을 한 번에 파악하는 것이 아니라 부분부분 판단하여 종합적으로 결론을 내요.
합성곱 신경망은 사진에 고양이의 특징이 기묘하게 분포되어 있어도 정확하게 고양이의 특징을 찾아내는 높은 적응도를 갖고 있어요.
이제 합성곱 신경망의 구조에 대해 알아볼까요?
CNN의 네트워크 구조
1. 합성곱 층 (Convolutional Layer)
합성곱은 두 함수 중 하나를 반전하고 이동시켜가며 다른 하나의 함수와 곱한 결과를 적분해나간다는 아주 어려운 뜻을 가지고 있어요. 다음 예시를 보도록 할게요.

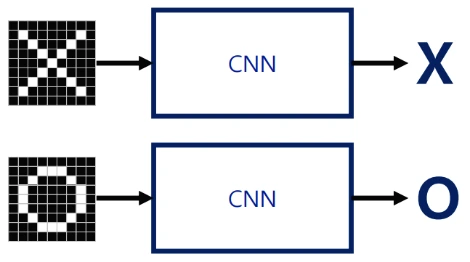

여기에 2차원 배열 픽셀을 넣으면 X 인지 O 인지 알아내는 합성곱 신경망이 있다고 해봐요.
이 합성곱 신경망은 똑바로 된 X와 O를 넣으면 X 인지 O 인지 정확하게 구분하는데,

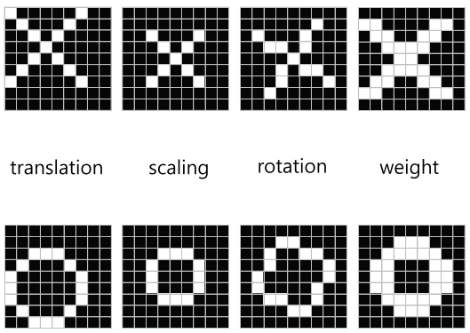

이렇게 크기가 바뀌고 회전되어 모양이 변형된 이미지를 보고도 X 인지 O 인지 정확히 구분할 수 있을까요?

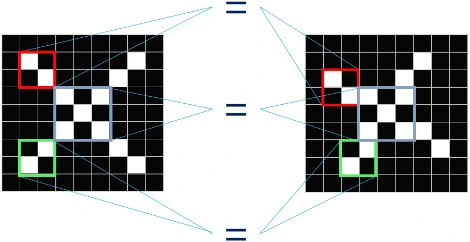

합성곱 신경망은 합성곱 신경을 이용하여 이미지의 특징을 매칭 시킨 결과가 같으면 같은 이미지라고 인식해요.

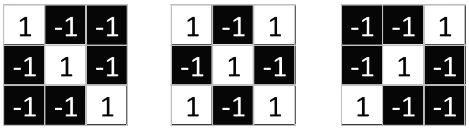

‘X’ 이미지의 특징을 추출하면 위와 같은 매트릭스, 합성곱 필터(Convolution filter(=커널))가 나와요. (세 특징을 잘 조합하면 X 형태가 나오죠?)
이제 제일 왼쪽의 합성곱 필터를 가지고서 이미지가 X 인지 알아볼게요.
합성곱 필터와 원본 이미지를 비교할 때는 곱셈을 이용해요. 합성곱 필터의 크기만큼 원본 이미지와 차례차례 곱해서 값을 채워나가요.
위의 합성곱 정의에서 두 함수를 하나는 이미지, 또 하나는 필터라고 생각하면, 필터를 이동시켜가며 이미지와 곱한 결과를 적분 즉, 덧셈해 나간다는 뜻이 돼요.

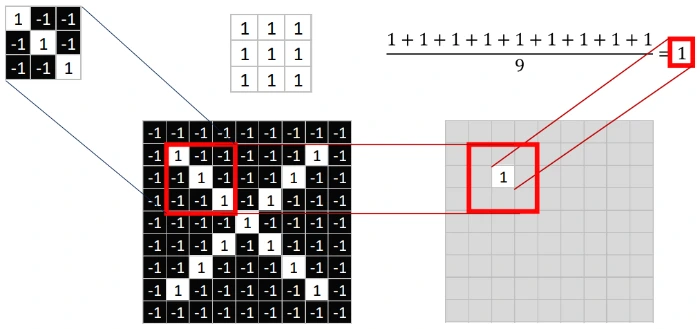

합성곱 필터의 크기만큼 값을 다 계산한 후, 계산한 원소를 다 더해서 합성곱 필터의 크기만큼 나눈 평균값을 또 다른 새 매트릭스에 채우게 되는데 이를 특징 맵(Feature map)이라고 불러요. 즉, 특징 맵은 기존의 이미지에 필터를 곱한 결과로 각 픽셀에 쓰여있는 값이 클수록 그 특징을 가지고 있다는 뜻이에요.

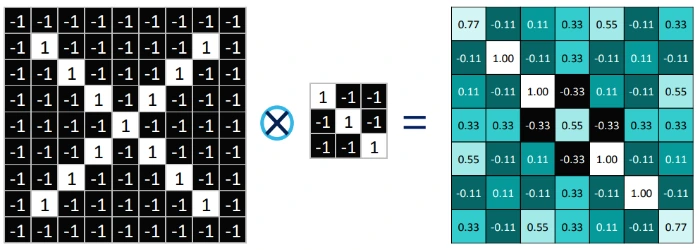

이렇게 원본 이미지와 합성곱 필터의 곱한 결과로 특징 맵이 나왔어요.

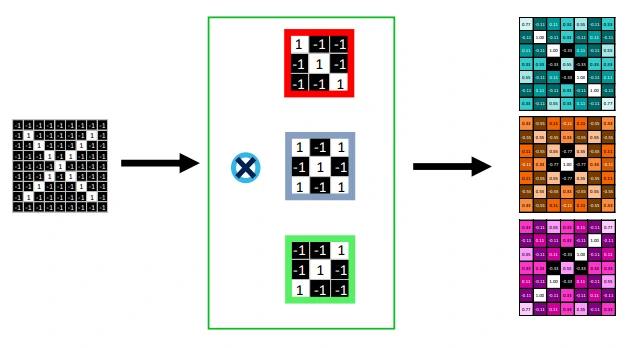

나머지 두 개의 합성곱 필터와 곱한 결과로 두 개의 특징 맵을 가질 수 있어요.
한 개의 합성곱 층(Convolutional layer)에는 여러 개의 합성곱 필터가 있어요. 합성곱 층에서 기존의 이미지와 필터들을 합성곱한 결과, 처음 이미지는 필터 된 이미지(특징 맵)로 쌓이게 돼요.
2. 풀링 층(Pooling Layer)
풀링은 가로/세로 방향의 공간을 줄이는 연산으로 합성곱 층의 특징을 압축한 특징 맵을 형성해요.
풀링에는 최대 풀링(Max pooling)과 평균 풀링(Average pooling)이 있는데 이미지 인식 분야에서 주로 사용하는 것은 최대 풀링이에요. 그래서 보통 풀링이라고 하면 최대 풀링이라는 의미로 사용한다고 보시면 돼요.
위의 예시는 2x2 최대 풀링을 적용한 예시에요. 아까 구한 특징 맵에서 2x2 픽셀에서 가장 큰 원소 값을 새로운 맵을 채워나가는데 이를 활성화 맵(Activation map)이라고 불러요. 최대 풀링을 사용하면 노이즈가 감소하고 속도도 빨라지며 영상의 분별력이 좋아진다고 해요.
마지막 출력 층은 최대 풀링의 모든 뉴런과 연결되어 출력값이 어떤 클래스에 해당하는지 파악되는데 사용돼요.
이렇게 CNN을 이용하면 변형된 이미지라고 하더라도 원래 이미지의 특징을 가지고 있다면 정확히 구분할 수 있어요.
