항목이 많은 그래프가
감당이 안 되나요?
깔끔하게 쪼갭시다.
실무에서 만나는 그래프들은 대부분 한 번에 모든 항목을 담으려다 문제가 생기는 경우가 많습니다. 이해를 돕기 위해 복잡한 그래프를 가지고 왔습니다.

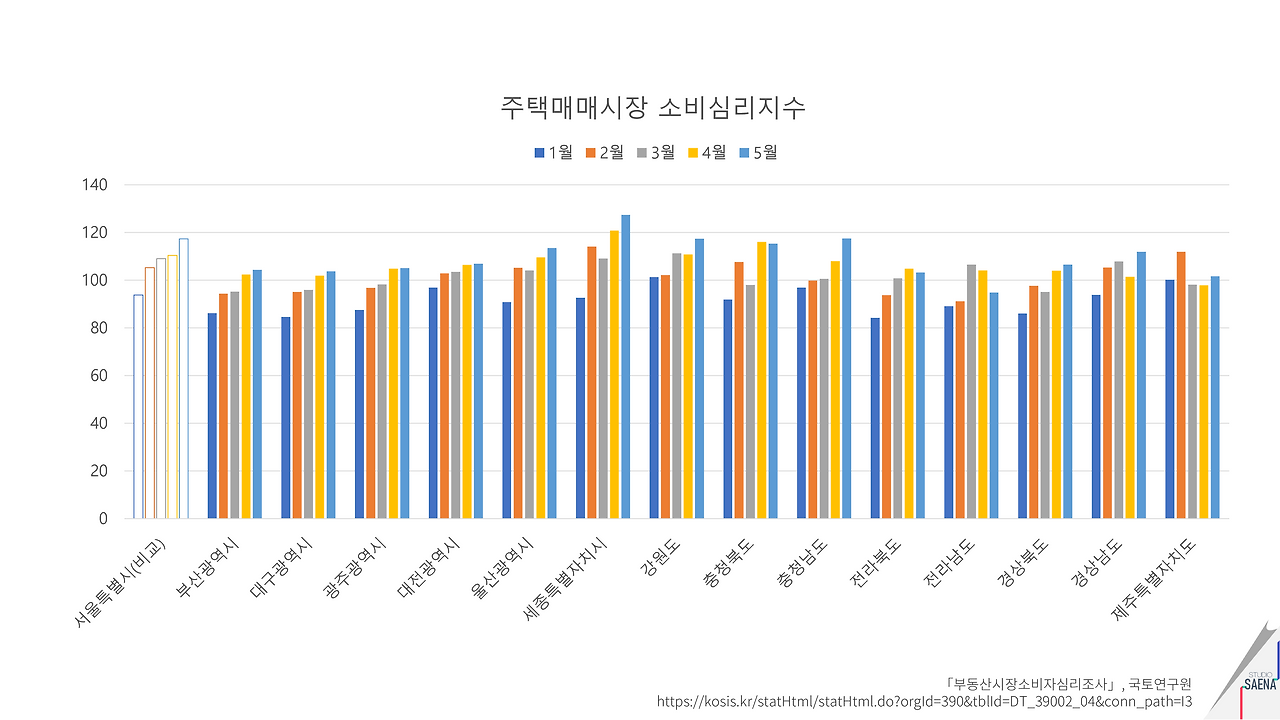

이 그래프는 전국의 주택매매시장 소비심리지수를 다수의 기간 동안(정확히는 2023년 1월부터 5월까지 ) 나열하고 있습니다. 그중 서울 지역의 그래프 디자인이 다른 건 다른 개체들에 비해 비교 군을 만들기 위함이죠. 안타깝게도 잘 보이지는 않지만 말입니다.
첫인상에서도 느끼겠지만 한 그래프 안에 너무 많은 정보를 처리하려다 보니 일어나는 현상입니다.
그럼 이 문제를 해결하기 위해서 어떻게 해야 할까요?
적절한 예시를 유명한 사이트에서 찾았습니다.
미국 내의 여론조사, 사람들의 생각을 데이터로 보고 싶다면 꼭 들려야 할 곳이며, 기본적인 그래프로 정보를 전달하는 데는 탁월한 곳인 퓨 리서치 센터(Pew Research Center)입니다. 이곳의 제작자들이 이야기한 것들 중 [small multiple charts](번역하면 소형 다중차트 정도가 될 것 같습니다.)에 대한 포스팅이 있어서 가지고 왔는데요.
퓨 리서치 센터는 실제로는 비영리 언론사를 지향하는 동시에 작업과정에 대해서도 꽤 많은 포스팅을 볼 수 있습니다. 위의 원본에서는 좀 더 많은 이야기가 담겨 있지만 우리 실무에서 적용할만한 방법을 주로 소개하도록 하죠. 그리고 이 방법을 참고해서 변경한 위의 자료도 확인해 보기 바랍니다.
Pew Research Center에서 참고한 내용은 검은색, 제 의견과 변경한 사항은 보라색으로 표현했습니다.
왜 Small multiples(소형 다중 방식)을 사용하나요?
퓨 리서치 센터의 포스팅에 따르면, 이 방식은 그 자체로 특정한 차트 유형은 아닙니다.
그보다는 여러 개의 차트나 다이어그램, 또는 그림을 작은 크기와 그리드로 일관된 방식으로 표시하는 방법입니다.
+) 여기에서 '작은 크기'라는 건 차트의 크기 자체를 말한다기보다는 짧은 기간, 적은 수의 항목 등을 의미합니다. 원본 데이터를 기준으로 이야기하자면 전국구 지역을 모두 설명하는 것보다 그래프 하나에 [서울 대비 특정 지역 하나]로 정리해서 이 그래프를 지역 개수만큼 만드는 거죠.
공통적인 템플릿을 사용합니다.
공통 눈금과 시각적 스타일은 독자가 여러 패널을 정확하게 비교하는 데 도움이 되므로 일반적으로 동일한 색상, 유형 스타일 및 축 범위, 즉 템플릿을 사용합니다. 이상적으로는 데이터만 변경하는 것이 좋습니다.

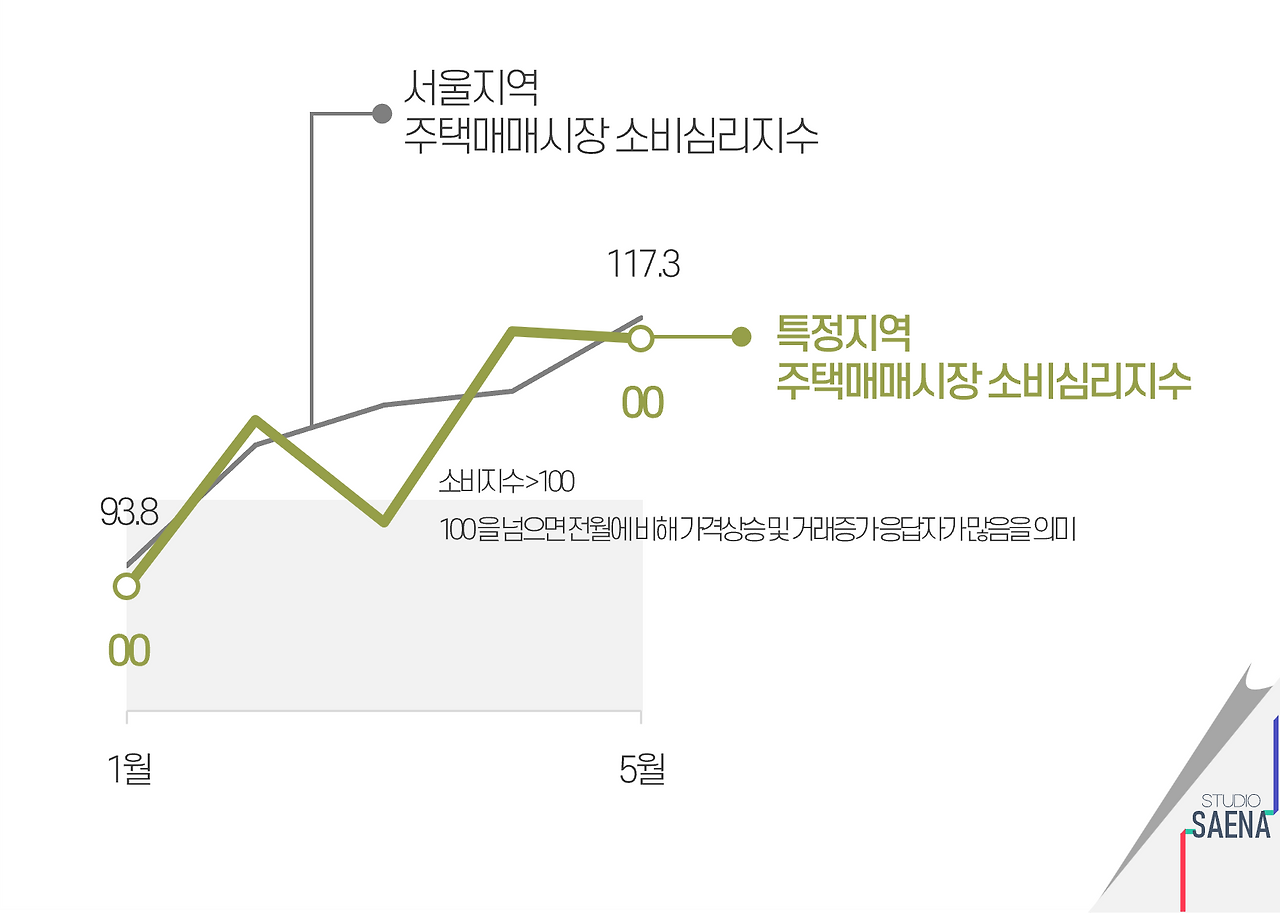

+) 원본 데이터와 기사들을 참고해 봤을 때 한 그래프 안에 들어가야 할 내용은 기준이 되는 서울의 지수, 그래프 별로 바뀌는 지역의 지수, 5개월간의 기간 등입니다. 이 중 가장 중요한 지역별 지수의 색과 두께, 그리고 시작과 끝지점에 표식을 강조해서 디자인했습니다.
[공통 참조선]을 추가합니다.
패널을 더 쉽게 비교하는데 도움이 되는 선을 추가합니다. 여러 지역을 표현할 때는 전국 평균 등을 추가하는 식입니다.
+) 원본 데이터에서는 소비지수 100을 기준으로 면을 추가했습니다. 바로 위의 템플릿에 추가된 회색 면을 참고해 주세요. 주택매매시장 소비심리지수가 100을 넘으면 전월에 비해 가격 상승 및 거래 증가 응답자가 많음을 의미한다고 해요. 반대로 100 이상 지점을 회색으로 칠해야 하나 고민했으나 그래프의 제목들이 들어가는 공간과 겹치는 느낌이고 아래쪽이 흰색이면 아래쪽의 무게감이 없어 보여서 처음 생각한 방법대로 편집했습니다.

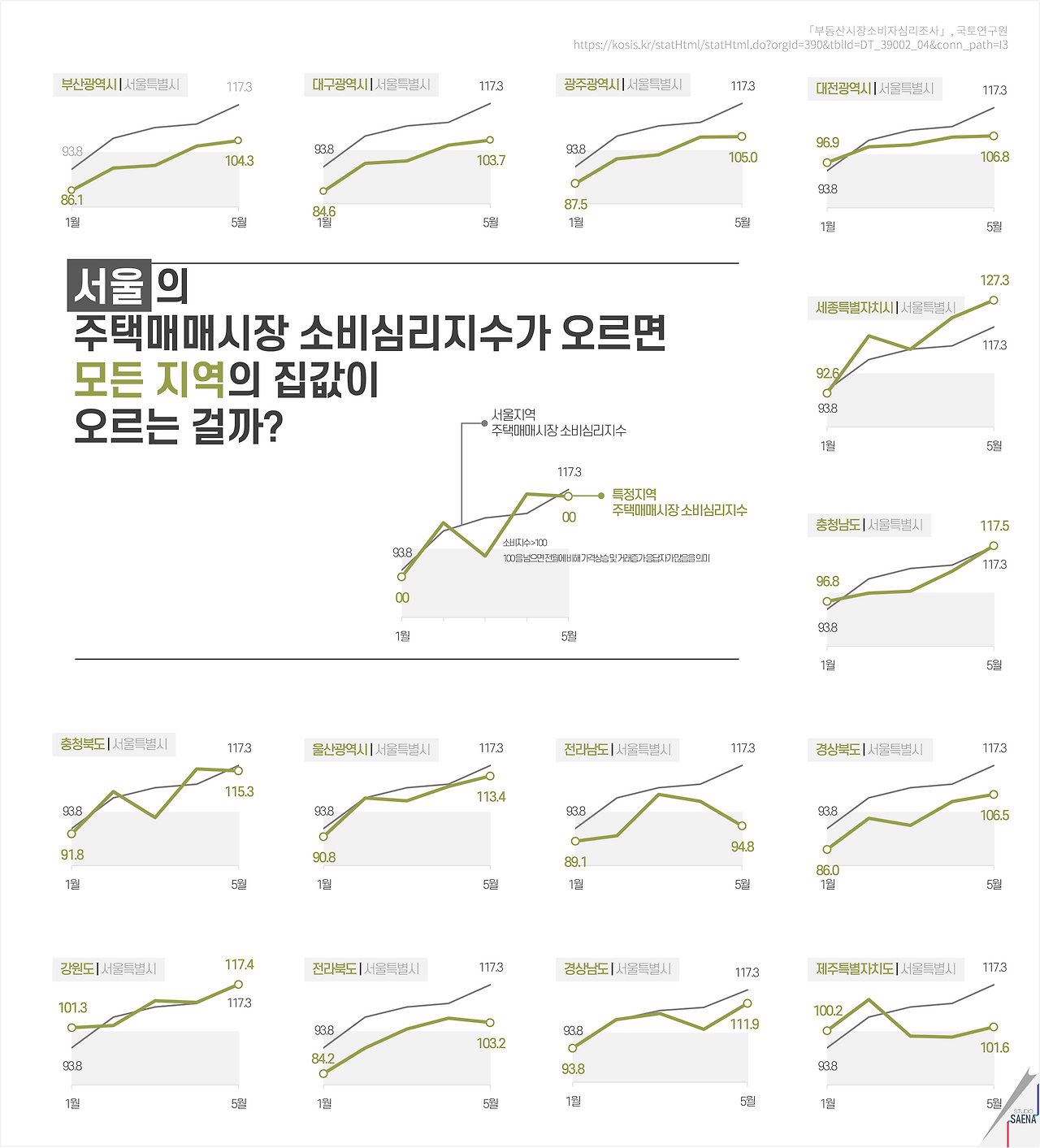

위의 포스팅을 참고하고 파워포인트에서 제작한 차트는 아래와 같습니다.
원본의 데이터를 [데이터 선택] 기능을 이용해 필요한 차트만 남기고 같은 그래프를 복사하는 방식을 썼어요.
네 솔직히.. 꽤 힘을 줘 버렸네요;;위처럼 여러 개의 그래프를 심플하게 만드는 방법에는 파워포인트 혹은 엑셀의 다양한 기능과 함께 잘 만들어진 템플릿도 필요합니다.
혹시 위의 자료의 작업방식과 작업 파일이 필요한 분이 있다면 아래 링크를 클릭해서 신청해 주세요.
좀 더 실무에 적절하게 작업방법과 템플릿을 수정하여 7월 17일 웨비나 때 공유하겠습니다.(템플릿은 무료 웨비나 시청 후 리뷰를 남겨주신 분들에 한해 무료로 공유하고 있습니다.)
그럼 저는 다음에도 더 도움 되는 자료로 돌아오겠습니다.
멈추지 말고 문서를 그리세요.
감사합니다.
