빛으로 데이터를 전송하는 실리콘 포토닉스

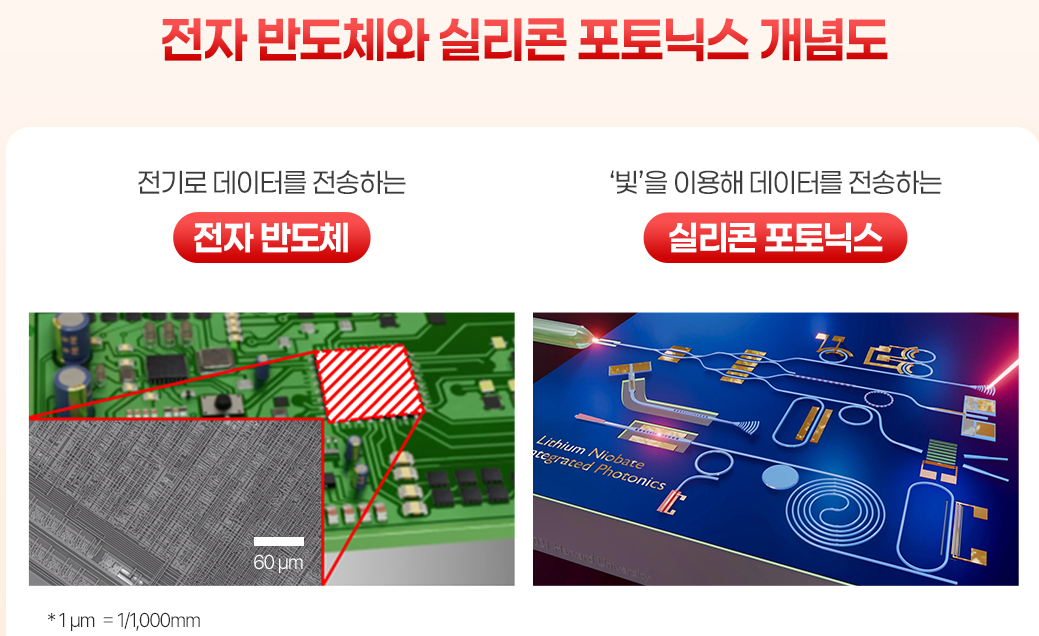

반도체 기판 위에 전기 회로 대신 빛(광) 회로를 올리는 실리콘 포토닉스(Silicon Photonics)!

이름만 들으면 무척 어렵게 느껴지지만, 사실 우리 실생활 속의 교통 체증과 택배 배송에 비유하면 아주 쉽고 재미있게 이해할 수 있다.

1. 지금의 반도체: 꽉 막힌 강남 퇴근길 (구리 배선)

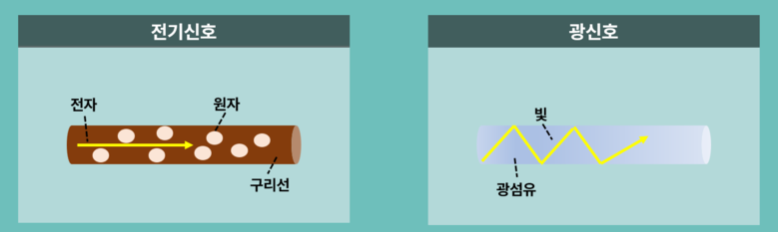

현재 대부분의 반도체는 구리(전기 신호)를 통해 정보를 주고받는다.

이걸 실생활에 비유하자면 자동차 도로와 같다.

데이터 양이 엄청나게 많아지면(AI 시대), 도로 위에 차가 너무 많아져서 교통 체증이 발생한다.

차들이 빽빽하게 줄 서서 빵빵거리고 공회전을 하면 도로 온도가 올라간다.

반도체도 전기가 흐를 때 저항 때문에 엄청난 열이 발생한다.

도로를 아무리 넓혀도(미세 공정) 차가 늘어나는 속도를 감당할 수 없는 지점에 도달했다.

2. 실리콘 포토닉스: 도심 한복판에 나타난 하이퍼루프 (빛 배선)

실리콘 포토닉스는 꽉 막힌 도로(구리)를 다 걷어내고, 그 자리에 진공 튜브(광섬유)를 설치해서 데이터를 빛의 속도로 쏘아 보내는 기술이다.

빛의 속도 : 자동차(전자)가 엉금엉금 갈 때, 빛은 순식간에 목적지까지 도달한다.

정보 전달 속도가 수십 배 빨라진다.

에너지 절약 : 빛은 이동할 때 열이 거의 나지 않는다.

마치 전기를 쓰지 않는 무소음 열차와 같아서 반도체의 최대 적인 발열 문제를 획기적으로 해결한다.

작은 크기 : 얇은 빛줄기 하나에 수많은 채널의 정보를 동시에 담을 수 있어, 도로를 수천 개 깔 필요 없이 선 하나로 해결이 가능하다.

3. 실생활 예시: 인터넷 쇼핑 택배 배송

여러분이 인터넷으로 맛집 음식을 주문했다고 가정해 보자.

과거 (구리 배선) : 배달 기사님이 오토바이를 타고 복잡한 골목길을 뚫고 온다.

가는 길에 신호등도 걸리고 사고도 나서 음식이 식고(데이터 손실), 기사님은 땀을 뻘뻘 흘린다(발열)

실리콘 포토닉스 도입 : 우리 집 거실과 맛집 주방 사이에 순간이동 통로가 생기는 것과 같다.

주문 버튼을 누르자마자 빛의 속도로 음식이 식탁 위에 뿅 하고 나타난다.

기다릴 필요도 없고, 배달 기사님이 땀 흘릴 일도 없죠.

4. 왜 지금 이게 난리인가?

지금 챗GPT 같은 초거대 AI들은 공부해야 할 양이 너무 많아서 기존의 구리 도로로는 도저히 감당이 안 되는 수준에 왔다.

엔비디아(NVIDIA) 같은 기업들이 2028년 출시할 파인만(Feynman) 칩에 이 기술을 넣으려는 이유도, 전기로 데이터를 보내면 칩이 녹아버릴 정도로 열이 나기 때문이다.

이제는 전기가 아니라 빛으로 소통하는 반도체가 아니면 AI의 지능을 더 높일 수 없는 단계에 왔다.

실리콘 포토닉스는 반도체 내부의 꽉 막힌 구리 도로를 철거하고, 그 자리에 빛의 속도로 달리는 초고속 광통신 고속도로를 까는 혁명적인 기술이다.

현재 실리콘 포토닉스(Silicon Photonics)는 실험실을 넘어 데이터 센터의 표준으로 자리 잡았으며, 이제 우리 손 안의 기기(스마트폰, 웨어러블)로 내려올 준비를 마친 상태다.

수치와 기업 간의 경쟁 구도를 기반으로 상용화 현황과 미래의 변화를 정리해 보자.

1. 상용화 현황: 1.6 테라비트(1.6T) 시대의 개막

2026년은 실리콘 포토닉스가 특수 기술에서 대중적 인프라로 전환되는 분기점이다.

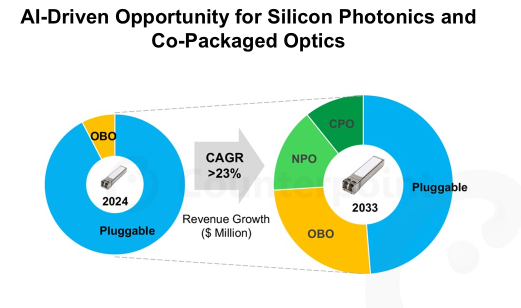

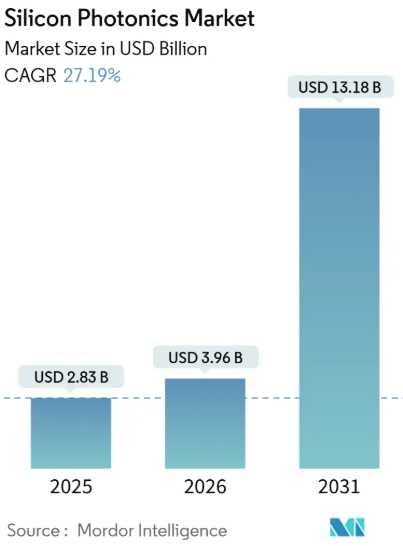

시장 규모 : 2026년 글로벌 실리콘 포토닉스 시장은 약 36억 달러(약 4.8조 원) 규모로 성장했으며, 매년 25% 이상의 폭발적인 성장률을 기록하고 있다.

주력 제품 : 데이터 센터용 1.6 Tbps(초당 1.6 테라비트) 광트랜시버가 본격 상용화되었다.

이는 영화 수백 편을 1초 만에 전송할 수 있는 속도로, 구리 선으로는 도저히 불가능한 영역이다.

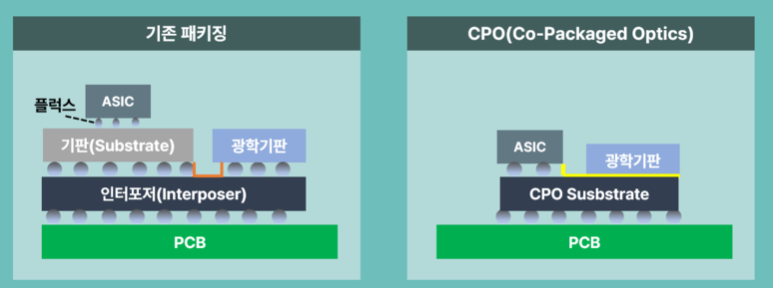

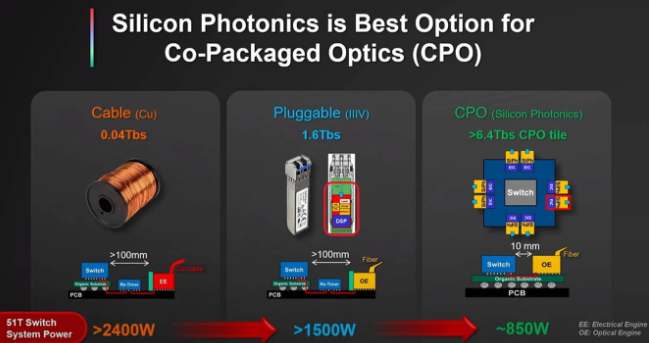

기술 단계 : 현재는 칩과 광모듈을 따로 끼우는 플러그형에서, 칩과 광회로를 아예 하나로 합치는 CPO(Co-Packaged Optics) 기술로 넘어가고 있는 과도기다.

2. 기업 간 경쟁 구도: 누가 빛을 먼저 다루는가?

인텔이 시장 점유율 약 30% 이상으로 업계 선두주자로 이미 1천만 개 이상의 광트랜시버를 출하하며 제조 공정을 선점했다.

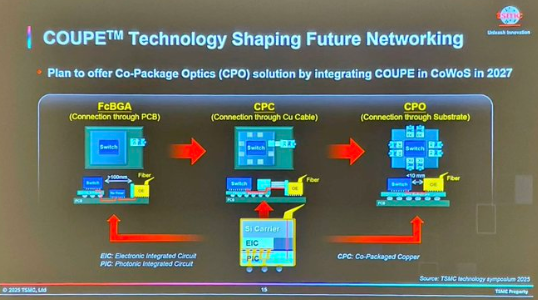

TSMC는 COUPE 기술 양산을 개시했으며 26년 하반기부터 엔비디아, AMD 칩에 직접 광회로를 통합하는 패키징 서비스를 제공한다.

엔비디아는 스펙트럼 X 플랫폼으로 자사 AI 서버 전체를 실리콘 포토닉스로 연결하여 연산 효율을 3.5배 높이는 데 성공했다.

삼성전자는 올해 OFC 2026에서 실리콘 포토닉스 파운드리 진출을 공식화하며 27년 양산 로드맵을 발표했다.

시스코는 아카시아 인수 효과로 네트워크 장비 1위의 지위를 이용해 광통신 모듈 시장의 25%가량을 점유하고 있다.

3. 미래에 우리 삶은 어떻게 더 구체적으로 바뀔까?

실리콘 포토닉스가 상용화되면 단순히 인터넷이 빨라지는 것을 넘어, 우리 일상의 하드웨어가 완전히 바뀐다.

① 충전 걱정 없는 AI 스마트폰

현재 스마트폰 AI(온디바이스 AI)의 최대 적은 배터리 소모와 발열이다.

실리콘 포토닉스가 폰 내부 칩에 적용되면, 전력 소모가 현재의 1/10 수준으로 줄어든다.

한 번 충전으로 며칠을 쓰면서도 뜨거워지지 않는 초강력 AI 폰을 보게 될 것이다.

② 피 안 뽑는 당뇨 체크 (웨어러블의 혁명)

애플워치 같은 웨어러블 기기에 실리콘 포토닉스 센서가 탑재된다.

아주 미세한 빛의 굴절을 이용해 피부를 찌르지 않고도 혈당, 콜레스테롤 수치를 실시간으로 정확하게 측정할 수 있게 된다.

의료 패러다임이 치료에서 빛을 이용한 상시 감시로 바뀐다.

③ 지연 시간 0ms의 완벽한 메타버스

자율주행차나 VR/AR 기기에서 발생하는 엄청난 데이터를 빛으로 처리하면 버벅거림(Latency)이 완전히 사라진다.

가상 세계에서도 현실과 똑같은 반응 속도를 느끼게 되며, 자율주행차는 수 밀리초(ms) 만에 위험을 감지하고 멈출 수 있어 훨씬 안전해진다.

2026년은 구리 배선의 시대가 저물고 빛의 시대가 시작된 해로 기록될 것이다.

실리콘 포토닉스는 이제 데이터 센터라는 공장을 나와, 여러분의 손목(워치)과 주머니(폰) 속으로 침투하여 더 똑똑하고, 더 오래가며, 더 안전한 삶을 만들어낼 것이다.
