26장. SIP MESSAGE의 이해
1. MESSAGE 메쏘드
SIP MESSAGE 메쏘드는 근 실시간으로 사용자 간에 메시지를 주고받기 위해 사용하며, RFC 3428 SIP for Instant Messaging에서 정의합니다.
MESSAGE 요청은 다음과 같은 응답이 발생할 수 있습니다.
200 OK
사용자가 메시지를 읽었다는 것을 의미하는 것이 아니라 MESSAGE 요청을 수신
4xx 또는 5xx
MESSAGE 요청이 성공적으로 전달되지 않았음
6xx
MESSAE 요청이 전달되었으나 사용자가 수신을 거절
2. SIP MESSAGE 메시지 분석
SIP MESSAGE 요청과 응답을 정리합니다.

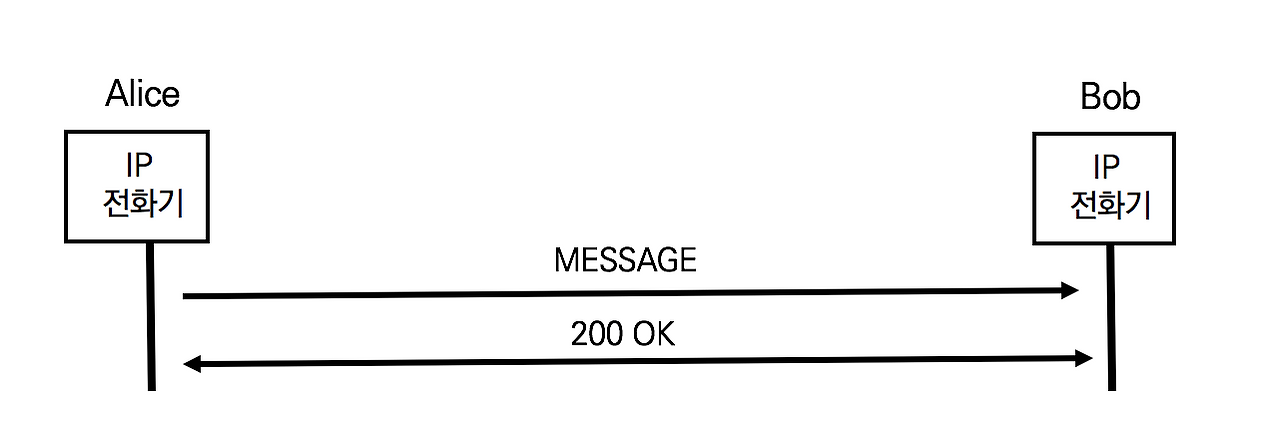

<그림 26-1> SIP Message1) 앨리스의 MESSAGE
앨리스와 밥은 별도의 다이얼로그를 생성하지 않고 앨리스는 SIP MESSAGE 요청을 전송합니다.
MESSAGE sip:bob@biloxi.com SIP/2.0
Via: SIP/2.0/TCP pc33.atlanta.com;branch=z9hG4bK776asegma
Max-Forwards: 70
To: Bob <sip:bob@biloxi.com>
From: Alice <sip:alice@atlanta.com>;tag=1928301774
Call-ID:a84b4c76e66710@pc33.atlanta.com
CSeq: 22756 MESSAGE
Content-Type: text/plain
Content-Disposition: render
Content-Length: 37
Hello! Bob
SIP 메시지 바디에 전송되는 메시지의 크기는 1300 Bytes를 초과할 수 없습니다. SIP Message Body의 메시지는 '안녕하세요! 밥'입니다.
2) 밥의 200 OK
밥은 SIP MESSAGE 요청을 수신하고 200 OK로 응답합니다.
SIP/2.0 200 OK
Via: SIP/2.0/TCP pc33.atlanta.com;branch=z9hG4bKnashds7 ;received=10.1.3.33
To: Bob <sip:bob@biloxi.com>
From: Alice <sip:alice@atlanta.com>;tag=1928301774
Call-ID:a84b4c76e66710@pc33.atlanta.com
CSeq: 22756 MESSAGE
Content-Length: 0
3. 환영인사(Welcome Notice) 예제 시나리오
RFC 3680 SIP Event Package for Registration 권고안에 등록 상태 정보를 이용한 예제 시나리오가 있습니다. Welcome Notice는 사용자의 상태 및 위치정보를 확인하여 스마트폰의 전원이 해외 로밍 지역에서 전원이 켜지면 자동으로 문자 메시지를 전송하는 서비스입니다. SUBSCRIBE, NOIFY, 그리고 MESSAGE 메쏘드가 함께 동작하는 서비스 시나리오입니다.

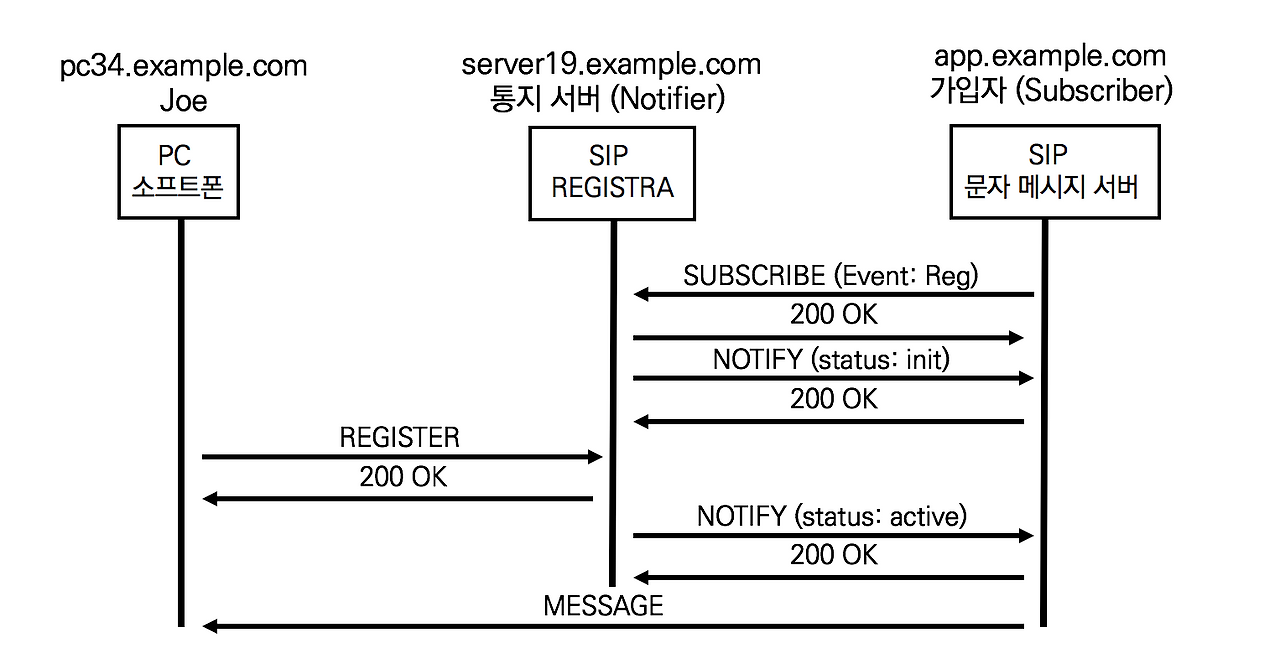

<그림 26-2> 환영인사 (Welcome Notice)시나리오 예제를 살펴봅니다. SIP REGISTRA 서버는 Notifier이며 SIP 문자 메시지 서버는 신청자(Subscriber)입니다.
1) 문자 메시지 서버 SUBSCRIBE
문자 메시지 서버는 조(Joe)의 등록 이벤트 정보 업데이트를 SIP REGISTRA 서버에게 요청합니다.
SUBSCRIBE sip:joe@example.com SIP/2.0
Via: SIP/2.0/UDP app.example.com;branch=z9hG4bKnashds7
From: sip:app.example.com;tag=123aa9
To: sip:joe@example.com
Call-ID:9987@app.example.com
CSeq: 9887 SUBSCRIBE
Contact: sip:app.example.com
Event: reg
Max-Forwards: 70
Accept: application/reginfo+xml
Event 헤더로 등록 상태 정보 업데이트를 요청하지만, 요청의 유효기간을 설정하기 위한 Exipres 헤더는 없습니다.
2) SIP REGISTRA 서버의 200 OK
SIP REGISTRA 서버는 SUBSCRIBE 요청을 수신하고 200 OK로 응답합니다.
SIP/2.0 200 OK
Via: SIP/2.0/UDP app.example.com;branch=z9hG4bKnashds7;received=192.0.2.1
From: sip:app.example.com;tag=123aa9
To: sip:joe@example.com;tag=xyzygg
Call-ID:9987@app.example.com
CSeq: 9987 SUBSCRIBE
Contact: sip:server19.example.com
Expires: 3600
SIP REGISTRA 서버는 등록상태 정보 통지 요청의 유효기간을 3600초로 설정합니다.
3) SIP REGISTRA 서버의 NOTIFY
SIP REGISTRA 서버는 SIP 문자 서비스 서버로부터 SIP SUBSCRIBE 요청에서 조의 등록 상태 정보 업데이트를 요청받았습니다. 현재의 등록 상태 정보를 업데이트합니다.
NOTIFY sip:app.example.com SIP/2.0
Via: SIP/2.0/UDP server19.example.com;branch=z9hG4bKnasaii
From: sip:joe@example.com;tag=xyzygg
To: sip:app.example.com;tag=123aa9
Call-ID:9987@app.example.com
CSeq: 1288 NOTIFY
Contact: sip:server19.example.com
Event: reg
Max-Forwards: 70
Content-Type: application/reginfo+xml
Content-Length:...
<?xml version="1.0"?>
<reginfo xmlns="urn:ietf:params:xml:ns:reginfo"
version="0" state="full">
<registration aor="sip:joe@example.com" id="a7" state="init" />
</reginfo>
SIP 메시지 바디의 XML 정보는 조가 아직 등록하지 않은 state="init" 상태입니다. 그리고 SIP NOTIFY 요청의 응답은 200 OK입니다.
4) 조의 REGISTRER
조는 비행기 착륙 후에 스마트폰의 전원을 켜면서 SIP REGISTER 메시지를 발행하니다. 조는 자신의 AoR 주소에 단말 Contact address를 바인딩합니다.
REGISTER sip:example.com SIP/2.0
Via: SIP/2.0/UDP pc34.example.com;branch=z9hG4bKnaaff
From: sip:joe@example.com;tag=99a8s
To: sip:joe@example.com
Call-ID:88askjda9@pc34.example.com
CSeq: 9976 REGISTER
Contact: sip:joe@pc34.example.com
5) SIP REGISTRA 서버의 NOTIFY
SIP REGISTRA 서버는 조의 상태 정보가 업데이트되자마자 SIP 문자 메시지 서버에 조의 상태 정보를 SIP NOTIFY 요청으로 업데이트합니다.
NOTIFY sip:app.example.com SIP/2.0
Via: SIP/2.0/UDP server19.example.com;branch=z9hG4bKnasaij
From: sip:joe@example.com;tag=xyzygg
To: sip:app.example.com;tag=123aa9
Call-ID:9987@app.example.com
CSeq: 1289 NOTIFY
Contact: sip:server19.example.com
Event: reg
Max-Forwards: 70
Content-Type: application/reginfo+xml
Content-Length:...
<?xml version="1.0"?>
<reginfo xmlns="urn:ietf:params:xml:ns:reginfo"
version="1" state="partial">
<registration aor="sip:joe@example.com" id="a7" state="active">
<contact id="76" state="active" event="registered"
duration-registered="0">
<uri>sip:joe@pc34.example.com </uri>
</contact>
</registration>
</reginfo>
SIP 메시지 바디의 XML 정보는 조가 state="active" 상태로 단말이 등록되었고, 단말 Contact address는 pc34.example.com입니다. 그리고 SIP NOTIFY 요청의 응답은 200 OK입니다.
6) SIP 문자 메시지 서버의 MESSAGE
SIP 문자 메시지 서버는 SIP NOTIFY 요청으로 확보된 조의 단말 주소로 “Welcome to the example.com service” 메시지를 발송합니다.
MESSAGE sip:joe@pc34.example.com SIP/2.0
Via: SIP/2.0/UDP app.example.com;branch=z9hG4bKnashds8
From: sip:app.example.com;tag=123aa10
To: sip:Joe@example.com
Call-ID:9988@app.example.com
CSeq: 82779 MESSAGE
Max-Forwards: 70
Content-Type: text/plain
Content-Length: ...
Welcome to the example.com service!
