WIDI로 예전 악기 살리기(2)
WIDI Jack을 활용한 야마하 WX-5의 블루투스 미디 체험
윈드 미디 컨트롤러 야마하 WX-5의 MIDI Out에 CME WIDI Jack을 연결하여 손쉽게 블루투스 신호를 주고 받을 수 있는 악기로 세팅하였습니다. (WIDI로 예전 악기 살리기 1의 링크 https://brunch.co.kr/@makecake/143) 기존 유선 미디 장비를 무선으로 활용하기 위한 두 가지 주요 과정 중 하나가 간단히 완료되었습니다. 다음으로 진행해야 할 과정은 하드웨어적으로 WIDI Jack이 연결된 악기가 소프트웨어적으로 아이패드나 아이폰의 음악 어플리케이션에서 연결되어 이용 가능한지에 대한 부분입니다.
WIDI와 연결한 악기로 iOS 음악 앱을 동작시키는 과정
아이패드나 아이폰과 같은 iOS 기기를 음악에 활용하는 경우가 늘고 있습니다. 물론 대부분 무선 기능을 활용하는 것으로 직접 MIDI 케이블로 연결하는 일은 번거롭습니다. 생각해 보면 블루투스 연결이 손쉬운 모바일 기기인데 특별한 이유가 없다면 유선으로 굳이 연결해 이용하는 것도 어색할 수 있죠. 그렇지만 야마하 WX-5의 활용처럼 해결이 필요한 상황과 만날 수 있고, 이 때 WIDI Jack은 쉽고 가성비 좋은 솔루션처럼 보입니다.
지난 글 속 사진은 케이블과 아답터의 간격을 보이기 위하여 일단 연결한 기준의 모습이었는데, WX-5를 실제로 연주할 때는 지정된 위치를 물론 찾아 정해 둘 필요가 있습니다. WX-5의 경우 MIDI Out 바로 아래에 외장 음원 모듈을 연결하는 케이블 단자가 있는데, 평소 미디 케이블을 이용하다 보니 사용하지 않는 부분이라서 그 위치에 WIDI Jack을 붙여서 세팅할 수 있었습니다.

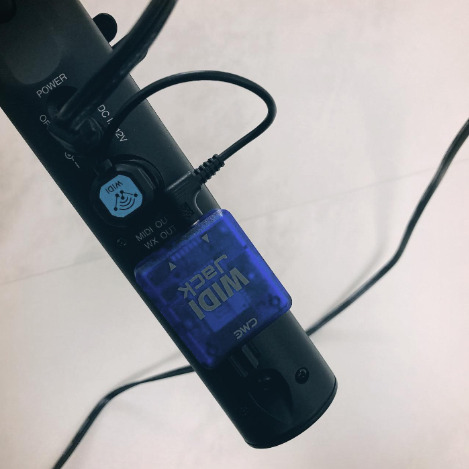

WX-5의 유선 악기 연결 부분에 WIDI Jack을 세팅하드웨어는 위치 파악해서 연결하면 끝이라고 해도 될 정도인데 플러그 앤 플레이에 가깝다고 해도 소프트웨어 연결과 이용에는 역시나 앱을 설치하고 설정하는 과정이 어느 정도 필요합니다. 다행히 한 번 해 보면 어렵지 않은 건 맞아서 WX-5와 iOS(아이폰)을 연결한 과정을 순차적으로 설명합니다.
(1) 지난 글 마지막에 다루었던 'midimittr' 앱부터 앱스토어에서 다운로드 받고 설치합니다.
(2) MIDI Out단자에 WIDI Jack을 연결한 WX-5의 악기 전원을 ON합니다. 악기에 전원이 공급되면 WIDI Jack의 전면부에 파란불이 깜빡거리는 걸 확인할 수 있습니다.

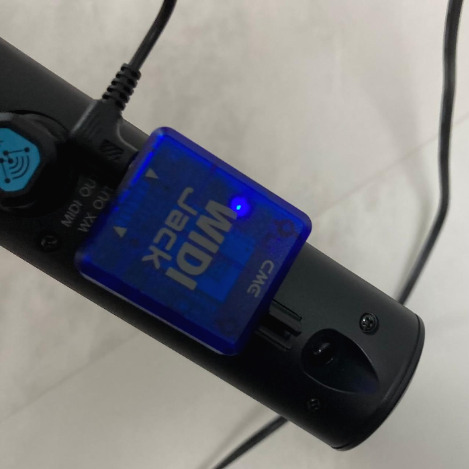

전원이 연결되면 위와 같이 파란색 LED가 깜빡거리기 시작(3) 이제 블루투스 연결을 위한 소프트웨어 설정이 필요합니다. 가장 먼저 살펴볼 부분은 앱을 열기 전에 아이폰(또는 아이패드) 기기 설정 중에서 '블루투스'를 여는 것입니다. 블루투스 설정 중 'WIDI Jack' 항목이 '연결됨'으로 되었는지 확인하고 만약 '연결되지 않음' 상태라면 연결하도록 합니다.
(4) midimittr이 익숙한 앱은 아니지만 악기 연결에 필요한 부분만 생각하면 비교적 어렵지 않게 사용 가능합니다. 우선 midimittr 앱을 동작시킨 후 하단 메뉴 중 'Devices'에 들어갑니다. 보통 'Not Connected'로 되어 있을 겁니다.

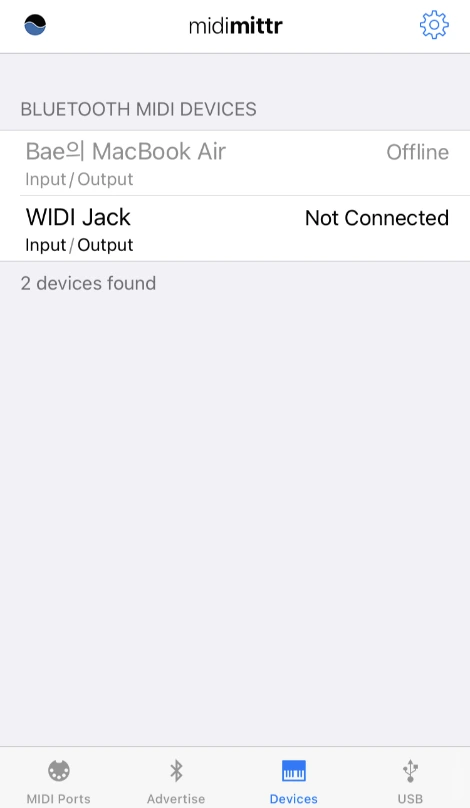

WIDI Jack의 Not Connected 상태(5) 당연히 블루투스 미디 기기를 연결해야 하겠죠. 따라서 연결 상태로 바꿔야 합니다. WIDI Jack을 터치해 주면 연결이 시작되고(Connecting) 금방 연결 상태로 바뀝니다.

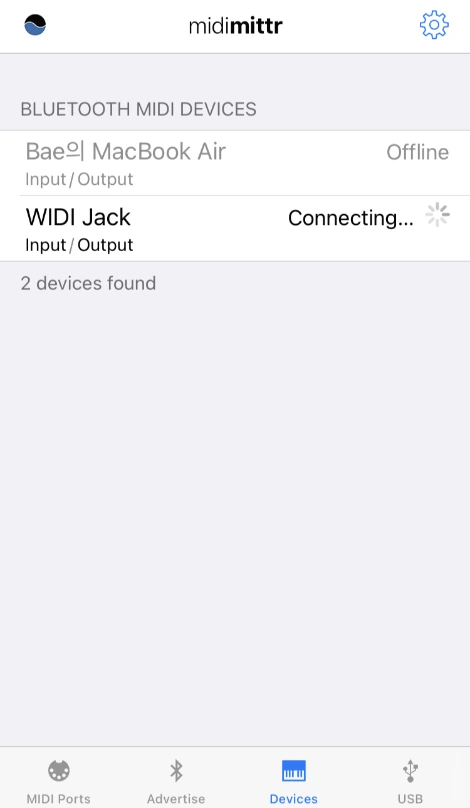

WIDI Jack - Connecting 상태연결이 완료되면 WIDI Jack의 상태가 'Connected'로 변경되고 상단 midimittr 폰트 색깔도 바뀝니다.
여기까지 마무리 되면 하드웨어 악기와 WIDI Jack 측면에서는 블루투스로 연결되는 무선 이용 가능 기본 상태가 됩니다.

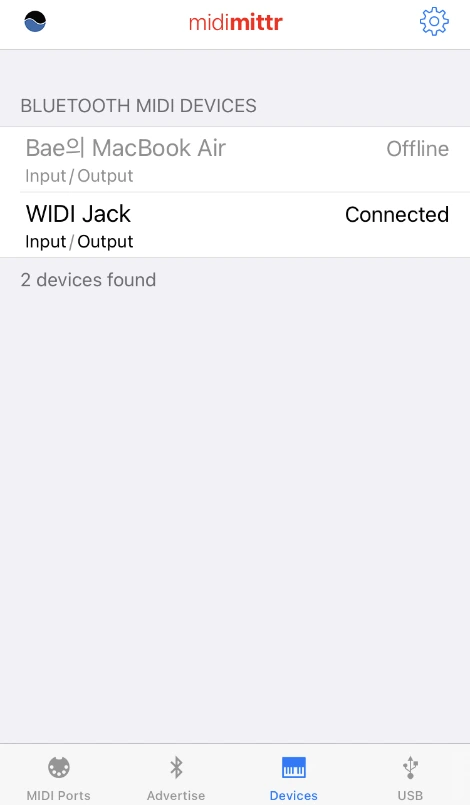

WIDI Jack - Connected 상태WIDI Jack을 이용하는데 있어 익숙하지는 않은 연결 과정은 거의 여기까지면 됩니다. 그리 어려운 부분은 아니고 한 번 직접 연결해 보니 알 수 있는 정도이므로 걱정할 부분은 딱히 없었습니다.
(6) 이제 할 일은 먼저 이용하고 싶은 악기 앱을 정하고, 해당 소프트웨어에서 WIDI Jack을 연결해야 합니다. 이번 테스트를 위해 선택한 악기는 iOS에서 이용 중인 moog 사운드가 필요할 때 활용 가능한 'Model D'입니다. 대부분의 소프트웨어 악기에서는 '설정' 또는 'Setting' 또는 '톱니바퀴 모양 아이콘' 메뉴를 통해 MIDI 설정 메뉴 화면을 찾을 수 있습니다. 이번에 테스트한 'Model D'도 마찬가지로 세팅 아이콘을 누르니 쉽게 MIDI 설정을 찾을 수 있었고, INPUT/OUTPUT에서 WIDI JACK BLUETOOTH를 선택할 수 있습니다.

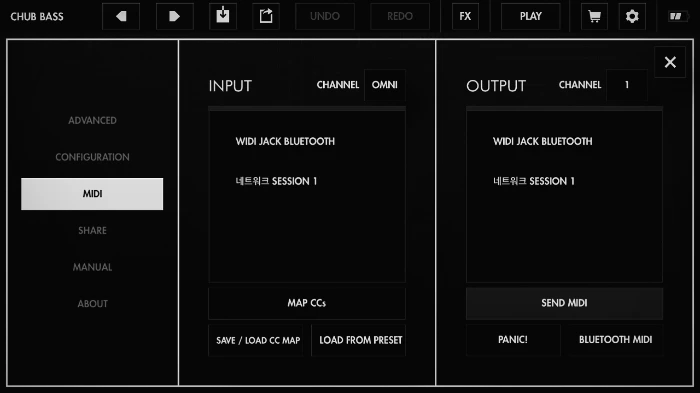

Model D의 Setting 중 MIDI에서 확인 가능한 WIDI JACK (7) Model D에서 MIDI 세팅을 한 후 WX-5를 연주해 보니 아이폰의 Model D가 외장 음원처럼 연결되어 동작하는 걸 확인할 수 있었습니다. 다음 샘플 화면은 WX-5에서 C를 불었을 때 Model D의 C 건반이 동작하며(MIXER라는 글자 아래의 C 건반이 눌러진 모양) 연주되는 모습입니다.

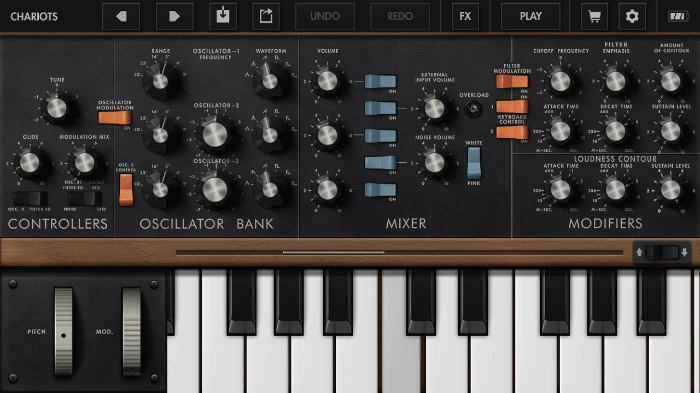

WIDI Jack을 통해 WX-5로 아이폰의 악기를 제어iOS 환경에서 보다 손쉬운 활용성 확인
앞서 WX5와 아이폰에 설치한 Model D를 연결하였습니다. 이렇게 별도 악기가 있거나 원할 때도 있지만 그렇지 않은 경우도 있을 겁니다. 비교적 분명한 건 iOS 유저의 경우 안드로이드나 윈도우 유저보다 활용 환경이 상대적으로 좋다고 이야기해도 될 듯 싶습니다. 그건 모든 iOS 유저가 Garage Band를 가지고 있기 때문입니다. (당연한 얘기로 들리겠지만) Model D처럼 Garage Band에서도 WIDI Jack을 손쉽게 활용할 수 있습니다.
Garage Band는 다양한 용도로 활용 가능한 음악 프로그램으로 무엇보다 손쉬운 이용 가능이 장점입니다. WX5를 WIDI Jack으로 연결했을 때 Garage Band를 이용한다면 Synth Lead 계열은 물론 플룻, 클라리넷, 오보에 등 Wind 계열 관악기나 아시안 계열 악기 등 여러 가지 음원을 사용할 수 있는 만큼 당장 악기 앱이 없어 이용 못하겠다고 말 할 경우는 없을 것 같긴 합니다. 이처럼 건반형 악기는 물론이고 WX-5 같은 윈드 미디 컨트롤러에서도 WIDI Jack을 iOS와 함께 이용한다면 다양한 활용이 가능하겠다고 느껴졌습니다.
관련해서 WIDI Jack에 대한 자료를 찾아보니 실제로 WIDI Jack이 가장 안정적으로 사용 가능한 환경이 애플 생태계라고 합니다. 즉 아이패드나 아이폰과 같은 iOS기기나 맥과 같은 macOS에서 이용할 때 다른 환경 보다 보다 손쉽고 편리하다는 의미입니다. 그런 만큼 iOS 위주로 진행된 이번 체험에서는 크게 느끼지 못했지만 이용자가 선호하는 장비와 환경에 따라서 WIDI Jack의 활용도에 차이를 느낄 수도 있을 듯 합니다.
상세 셋업 가이드를 좀 더 살펴 보니 윈도우에서도 활용 가능한데 추가 세팅이 필요하고, 안드로이드에서는 제대로 성능 발휘가 되지 않을 수도 있다는 안내도 있는 듯 합니다. 만약 이런 환경에서 살펴보고 싶다면 관련 가이드 정보를 한 번쯤 참조하는 게 좋을 것 같습니다.
iOS 기반의 아이패드나 아이폰과는 WIDI Jack을 이용하여 손쉽게 블루투스 악기로 연결하고 활용할 수 있습니다. 아이폰과 잘 연결되었고 애플 생태계에 적합하다고 하니 macOS 기반에서도 손쉬울 것 같았고 실제로 맥 에어 기준으로 간단히 테스트 해보니 그리 어렵지 않게 사용 가능했습니다. 관련 내용을 차례대로 다룬 영상이 있어 공유합니다.
결국 iOS를 이용할 때 몇 가지 메뉴를 찾고 세팅해야 했던 것처럼 맥OS에서도 설정 측면의 확인 필요 부분이 있었습니다. iOS 기기를 이용할 때 '블루투스 설정'을 확인하고 'midimittr' 앱 설치 후 'devices 설정'에서 필요 부분을 찾아 세팅한 것과 유사하게, 맥OS에서는 맥의 '시스템환경설정' 중 '블루투스 설정'과 '유틸리티'의 '오디오 MIDI 설정/MIDI 스튜디오 보기'에서 세팅이 필요합니다.
제조 SPEC 기준으로 확인한 WIDI Jack의 성능
이번 리뷰는 WIDI Jack이 낯선 이용자가 복잡하지 않게 악기를 연결하고 편하게 이용하는 방법에 맞추었습니다. 만약 여기서 라이브 연주 등으로 이용 범위를 좀 더 넓혀서 생각한다면 WIDI Jack의 제품 성능 및 특징에 대한 조금 더 자세한 정보가 있어야 가능 여부를 가늠해 볼 수 있을 겁니다. 물론 관련 모든 성능을 개인이 구체적으로 체크하기란 현실적으로 까다로운 일이겠지만 제조 기준의 주요 특징이 제공 되는 부분은 찾아볼 수 있었습니다. 이 내용을 참조차 공유할 수 있을 듯 합니다.
- 두 대의 기기를 WIDI Jack으로 연결하여 블루투스 미디로 사용 가능
- 블루투스5로 20m 수준의 넓은 연결 범위 제공
- 3ms의 매우 낮은 레이턴시로 유선 연결 수준의 사용
- 모든 MIDI 신호를 블루투스로 전송 가능
좀 더 자세한 여러 정보를 확인하고 싶다면 넥타코리아의 WIDI Jack 사용 가이드가 있으니 그 링크를 함께 공유합니다.
https://cafe.naver.com/nektarkorea/2780
WIDI Jack을 활용해 보니 장비를 간단히 연결하고 앱을 설치하는 정도의 노력을 기울인다면, 기존의 유선 MIDI 악기를 블루투스 기반의 무선 악기로 어렵지 않게 바꾸어 활용성을 높일 수 있었습니다.
앞서 언급한 것처럼 유사한 기능을 제공하는 악기와 비교해볼 때 가격이나 설치 형태 등 여러 측면에서 장점 또는 CME WIDI Jack만의 특징을 가지고 있었습니다. 리뷰를 하면서 특별히 어려움을 느끼지 않았던 만큼, 비슷하게 기존 악기의 활용성을 높이기 위한 손쉬운 방법을 고민하고 있는 분들께 추천합니다.
* 이 글은 넥타코리아에서 WIDI Jack을 무상으로 지급받아 작성하였습니다.
