근육 뼈대의 지레(2), 제1형 지레

뉴만 키네시오 로지

제1형 지레

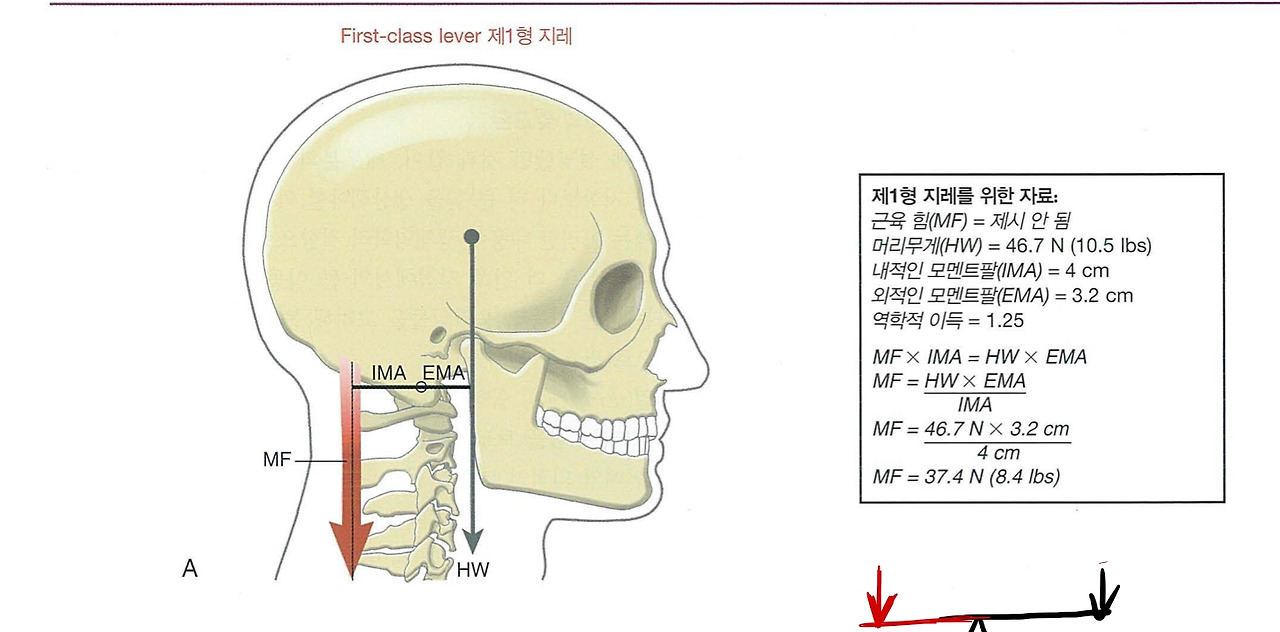

그림 1.22에서 설명하고 있는 것과 같이, 제1형 지레는 서로 맞서고 있는 힘들 사이에 돌림 축이 있다. 인체의 제1형 지레의 예로는 시상면에서 머리의 자세를 조절해주는 머리와 목의 폄 근육들을 들 수 있다(그림 1.23A).

그림 1.23A 출처 - 뉴만키네시오로지

 시소의 예에서처럼, 근육 힘(Muscle force, MF)에 내적인 모멘트 팔(internal moment arm, EMA)을 곱했을 때의 값과 머리의 무게(head weight, HW)에 외적인 모멘트 팔(external moment arm, EMA)을 곱했을 때의 값이 같을 때 머리는 평행 상태에 있게 된다.

+ 우리가 이 부분을 이해하기 위해서는 간단하게 머리 무게가 내려가는 힘을 목 근육의 힘이 버티지 못한다면 거북목이 되지 않을까?

 제1형 지레에 있어, 내적인 힘과 외적인 힘은 일반적으로 같은 선형 방향에서 작용하지만, 이런 힘에 의해 만들어진 토크들은 반대되는 돌림 방향을 보인다.

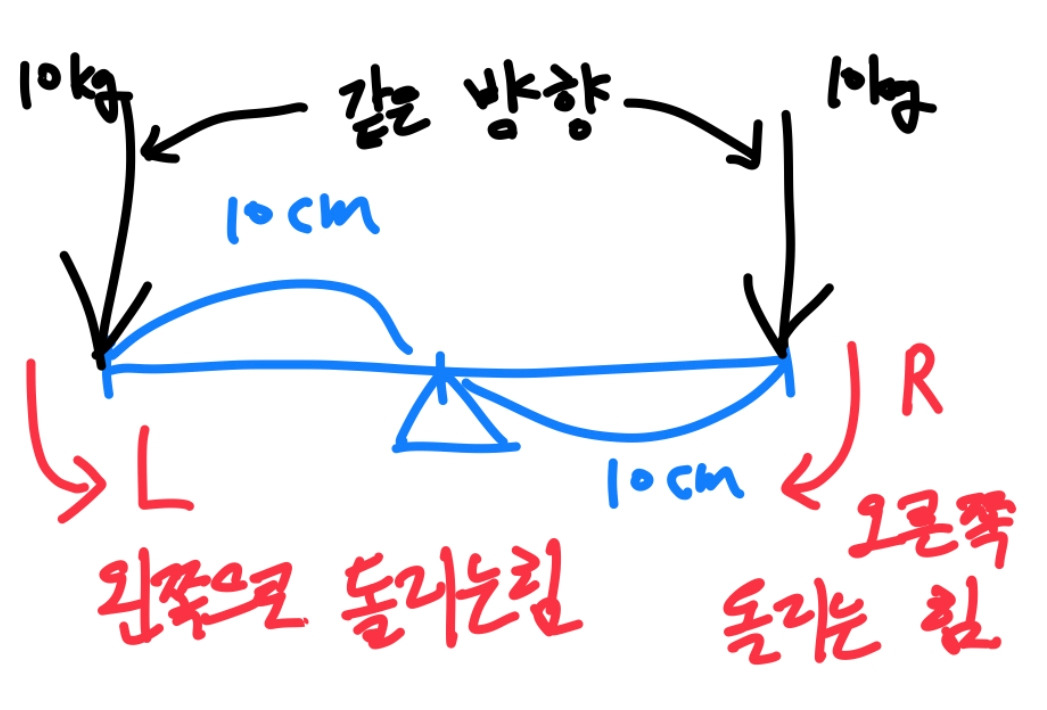

+ 아래의 그림을 보면 위 글의 내용을 정리해보았다. 같은 선형 방향으로 작용하지만 서로 다른 돌림 방향을 만들어 낸다고 하는데 전 시간에 다뤘던 짝힘이라는 토크를 만드는 같은 돌림 방향을 만드는 상황도 있다는 것을 알고 있으면 좋겠다.

제1형 지레의 이해도를 위한 그림과 설명
