NCP 20탄-2.네트워크대역간통신-2024
<5> 사설 IP 대역
<6> 네트워크 설계 - 대역 간의 통신
<7> 네트워크 설계 - 서브네팅
<8> 클라우드 네트워크 구축 - 반복됩니다. 포기하지 마세요
<5> 사설 IP 대역
<6> 네트워크 설계 - 대역 간의 통신
클라우드 네트워크 설계하는 법을 설명 드립니다.
1
2

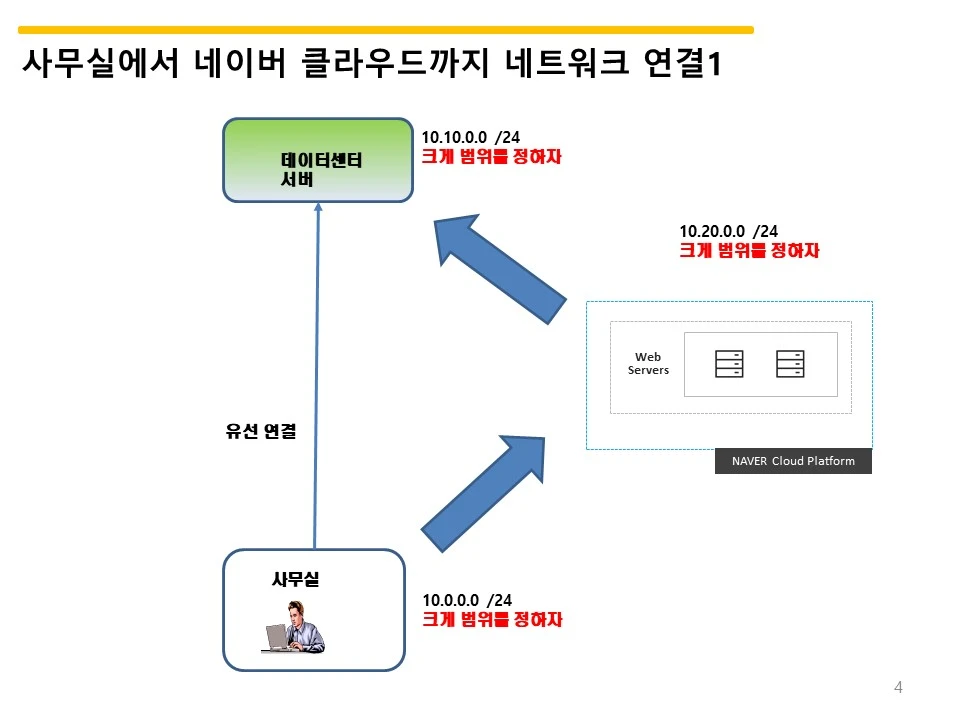

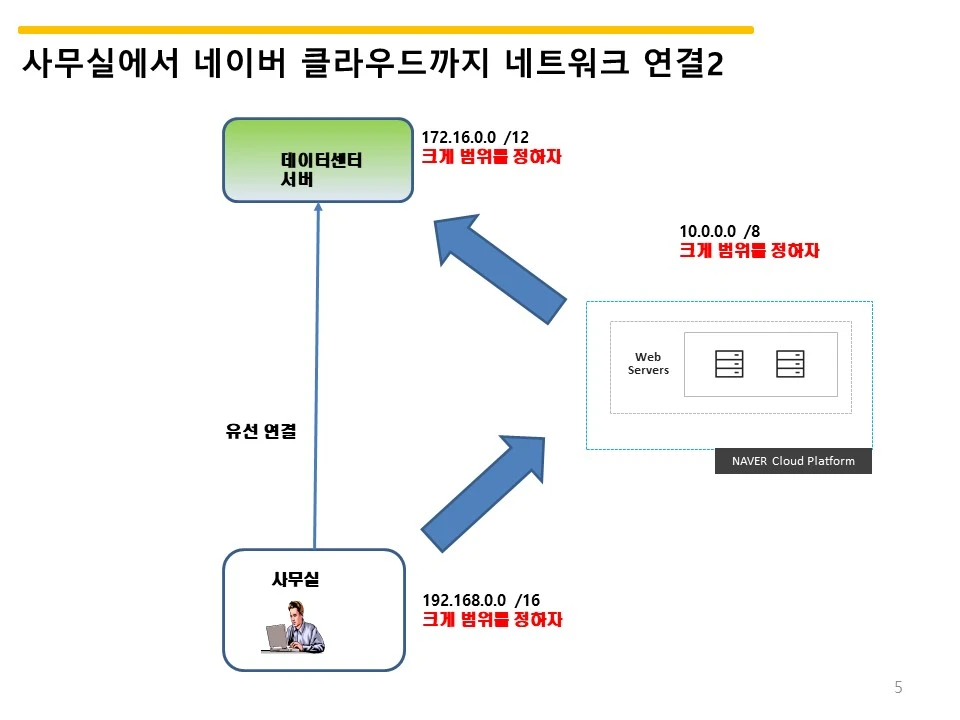

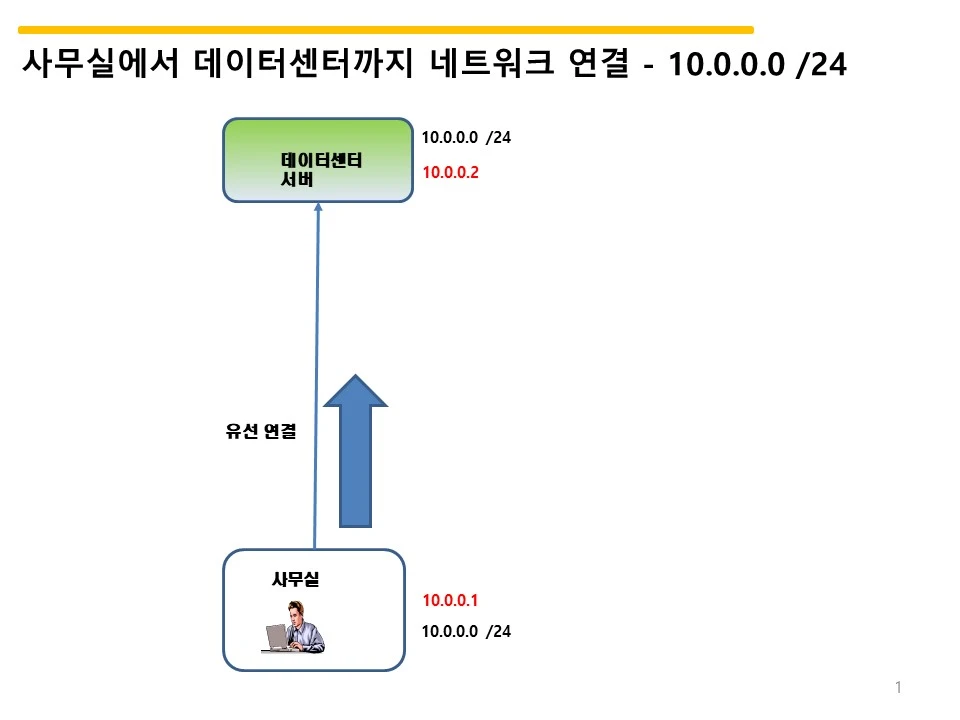

네트워크가 중복되지 않아야 통신이 가능하다.
사무실과 데이터 센터 간 IP블록이 달라야 한다.
3
4
5
6
7
네이버 클라우드와 AWS 클라우드 같이 사용할 때?
네이버 클라우드 10.0.0.0 /16
AWS 172.16.0.0 /16
<7> 네트워크 설계 - 서브네팅
1
VPC = 네트워크
네이버 클라우드 VPC는 리전당 최대 3개의 VPC 생성가능
VPC는 1개가 기본으로 생성가능하다
3개 사용하려면 고객센터에 추가 요청 해야 한다.
2

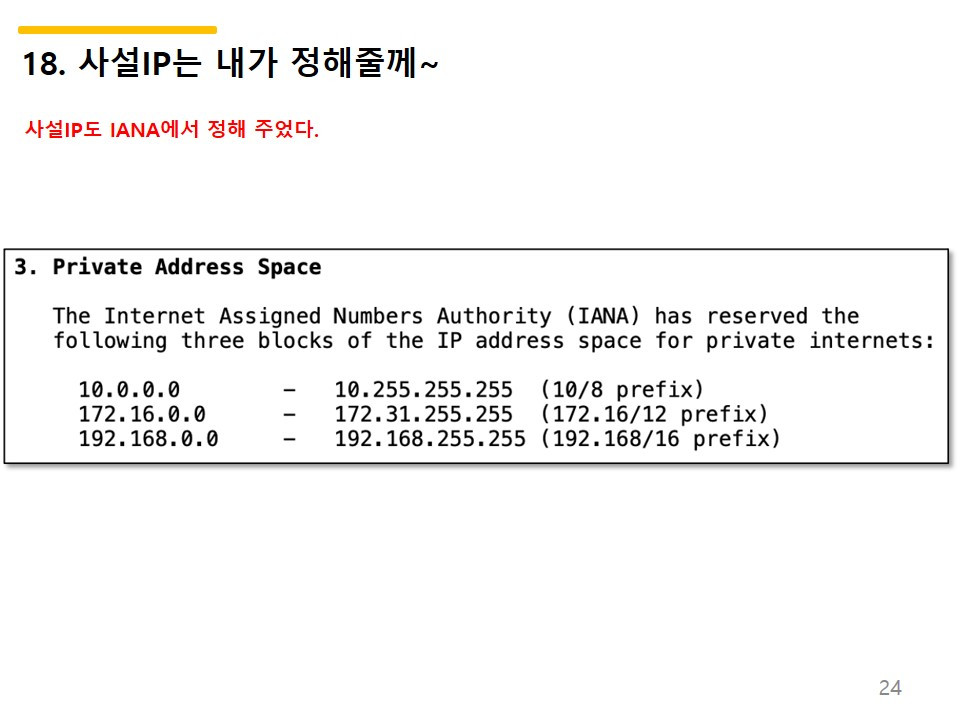

가능한 IP 주소 범위 - 사설 IP는 모두 사용가능하다.
10.0.0.0/8
172.16.0.0/12
192.168.0.0/16
그러나?
할당은 /16 범위만 가능하다.
10.0.0.0 /8 할당은? 안된다.
그럼?
10.0.0.0 /16 가능
10.128.0.0 /16 가능
최소는?
최소 /28이다. = 16개 IP = 최대 /16이다.
예)
10.0.0.0/12 안됨 = 최대가 16이니까 12는 안된다.
192.168.0.0/12 도 안된다 = 최대가 16이니까 12는 안된다.
10.0.0.0/16 된다.
10.0.0.0/24는 된다.
172.168.0.0/16 = 된다
192.168.0.0/16 = 된다.
5.0.0.0/16 - 안된다. 범위가 아니다.
IPv4 CIDR block은
private 대역(10.0.0.0/8,172.16.0.0/12,192.168.0.0/16) 내에서 /16~/28 범위여야 합니다.
3
네이버 클라우드 전체가 사용할 수 있는 대역
10.0.0.0 /16으로 정했다.
10.0.0.0 /16 네트워크를 한 계정이 다 사용해 버리면, 다른 회사 사용자가 사용하지 못한다.
그래서, 네트워크를 나눈다.
계정당 /20으로 나누는 것으로 정책을 정한다.
10.0.0.0 /20 사용한다.

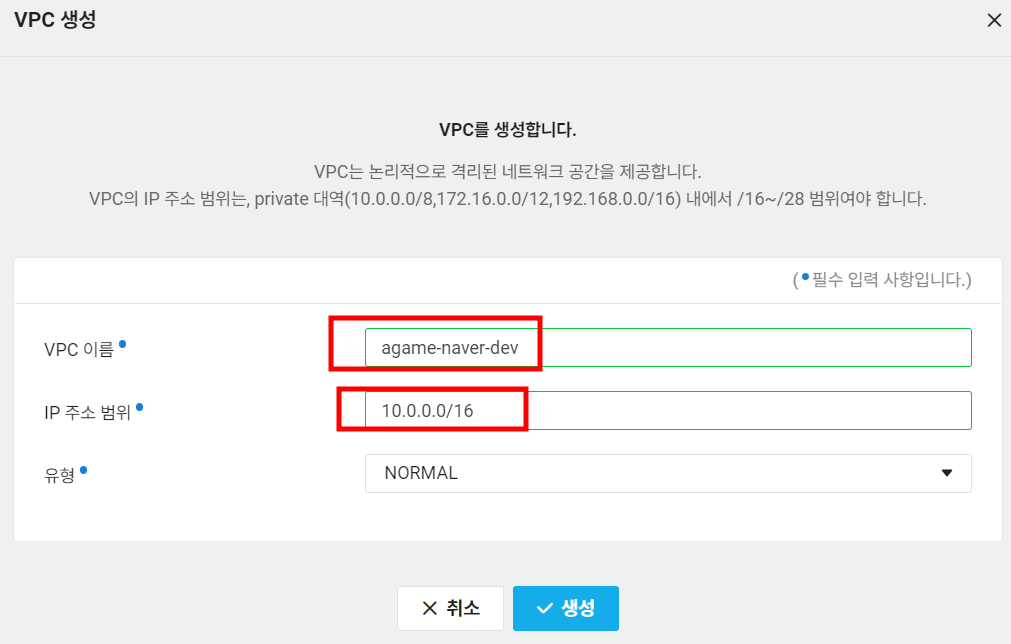

VPC 를 만들어 보자.
잘 만들어지나요?
시간이 걸리나요?
다른 메뉴 클릭 후 다시 확인해 보세요~
<8> 클라우드 네트워크 구축 - 반복됩니다. 포기하지 마세요
1
네트워크부터 만들어야 서버를 사용할수 있다.
네트워크가 없네요?
네트워크를 만들어 준다.
계정당 /20으로 나누는 것으로 정책을 정한다.
10.0.0.0 /20 사용한다.
서브넷을 만들어 준다.
pub1
10.0.0.0/20으로 한다.
서브넷 추가 생성 불가 - -
10.0.0.0 /20 = C-Class 16개
10.0.0.0 /24
10.0.1.0 /24
10.0.2.0 /24
10.0.3.0 /24
10.0.4.0 /24
10.0.5.0 /24
10.0.6.0 /24
10.0.7.0 /24
10.0.8.0 /24
10.0.9.0 /24
10.0.10.0 /24
10.0.11.0 /24
10.0.12.0 /24
10.0.13.0 /24
10.0.14.0 /24
10.0.15.0 /24
2

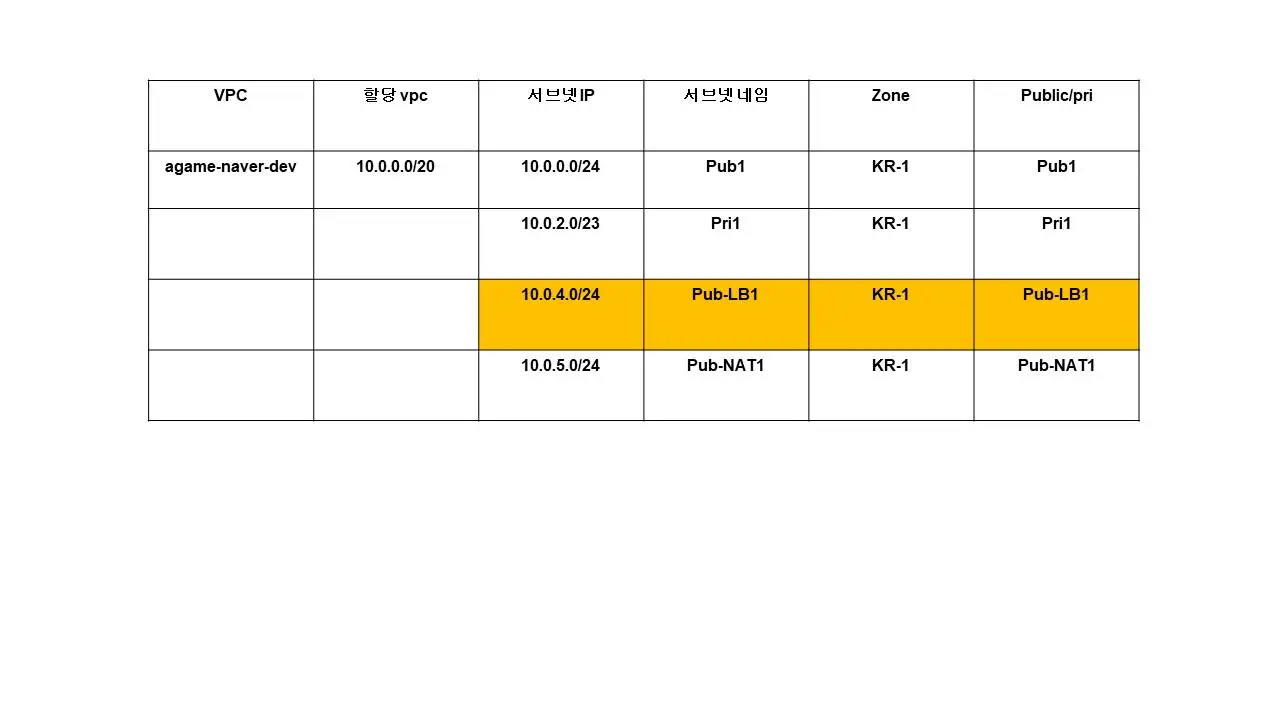

Pub1 을 조정해보자.
10.0.0.0/24

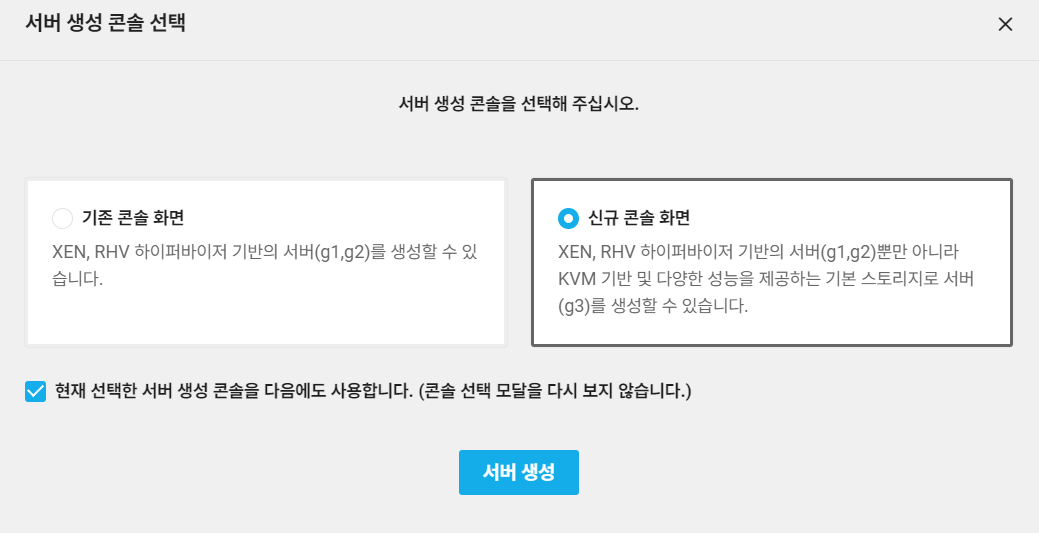

서버 생성 -로키 리눅스 - pub1에 하나
외부에서 접속하게 하려면 생성 시 공인 IP 할당
3
Pri1
10.0.2.0 /23
서버 생성 -로키 리눅스 - pri1에 하나
외부에서 접속할 수 없는 환경

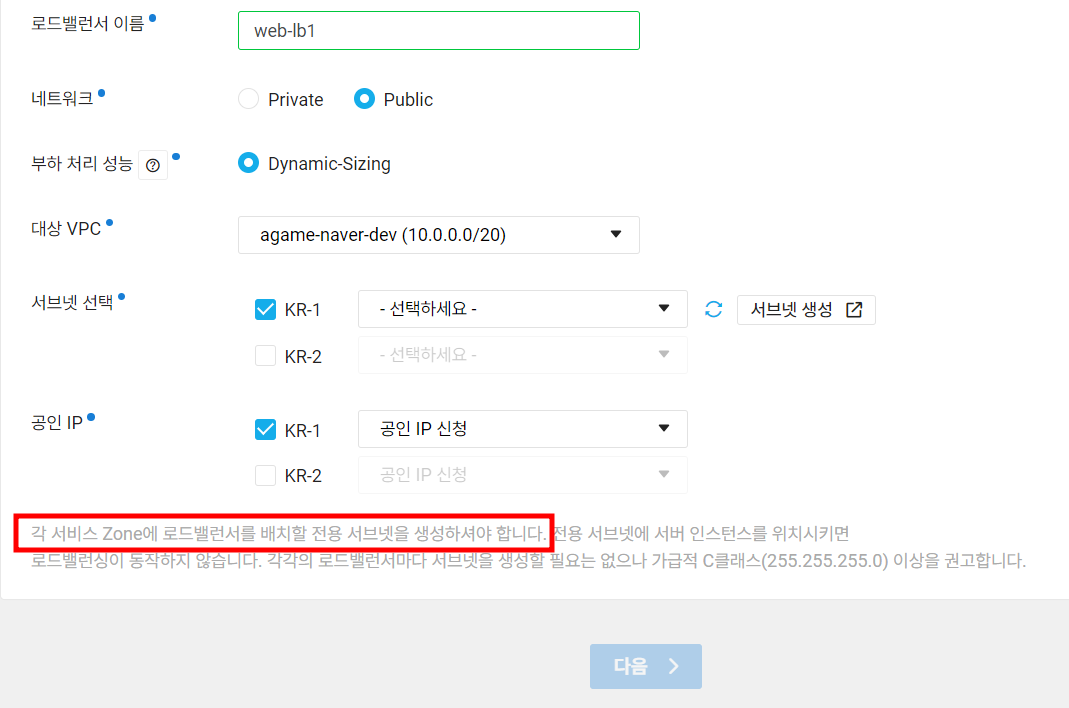

외부에서 접속하려면 로드 밸런서가 필요하다. = 로드밸런서 전용 서브넷 생성 - 로드 밸런서 생성. (네이버)
4
agame-pub1-lb1
agame-pub1-lb1-tg
5
pub1 서버에 웹서비스 올리기
80 보안 그룹 허용
pub1 웹서버로 접속해 보기
root
암호
passwd root
6

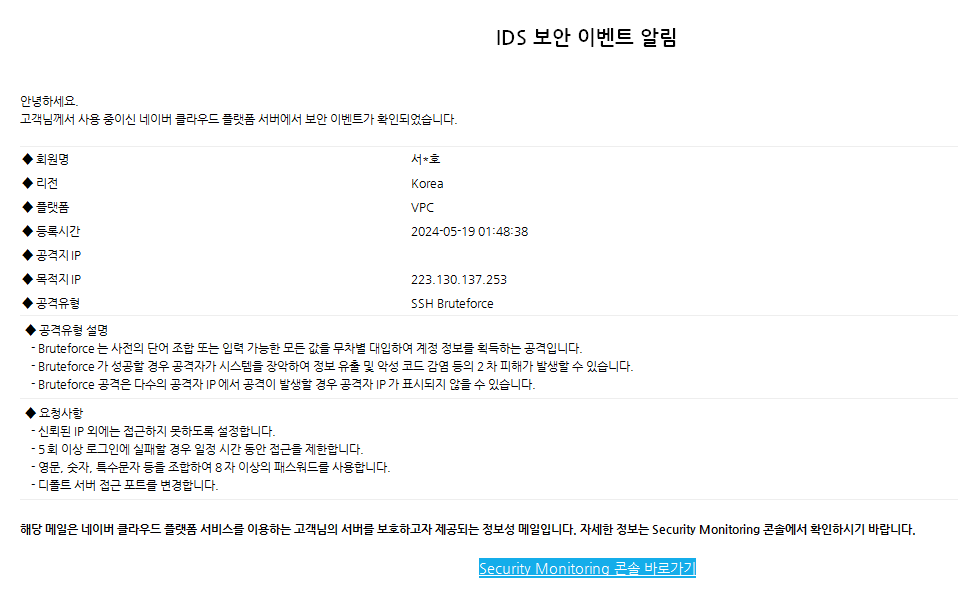

퍼블릭에 서버를 두면?
7
Server > init scrpit 만들고 pub1에 웹서버 설치 테스트
8
pri1 서버에 웹서비스 올리기
pub1 서버 접속 > pri1 서버 접속 = VPC안에서는 서로 통신이 된다.
root
암호
passwd root
9
로드밸런서로 접속해 보기
10

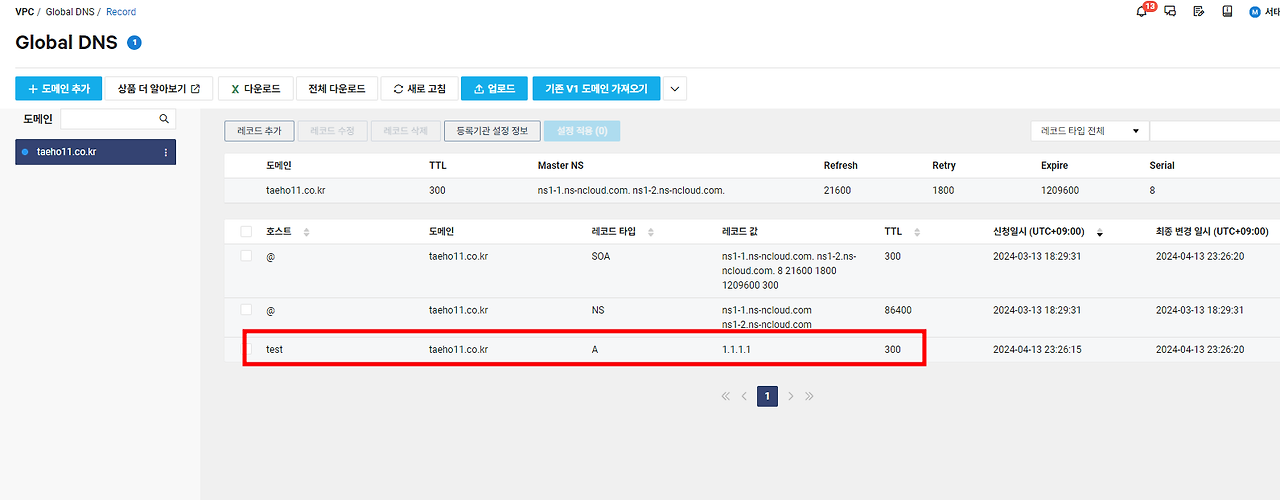

Global DNS 등록하기 = DNS서비스
11
도메인으로 접속하기
DNS(Deprecated) - 종료 서비스
https://brunch.co.kr/@topasvga/3725
12

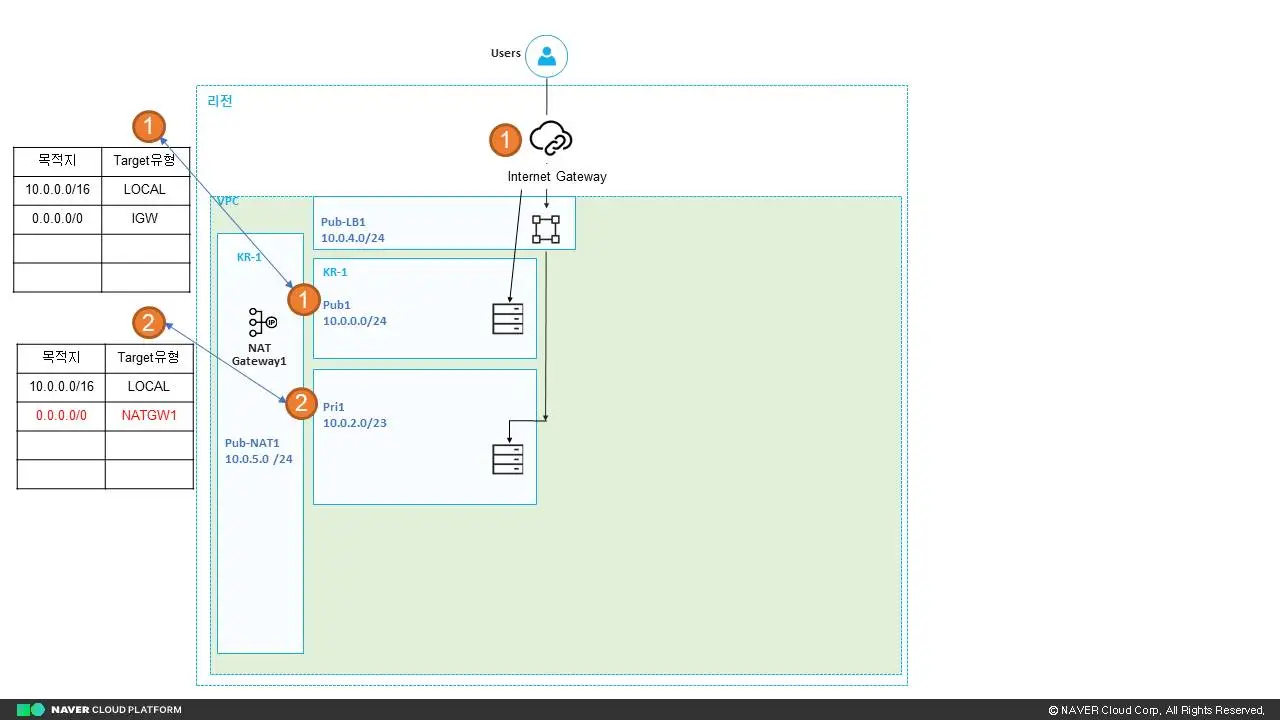

네이버 클라우드는
LB 서브넷을 별도로 구축한다.
NAT 서브넷을 별도로 구축한다.
# 비교 - AWS 네트워크 퀵하게 보기
https://brunch.co.kr/@topasvga/3912
13

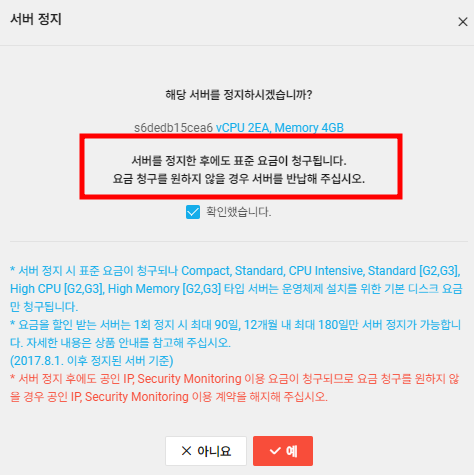

서버 정지시도 디스트 사용 비용(스토리지 비용)이 나온다.
14
서버 반납
서버 반납 순서는?
서버 정지 > 서버 반납
참고 아키텍처
https://www.ncloud.com/intro/architecture
다음
https://brunch.co.kr/@topasvga/3808
돌아가기
https://brunch.co.kr/@topasvga/3938
감사합니다.
