목조주택 골조공사(벽체) Part4-2
벽체 골조공사 점검방법
by
Dec 11. 2023

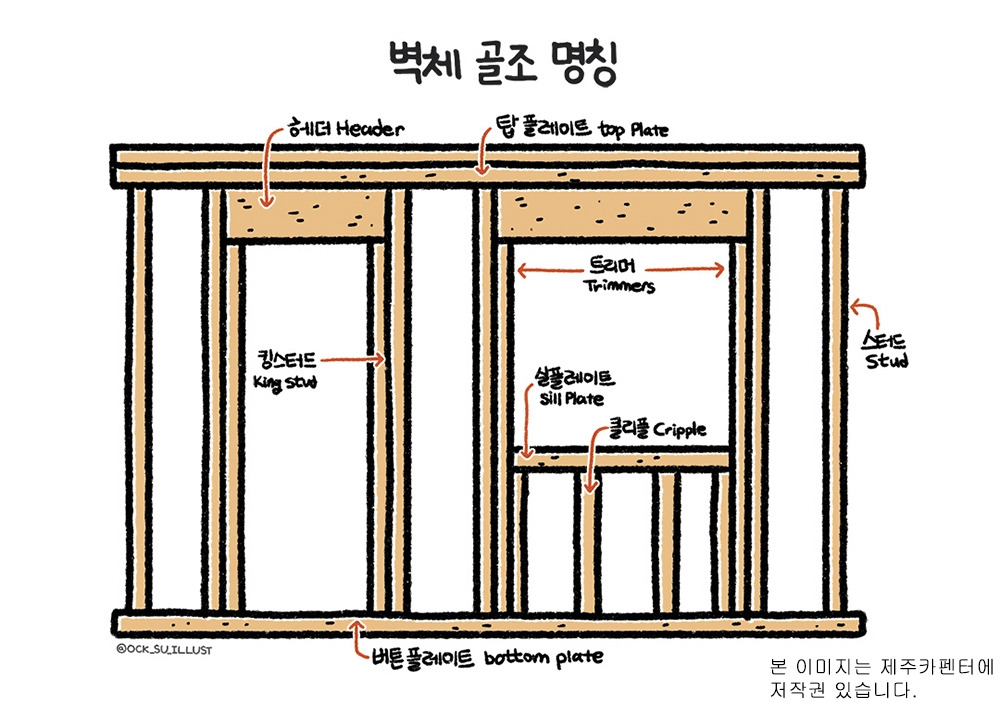

벽체 명칭 (stud wall)
목구조 명칭을 북미 매뉴얼에 맞게 암기하셔서 감리하시면 좀 더 편하기만 새로운 단어에 당황하지 마시고 책을 들고 하셔도 상관없습니다. 중요한 건 매뉴얼대로 시공 유무를 확인하는 것입니다.
목조주택 구조명칭스터드(Stud)
벽체를 이루는 기본 기둥입니다. 외벽은 2*6 구조목을 내벽은 2*4로 구성됩니다.
스터드에 길이는 92 5/8 인치입니다. 이유는 단열재가 93인치이고 석고보드 4*8 사이즈 한 장 길이와 일치하여 작업에 효율성을 높이고 있는데 통상 "표준 스터드"라 칭하고 있습니다.
표준 스터드로 하면 실내 벽 높이가 2440mm가 되는데 더 높일 경우 단열재와 인슐레이션을 나누게 되어 공사비 상승 요인이 됩니다.

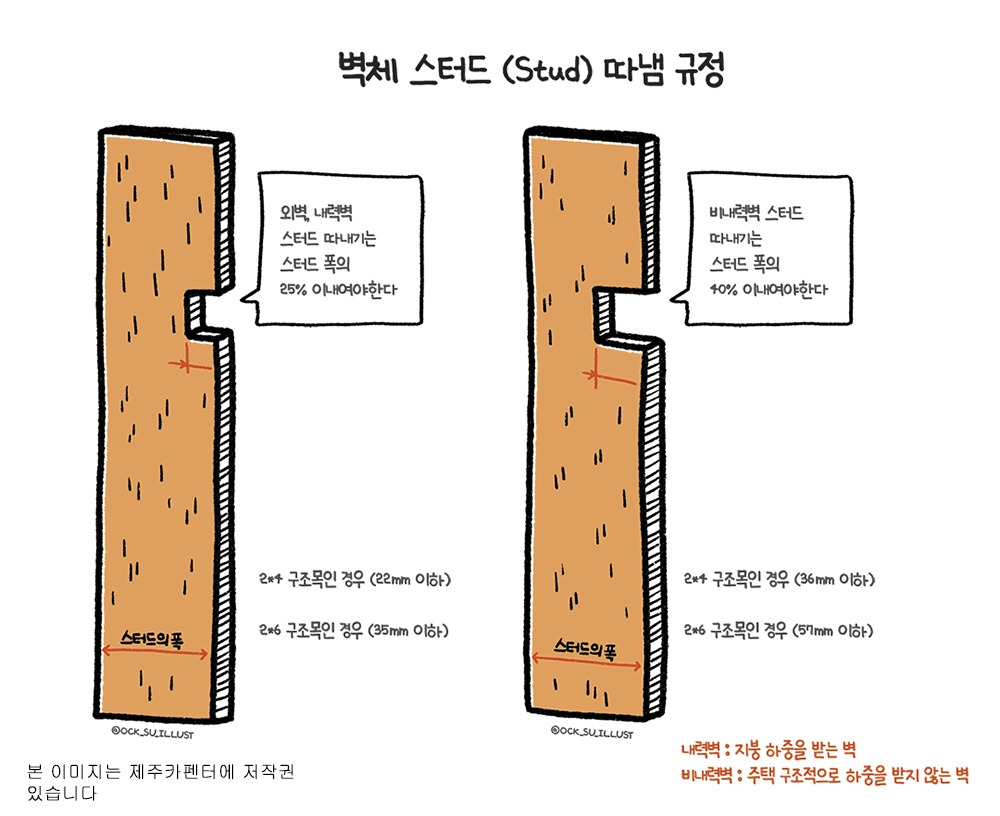

스터드 따냄 규정헤더(Header)
출입문이나 창문 위쪽에 설치하면 2층이나 지붕에서 내려오는 하중을 옆으로 분산하는 역할을 합니다. 헤더에 구성은 투바이텐(2*10)을 3장 붙이고 위아래로 투바이식스(2*6)하거나, 투바이투엘브(2*12) 3장으로 구성되어도 무방합니다.
킹스터드(Kingstud)
헤더를 고정하는 역할을 하고 헤더에서 내려오는 하중을 밑으로 보냅니다.
목조주택 트리머 규정트리머(Timmer)
헤더를 밑에서 바쳐 고정하며 킹스터드와 같이 하중을 밑으로 보내는 역할을 하는데 개구부( 출입문이나 창문처럼 뚫려있는 부분)에 사이즈가 1.8m 이상일 때는 한쪽에 2개 트리머가 필요하고 3m 일 때는 3개여야 합니다.
클리플(Cirpple)
헤더 윗부분이나 창문 아래에 있는 짧은 스터드를 말합니다.
탑프레이트(Top Plate)
스터드 위쪽에 있는 벽체 제일 윗부분을 말하면 통상 2장을 붙이는데 아래를 탑프레이트 두 번째를 떠블탑플레이트라 합니다.
버튼프레이트(Bottom Plate)
스터드에 아래쪽 수평으로 된 구조목을 말하며 토대가 있어 탑프레이트처럼 두 장을 사용하지는 않습니다.

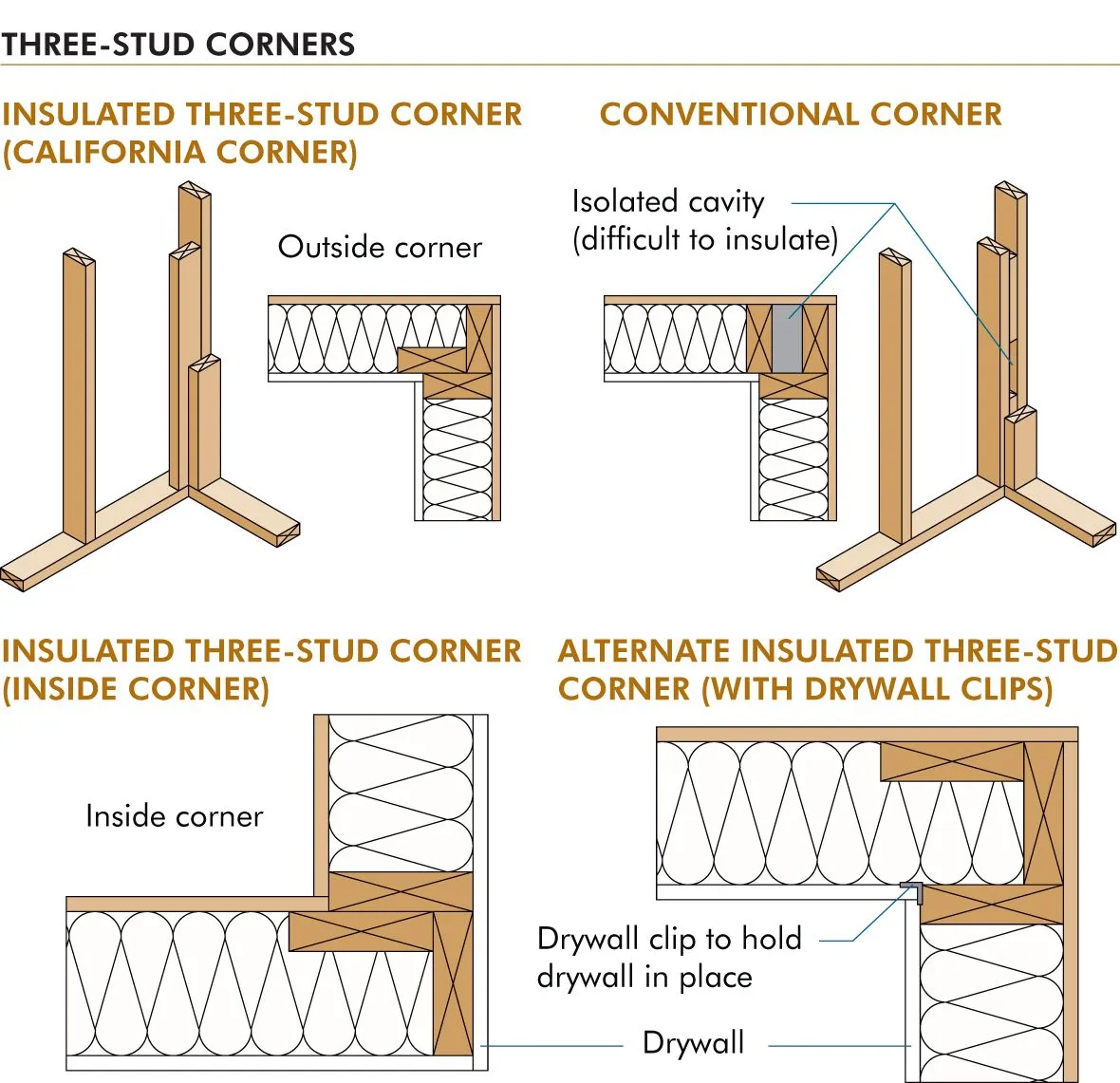

코너의 다양한 구조 및 단열코너(Corner)
건물 외벽 모서리를 코너라고 하는데 단열재를 어떻게 넣고 외장재를 시공 편의성을 고려하고 실내 쪽에서는 석고보드를 붙일 수 있어야 됩니다.
위 사진에서 첫 번째는 단열재 넣은 공간도 좋고 실내 석고보드 시공도 가능하지만 외장재 시공 시 한쪽 벽면은 구조재 두께인 38mm밖에 없어 불편한 단점이 있습니다.
두 번째 사진은 단열재를 골조공사 중간에 넣어야 되는데 우천 시 젖는 경우가 발생할 수 있어 문제가 됩니다.
세 번째 사진은 첫 번째와 비슷하며 네 번째 사진은 석고 고정 클립을 이용한 방법인데 공정 속도 면과 고정력이 떨어지는 단점이 있습니다.

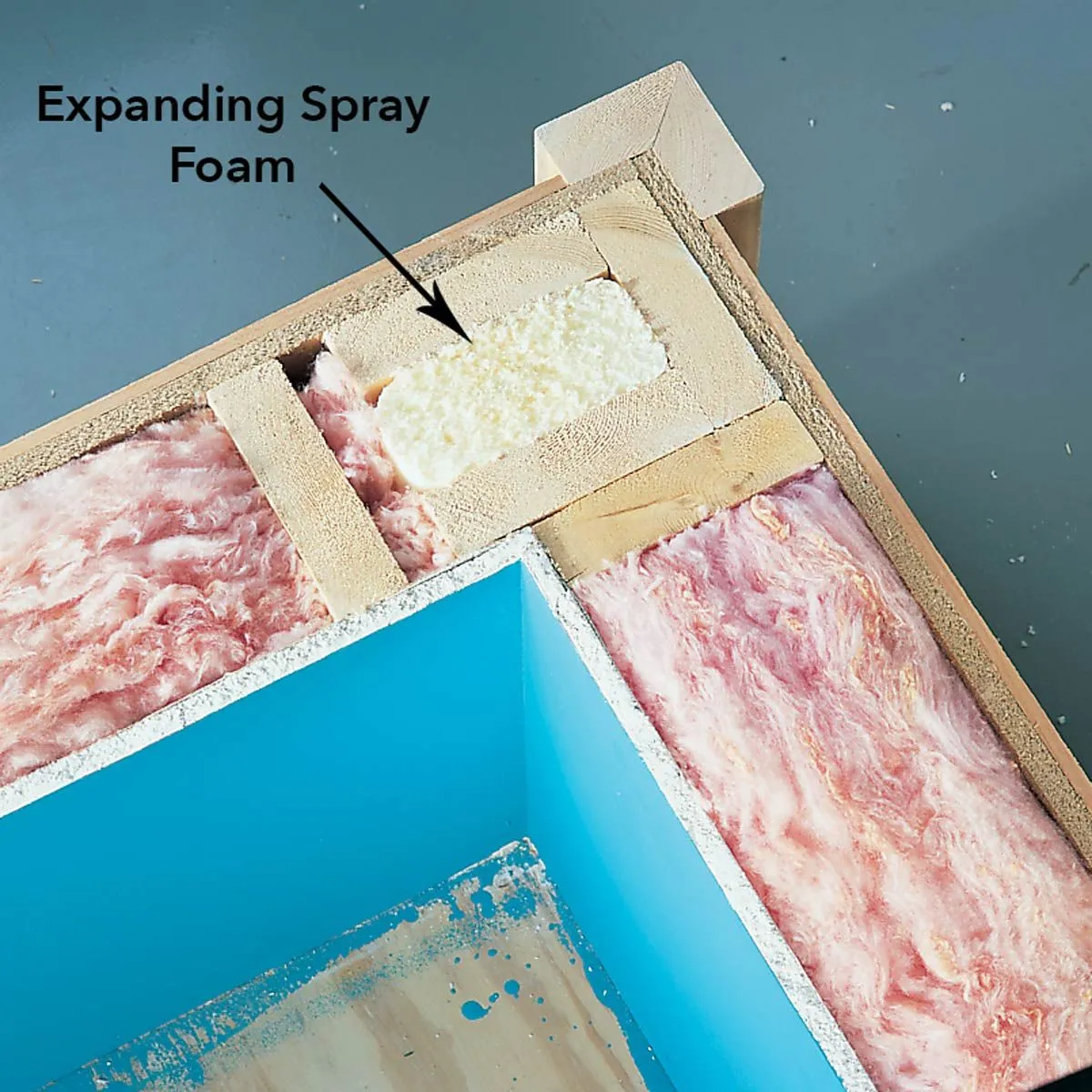

가장 추천하는 방법은 아래 사진처럼 "ㄷ"자 모양으로 하고 공간이 부족해 단열 성능은 연질폼으로 대체하면 됩니다.
벽체 수직
벽체 수직은 시공 시 레벨로 확인하면서 잡게 되는데 건축주께서는 벽체 시공 후 팀장과 확인하셔야 됩니다. 레이저 레벨이나 수평레벨대(스타빌라, 독일산)로 확인하시면 됩니다.
* 건축주 체크사항
( 아래 사항을 건축주가 꼭 셀프 체크해야 되고 전부 중요합니다.. )
헤더 규정 ---> 길이 [ 확인 ]
트리머 ---> 개수 [ 확인 ]
코너 규정 ---> 방법 [ 확인 ]
벽체 수직 유무 ---> 수직 레벨 [ 확인 ]
아래 QR코드는 목조주택 골조공사 영상입니다. 책 내용에 이해를 돕고자 합니다.
