이번 실무 편은 비상계단이다.

비상계단은 Exit의 한 아이템이기 때문에 이번 편에서 Exit을 통째로 다루고 싶지만, 분량 조절을 위해 Exit의 모든 것은 다음 실무 편으로 넘긴다.

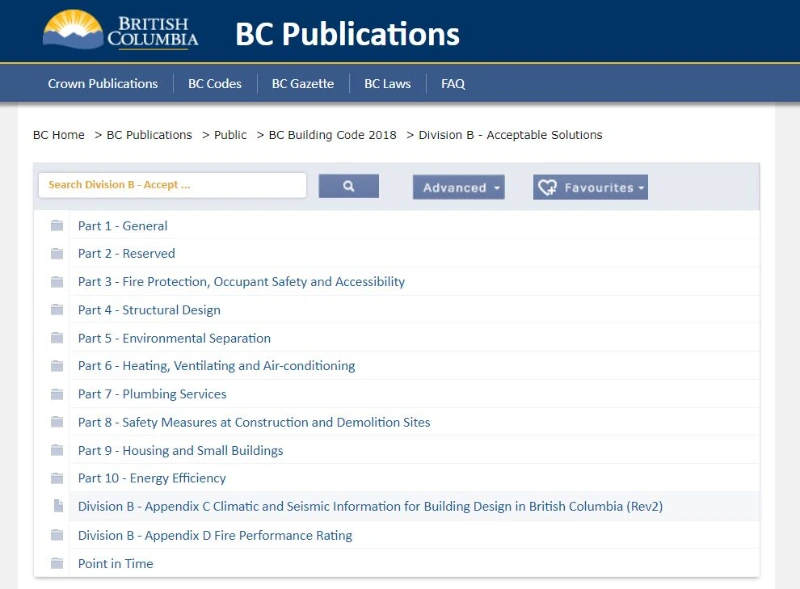

비상계단의 정보는 BC주 Building Code (건축 법규, 이하 BCBC)의 Part 3: Fire Protection, Occupant Safety and Accessibility에 나와있는데, Part 9: Housing and Small Buildings에서 다루는 계단과 혼동해선 안된다.

출처: bcpublications.ca

BCBC의 Part 9은 3층 미만의 주택만 규제하는 반면, Part 3는 모든 빌딩을 규제한다. 따라서 Part 3은 해당 아이템들을 Private와 Public으로 구분 짓지만 Part 9은 주택 규모의 사용자만을 다루므로 아이템들은 Private으로 규정된다. Private은 Public보다 규정이 느슨한 편인데, 예를 들어 Private의 계단의 한 Step 높이는 7"을 초과할 수 있지만, Public의 계단은 7"을 넘길 수 없다.

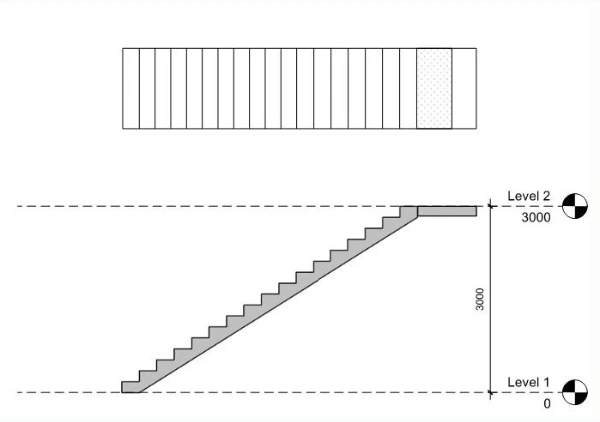

계단은 하나의 Run과 두 개의 Riser가 하나의 Step을 구성, 여러 개의 Step들로 이루어졌다. 사용자들은 계단을 통해 건물 내 높이차가 발생하는 곳을 드나들 수 있고 이 공간은 엘리베이터와 함께 Vertical Circulation으로 분류된다. (아래부터는 Concrete 계단의 예)

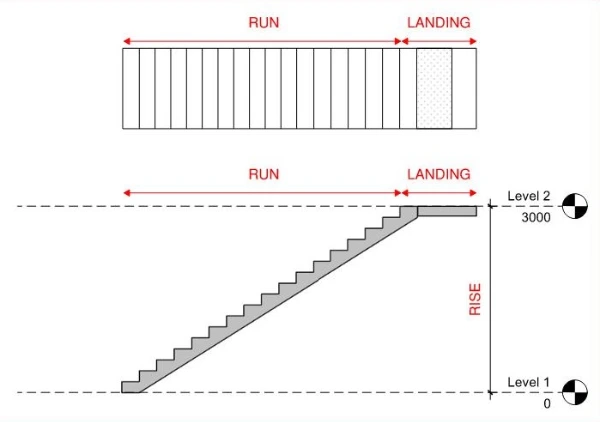

아래의 직사각형들 하나가 Step으로 평면도 상 계단의 총 Run을 보여주며, 단면도는 Step들의 총 Rise를 보여준다. 넓은 부분은 계단참은 Landing이다.

계단의 한 Step을 확대해 보면 아래 그림과 같은데, Run은 Tread을 측정한 값이다. 실무에서 둘을 혼용하며 사용하고, Public 용도의 비상계단의 Run은 최소 11"이다. Nosing은 보통 1"을 준다. Riser는 위에 언급한 것처럼 BCBC Part 3에서 7"을 넘길 수 없도록 정해놓았다.

또한 BCBC는 비상계단의 최소한의 Step 수를 2 Steps 이상으로 규정한 이유는 아래와 같다.

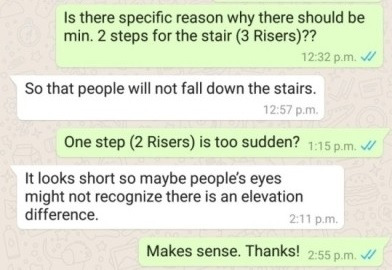

Building Code Consultant로 일하고 있는 학교 동기의 대답

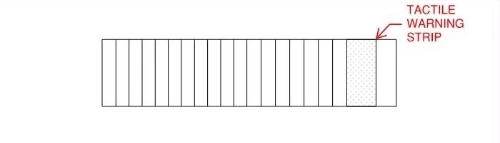

BCBC의 다른 규정으로 내려가는 계단의 Landing에는 Tactile Warning Strip이 설치되어야 한다. 계단을 내려가려는 사용자에게 '내리막 계단이 있으니 조심해라.'라는 주의를 주는 것. Tactile Warning Strips는 Landing의 시작점에서 1'-0"만큼 떨어진 후에 설치돼야 하는데, 시각적으로 자연스럽게 계단참에 하나의 Run이 있어 보이게끔 하는 의도이다.

https://professionals.tarkett.com/

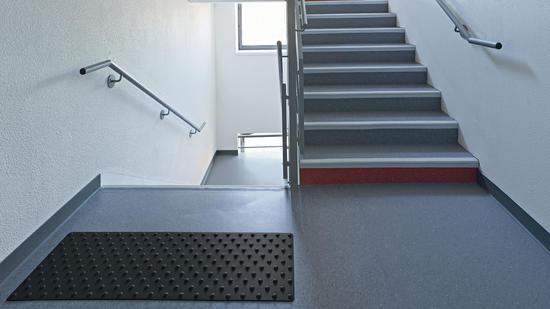

위 사진의 Tachtile Warning Strips가 계단참 끝으로부터 1'-0" 이상 떨어진 위치에 설치되었다.

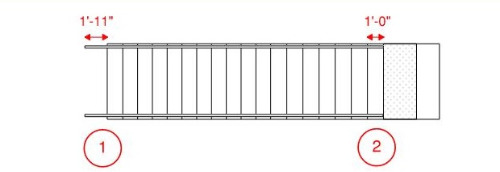

또한 BCBC는 계단의 Width를 최소 3'-7"로 정하고 양옆으로 손잡이 또는 난간 (Handrail)을 설치하게 규제한다. 사용자들이 비상 대피 시 계단을 뛰어내려올 때 이 난간을 잡고 안전하게 내려올 수 있게 하기 위함이다. 추가적으로, 이 난간은 위쪽 Landing에서는 (2) 1'-0" 길이의 Handrail Extension이 붙고, 아래쪽 Landing에서는 (1) 1'-11"의 Handrail Extension이 붙는다.

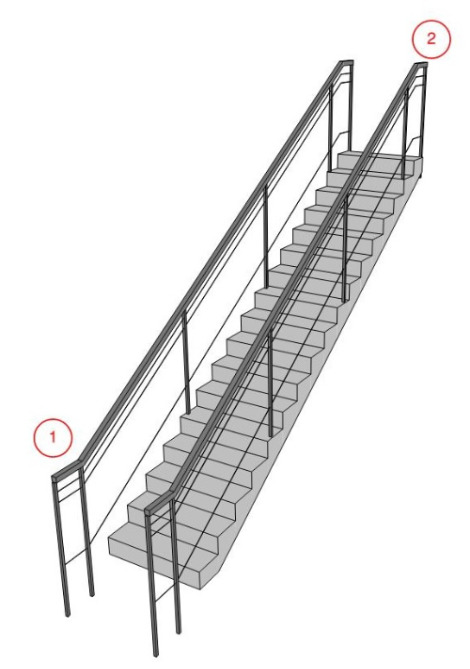

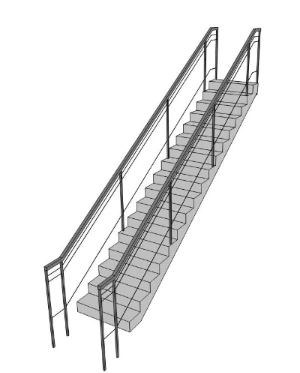

(2)가 (1)보다 11" 더 긴 이유는 아래 3D 사진을 보면 더 분명히 알 수 있다. 계단의 가장 아래 Step으로부터 계단참 시작 부분에 11” 만큼 경사가 더해지고 평평한 난간 1'-0"로 마무리되는 것이다.

이것은 사용자가 난간을 붙잡고 계단을 내려올 때 첫 번째 Step (가장 아래쪽 Step)으로부터 Landing에 발을 내딛을 순간 손과 팔에 부드러운 변화를 주기 위함이다.

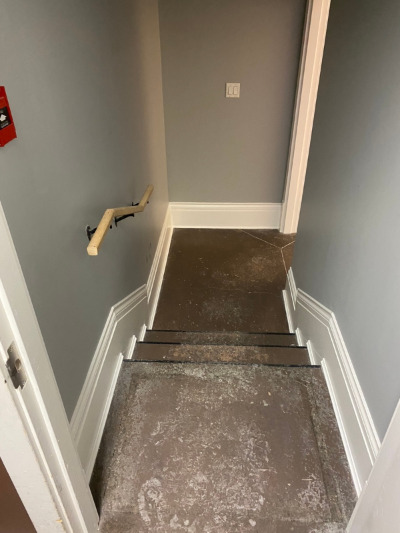

한 편, 부득이하게 계단의 길이 (Width)가 3’-7” 보다 적다면, 두 난간 중 한쪽만 붙을 수 있는데 아래 사진이 그 예시이다.

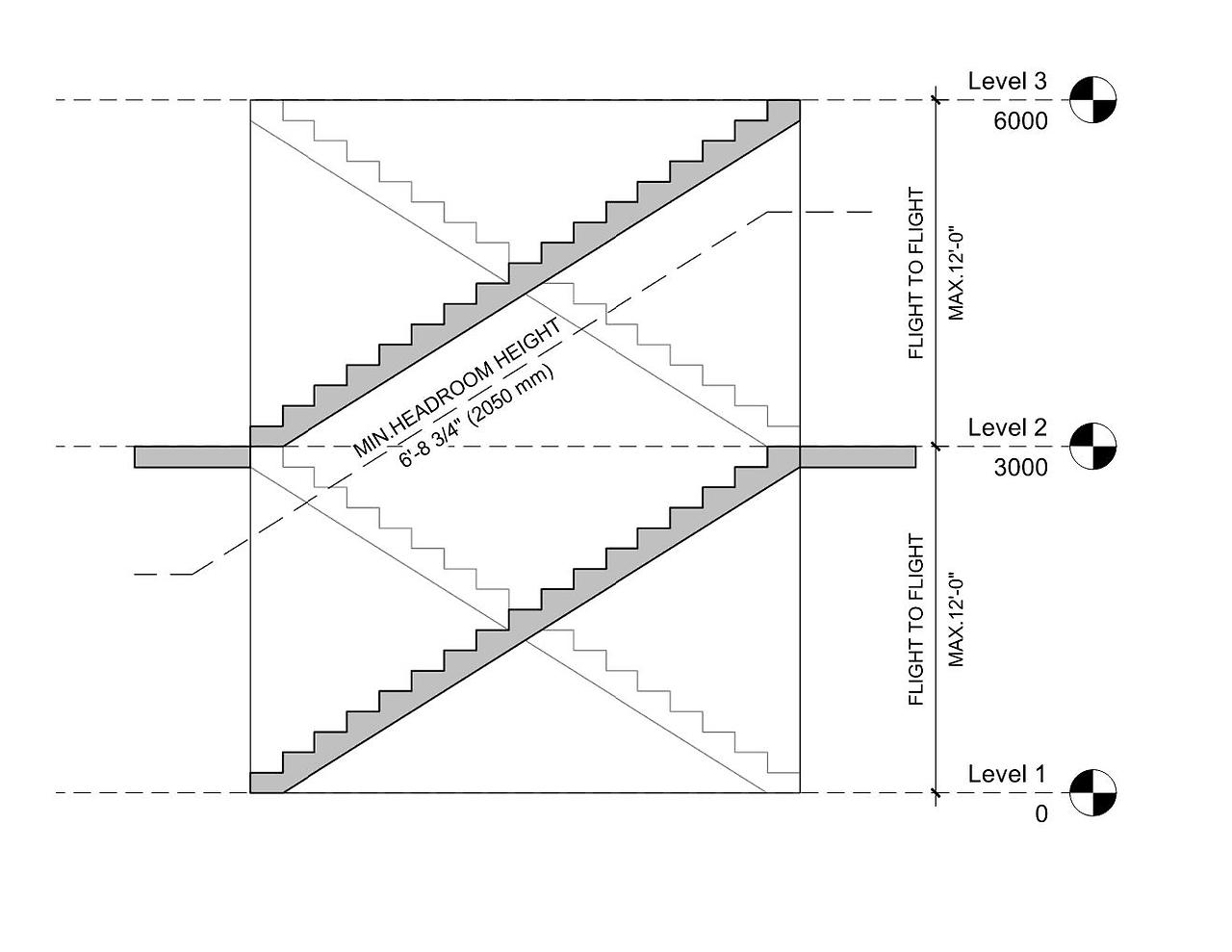

다른 의무 조항으로 비상계단은 층과 층의 이동을 12'-0"까지로 제한한다. 사용자가 통제된 높이만큼 이동 한 뒤 쉬어가는 틈을 주기 위해서인데, 건축회사는 이 조항을 지키기 위해 12'-0" 높이 뒤 Landing을 추가하거나, 높이 이동이 더 이상 필요 없다면  일반 복도를 추가한다. 이때 일반 복도는 경사도를 5.0%까지 줄 수 있으므로 참고하기 바란다.

또한 비상구와 비상계단의 최소 높이는 2050 mm이기때문에 모든 비상계단의 단면도에는 점선으로 Minimum Headroom Height를 표시해준다.

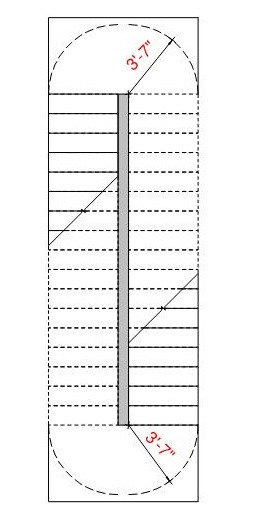

한편 Landing의 최소 길이(깊이)는 계단의 길이 (너비)와 같은 깊이어야 한다. 아래의 경우 계단의 길이는 3’-7”이고 계단참의 길이는 이보다 더 긴 경우인데, 사용자들이 계단을 오르내릴 때 계단참에서 방향을 바꾸는 공간에 방해되는 것들이 없음을 실무에서 Turning Radis로 표현한다. 이 값은 계단의 길이와 같으므로 3’-7”의 반지름을 갖는다.

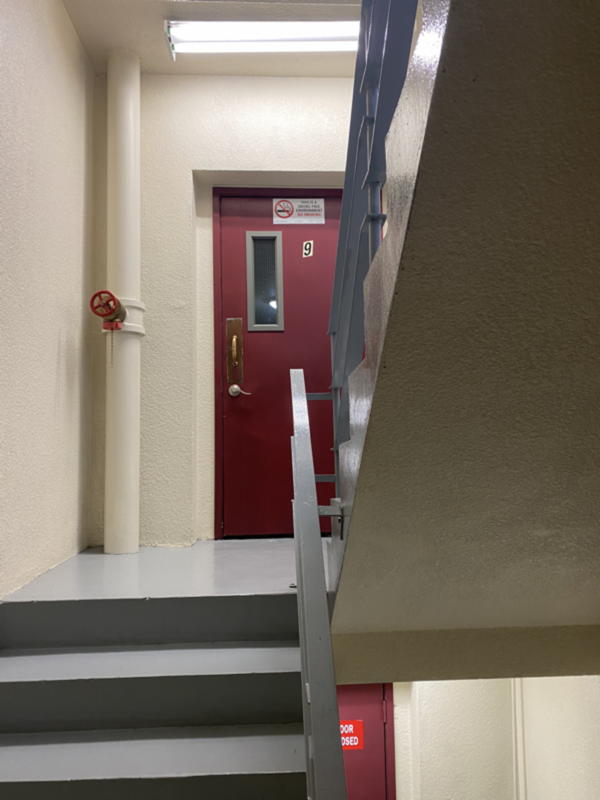

또한 계단에 필수로 들어가는 기계/Plumbing 아이템인 Standpipe 위 Turning Radius 바깥으로 설치되야 한다. (아래 사진)

---

계단 관련한 실무를 위해서는 이번에 다룬 정보들이 전부이기 때문에 저년차가 충분히 할 수 있는 업무 중 하나다. 다음 실무 편은 Exit에 대해 알아본다.
