포기하기엔, 일러(스트레이터)
레이저 인그레이버를 위한 일러스트레이터 튜토리얼
오늘은 레이저인그레이버를 위한 설계를 할 때 가장 두루 사용되는 일러스트레이터의 기본 도구를 설명해볼까 합니다.
* illustrator는 CS6 기준입니다.
시작하기,
새 파일을 먼저 만듭시다.
1. 새 파일 : Ctrl + N
2. 사용할 기기에 맞는 작업 영역 설정 : 릴리쿰 600mm X 300mm
3. RGB 모드 선택

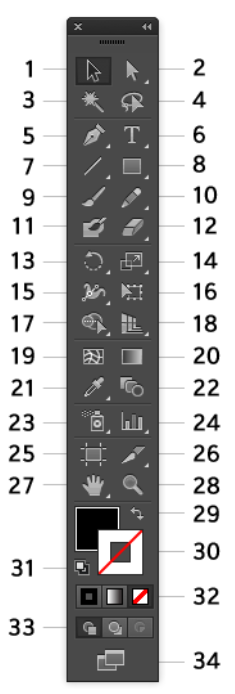

일러스트레이터의 기본 툴바
1. 전체 선택 도구 (까만 화살표), V
- 도형 선택, 이동, 크기 조절, 회전 툴
- Alt 키: 기존 도형 복사
- Shift 키: 비율 유지, 수직/수평/45도 단위 이동
2-1. 직접 선택 도구 (흰색 화살표), A
– 도형을 구성하는 포인트, 패스,핸들을 선택. 이동
- Delete 키: 해당 포인트나 패스만 삭제
2-2. 그룹 선택 도구
– 그룹으로 묶인 도형을 선택
3. 마술봉 도구, Y
- 마술봉으로 클릭한 도형과 유사한 속성을 가진 도형 모두 선택
- 더블 클릭시 속성 설정 가능
4. 올가미 도구, Q
– 흰색 화살표와 달리 원하는 영역을 그려서 해당 영역 내에 있는 도형의 포인트, 패스만 선택

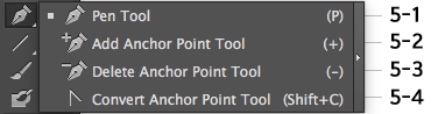

5-1. 펜, P
- 그림 그리기. 클릭하는 영역마다 포인트 생성되고 패스가 연결됨
- 누르고 드래그 할 경우 곡선을 그릴 수 있음
5-2. 고정점 추가 도구 : 패스 위에 포인트 추가
5-3. 고정점 삭제 도구 : 포인트 제거, 패스 위의 포인트 제거 시 패스 유지됨
5-4. 고정점 변환 도구 : 포인트 클릭 시 곡선을 직선으로, 포인트를 드래그하면 직선을 곡선으로 바꾸거나 곡률 조절 가능

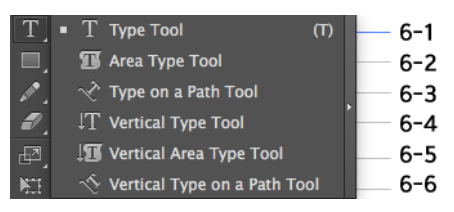

6-1. 문자 도구, T : 텍스트 입력
6-2. 영역 문자 도구 : 클릭 후 도형 선택 시 도형 안쪽 영영에 텍스트 입력
6-3. 패스 상의 문자 도구 : 클릭 후 패스 선택 시 패스를 따라서 텍스트 입력
6-4 ~ 6-6 : 6-1 ~ 6-3과 동일하나 세로로 입력됨
텍스트를 레이저커터로 가공할 경우,
형태를 잡은 뒤 Ctrl + Shift + O 를 눌러 아웃라인이 있는 도형으로 만들어야 함
도형화 시키면 오타 수정 등은 불가능하므로 완전히 작업을 마친 뒤 처리할 것

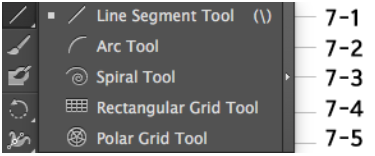

7-1. 선분 도구, \ : 선 그리기
7-2. 호 도구 : 호 그리기
7-3. 나선형 도구 : 달팽이 껍질 그리기
7-4. 사각형 격자 도구 : 표 그리기. 그린 후 그룹을 풀면 패스만 이동 가능
7-5. 극좌표 격자 도구 : 방사선 모양의 원 그리기
Shift를 누른 채로 그리면 수직/수평/대각선을 그릴 수 있음
기능 선택한 채로 빈 공간 클릭 시 수치/옵션 입력 창 제공됨

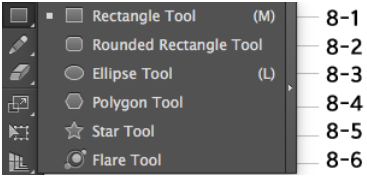

8-1. 사각형 도구, M : 사각형 그리기
8-2. 둥근 사각형 도구 : 모서리가 둥근 사각형 그리기
8-3. 원형 도구, L : 원 또는 타원형 그리기
8-4. 다각형 도구 : 다각형 그리기
8-5. 별 모양 도구 : 삐죽삐죽 별 모양 도형 그리기
8-6. 플레어 도구 : 빛 또는 렌즈 효과 / 레이저 커터에서 인식 안 됨
Shift를 누른 채로 그리면 수직/수평/대각선을 그릴 수 있음
기능 선택한 채로 빈 공간 클릭 시 수치/옵션 입력 창 제공됨
9. 페인트 브러시 툴
- 드래그로 자유롭게 선 그리기. 툴바 위의 아이콘 더블클릭 시 설정 수정 가능

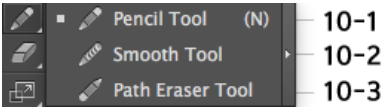

10-1. 연필 도구 : 드래그로 자유롭게 선 그리기 (패스 굵기 기본)
10-2. 매끄럽게 도구 : 선택된 패스 위를 드래그 시 패스가 매끄럽게 수정됨
10-3. 패스 지우개 도구 : 선택된 패스 위를 드래그 시 해당 부분이 삭제됨
* 세 도구 모두 툴바 위의 아이콘 더블클릭 시 설정 수정 가능
11. 물방울 브러시 툴
- 드래그를 이용하여 자유롭게 도형 그리기
- 도형으로 인식됨 툴바 위의 아이콘 더블클릭 시 설정 수정 가능

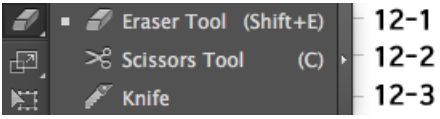

12-1. 지우개 도구 : 드래그한 영역이 지워짐
12-2. 가위 도구 : 패스 위 클릭 시 해당 위치에 포인트가 추가되면서 패스가 잘림
12-3. 칼 도구 : 선택된 도형 위 드래그 시 도형이 나뉨
13-1. 회전 도구: 선택된 도형 기준으로 기준점 클릭 > 드래그로 도형 회전 조절
13-2. 반사 도구 : 선택된 도형 기준으로 기준점 클릭 > 드래그로 도형 반사 가능
* 마우스로는 세세한 변형이 어려우므로 툴바 위의 아이콘을 더블클릭하여 수치 입력하는 방식 권장

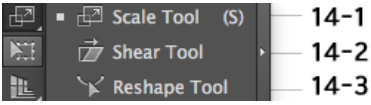

14-1. 크기 조절 도구 : 선택된 도형 기준 드래그로 크기 조절. 툴바 위 아이콘 더블클릭하여 수치 입력 가능
14-2. 기울이기 도구 : 선택된 도형 기준 드래그로 기울기 조절. 툴바 위 아이콘을 더블클릭하여 수치 입력 가능
14-3. 모양 변경 도구 : 선택된 도형의 패스를 선택하여 위치 변경

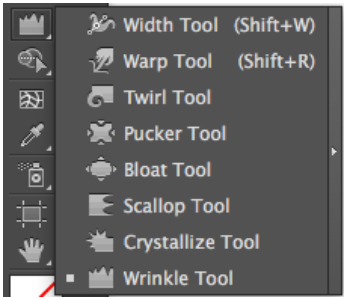

15. 폭도구 / 변형 도구 / 돌리기 도구 / 오목도구 / 볼록 도구 / 조개 도구 / 수정화 도구 / 주름 도구 : 기능 선택 후 패스 위를 눌러 드래그하면 어떤 기능인지 알 수 있다. 툴바 위 아이콘 더블클릭 시 수치 입력 가능.
왜 존재하는지 알 수 없는 도구들이지만 누군가는 유용하게 쓰고 있을 것임
16. 자유변형 도구
- 도형의 크기 변경, 회전을 할 수 있다
- 굳이 이 도구를 쓰지 않고 1번 도구를 사용해도 된다
17-1. 도형 구성 도구 : 도형을 미리 선택 후 드래그 시 도형 합체. Alt를 누르고 드래그 할 경우 분리/삭제됨
17-2. 라이브 페인트 통 : 선택한 도형 색칠
17-3. 라이브 페인트 선택 도구 : 라이브 페인트 통에서 쓸 컬러를 도형에서 선택
18. 원근감 격자 도구 / 원근감 선택 도구 : 원근감 도구. 레이저 커팅 시에는 쓸 일이 없음. 실수로 누른 경우 화면 왼쪽 상단에 생긴 원근 아이콘의 X 선택
19. 메쉬도구 : 도형 내부를 클릭해 그라디언트 형태 수정. 쓸 일 없음
20. 그라디언트 도구 : 도형의 그라디언트 색상 설정. 레이저 커팅 시 쓸 일 없음
21-1. 스포이드 도구 : 클릭한 도형 색상 추출, 도형이 선택된 상태에서 색을 추출하면 해당 도형 색이 변경됨
21-2. 측정 도구 : 드래그한 간격의 거리 측정
22. 블렌드 도구 : 두 개 도형의 중간 모양 생성 도구. 레이저 커팅 시 쓸 일 없음
23. 심볼 관련 도구 : 심볼을 적용하고 조절하는 도구. 레이저 커팅 시 쓸 일 없음
24. 그래프 도구 : 데이터로 그래프 만들기. 레이저 커팅 시 쓸 일 없음
25. 아트 보드 도구 : 작업 영역 조절. 드래그로 조절. 엔터 선택 시 수치 입력 가능
26. 분할 영역 도구 : 영역을 분할해서 저장하는 도구. 레이저 커팅 시 쓸 일 없음
27. 손 도구
- 도큐먼트 보는 위치 이동
- 도구를 선택하지 않고 스페이스 바를 누른 채 드래그해도 된다.
28. 돋보기 도구
- 도큐멘트 확대. 클릭한 위치 기준으로 확대됨
- Alt를 누르고 클릭 시 축소됨
- 툴바의 아이콘 더블클릭 시 100%로 조정됨
29. 선과 면 색 교환, Shift + X : 선택 도형이 있는 경우, 해당 도형의 선과 면 색상이 서로 바뀜
30. 선과 면 지정색 확인
31. 선과 면 컬러를 디폴트(검은선, 흰색면)로 설정
32. 컬러모드
- 왼쪽에서부터 단색 설정(기본), 그라디언트, 색 없애기
- 도형 선택 후 컬러모드 선택 시 해당 모드로 도형 색이 바뀜
33. 드로잉 모드 : 선택한 객체의 위/아래/내부를 선택해서 도형 그리기 가능
34. 스크린 모드, F : 화면 모드 설정. 작업 중 갑자기 툴바나 도구 윈도우가 없어질 경우 F를 눌러볼 것
유용한 단축키
- Mac Command 버튼 = Window Ctrl
- 도구별 단축키 : 툴바의 도구 아이콘 위에 커서를 갖다대면 확인 가능
저장/열기
새 파일 : Ctrl + N
파일 열기 : Ctrl + O
파일 닫기 : Ctrl + W
저장 : Ctrl + S
복사본으로저장 : Ctrl + Alt + S
다른이름으로저장 : Ctrl + Shift + S
편집
작업취소 : Ctrl + Z
작업취소를 취소 : Ctrl + Shift + Z
잘라내기 : Ctrl + X
복사 : Ctrl + C
붙여넣기 : Ctrl + V
전체선택 : Ctrl + A
전체 선택 해제 : Ctrl + Shift + A
도형 관련
선택한 도형들을 그룹으로 묶기 : Ctrl + G
선택한 도형의 그룹 풀기 : Ctrl + Shift + G
선택한 도형을 앞으로 : Ctrl + ]
선택한 도형을 뒤로 :Ctrl + [
선택한 도형을 맨 위으로 : Ctrl + Shift + ]
선택한 도형을 맨 밑으로 : Ctrl + Shift + [
선택한 도형이 선택되지 않도록 잠금 : Ctrl + 2
잠금을 모두 해제 : Ctrl + Alt + 2
선택한 도형의 이동 수치 입력 : Ctrl + Shift + M
선택한 텍스트를 윤곽선 만들기 : Ctrl + Shift + O
선택된 도형에 이전 액션 동일 수행 : Ctrl + D
창 열고 닫기
레이어 패널 보기 : F7
정렬 패널 보기 : Shift + F7
인포 패널 보기 : Ctrl + F8
패스파인더 패널 보기 : Ctrl + Shift + F9
선 패널 보기 : Ctrl + F10
텍스트 편집 패널 : Ctrl + T
레이저 커팅 설계 시 알아두면 유용한 기능

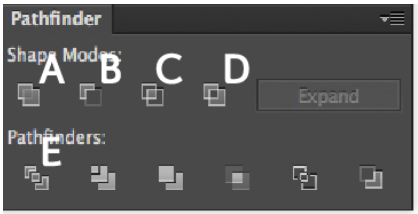

패스파인더
단축키: Ctrl + Shift + F9
까만 화살표(1)로 2개 이상의 도형을 선택한 후 아이콘 선택 시 기능이 수행됨
A. 도형 합치기
B. 위에 있는 도형으로 아래에 있는 녀석을 깎기
C. 도형의 교집합만 남기기
D. 도형의 교집합만 삭제하기
E. 패스를 기준으로 모든 도형 해체하기
일러 버전에 따라 확장(Expand) 버튼이 활성화될 수 있음. 필히 눌러줄 것
D, E 기능의 경우 기능 수행 후 나뉜 도형이 그룹으로 묶인 상태가 되므로 일부만 사용하고 싶거나 이동/변형하고 싶은 경우 그룹을 풀어줄 것
비트맵 이미지 벡터화 하기
A. 이미지 불러오기 : 기존 문서에 Ctrl + V로 붙여넣거나 Ctrl + O를 눌러 변환할 이미지를 불러온다.
B. 이미지 추적 : 까만 화살표(1)로 이미지 선택 시 상단에 이미지 추적 (Live trace) 버튼이 제공됨. 버튼 선택 시 이미지가 벡터화된다.
B. 확장 : 벡터화된 이미지 선택 상태에서, 이미지 추적 버튼 위치에 확장(Expand) 버튼이 제공된 것을 볼 수 있다. 버튼 선택 시 이미지가 패스로 바뀐다.
흑백이 명확한 이미지가 변형 결과가 좋다
패스로 변경된 그림은 눈에 보이지 않는 색으로 칠해진 면도 포함된 상태로 그룹으로 묶여 있으므로 그룹을 푼 뒤, 원하는 것만 선택하고 나머지는 지워준다
글자를 입력하고 외곽선 만들기
A. 글자 입력
원하는 폰트, 크기로 입력
글자 편집 툴박스는 Ctrl + T를 누르면 제공된다
B. 외곽선 만들기
까만 선택 툴(1)로 작성된 글자를 선택하고 Ctrl + Shift + O
글자의 배치를 변경하고 싶은 경우, 외곽선이 생성된 글자는 도형으로 변해 그룹으로 묶여 있으므로 그룹을 푼 뒤 수정해 줄 것
특정 영역만 원하는 경우 하얀 화살표(2)로 해당 영역을 선택해 Ctrl + X 해서 잘라내고 Ctrl + V 해서 붙여넣으면 그룹과 관계없이 활용 가능
레이저인그레이버로 넘기기 전 설정
면/선 설정
1. 인그레이빙할 도형 : 면에 색을 설정하고 (주로 검은색), 선 색은 없앴다.
2. Cut / Marking 할 도형 : 면에 색 없이, 선에 색 설정. 선두께 0.001mm

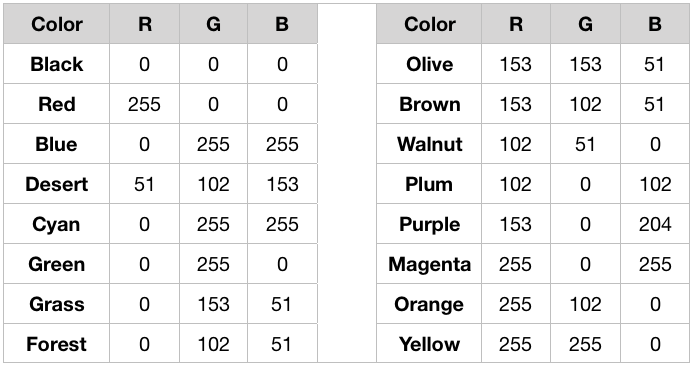

인식되는 컬러 범위
