항상 등장하는 건축 영어들-Wall Assemblies
이민 1세대의 당돌한 실무 에세이-영어
이번에 다룰 영어는 Assemblies에 관련된 용어들이다.
건축물을 구성하는 세 가지 요소는 Wall, Floor, Roof이다. Working Drawings* 단계는 각각 Wall Asseblies, Floor Assemblies, 그리고 Roof Assemblies가 준비된다**. 이 정보들은 디자인 단계에는 제공되지 않지만, 대략적인 종류와 두께는 정리된다.
이번 편의 Wall Assemblies는 Steel Stud의 실내벽만 다루며, 다음 편에 외벽 Assemblies과 Floor Assemblies, Roof Assemblies를 각각 다뤄본다.
*시청에 제출할 Building Permit 도면부터를 Working Drawings로 분류한다.
**실무에서 Develop이라는 단어를 쓴다.

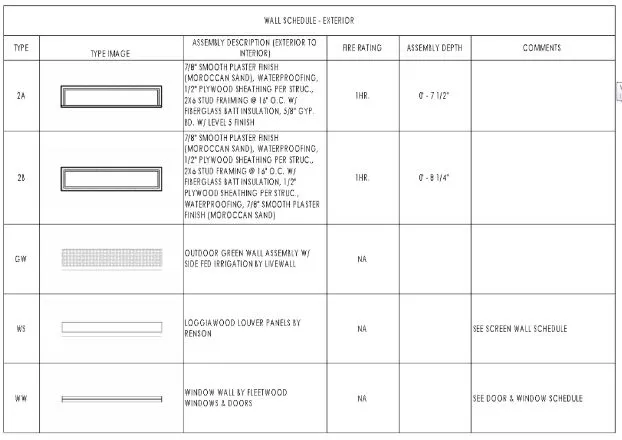

Wall Assemblies는 건축 프로젝트에 사용되는 모든 벽의 정보이다. 벽의 종류는 재료, 굵기, 벽 안에 들어가는 여러 항목들과 화재에 견디는지 여부 등으로 나뉜다. 이 종류는 실무에서 Wall Type으로 불리며, 건축 도면에서 Wall Tag로 표시되어 식별된다.
출처: https://www.haynearchitects.com/hereathayne/revit-best-practices-wall-schedules-with-type-images건축회사는 Working Drawings 단계 평면도의 모든 벽에 Wall Tag를 달아줌으로써, 시청 공무원은 Building Permit 검토할 때, 건설 현장에서는 어떤 벽을 건설할지 등 Wall Assemblies 정보를 참고한다.

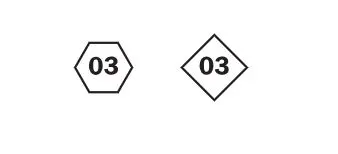

평면도에서 Wall Tag는 아래와 같이 생겼는데, 직사각형인 경우도 있다.
Window Wall Tag (좌), Wall Tag (우) 출처: archtoolbox.com/architectural-floor-plan-symbolsWall Type의 고유 번호는 회사마다 정해놓은 규칙을 따른다. 개인적으로, 전 회사의 규칙을 선호하는데, 벽의 정보들 첫글자를 땄기 때문에 예상이 쉽다. 식별번호의 첫 글자는 어떤 종류의 벽인지에 따라,
• P: Partition Wall
• F: Furring Wall
• CN: Concrete
• CM: CMU(Concrete Masonry Unit)
들로 나뉘고 바로 뒤로 숫자가 온다.
• 2: 2"
• 4: 4"
• 6: 6"
• 8: 8"
이다. 이 숫자들은 Steel Stud의 두께인데 CN8은 8" 두께의 콘크리트 벽이고, P4는 4" 두께의 Partition 벽이다. 다시 한 번 강조하건데, Partition의 두께는 Steel Stud의 두께로 벽의 총 두께가 아님을 주의해야 한다.

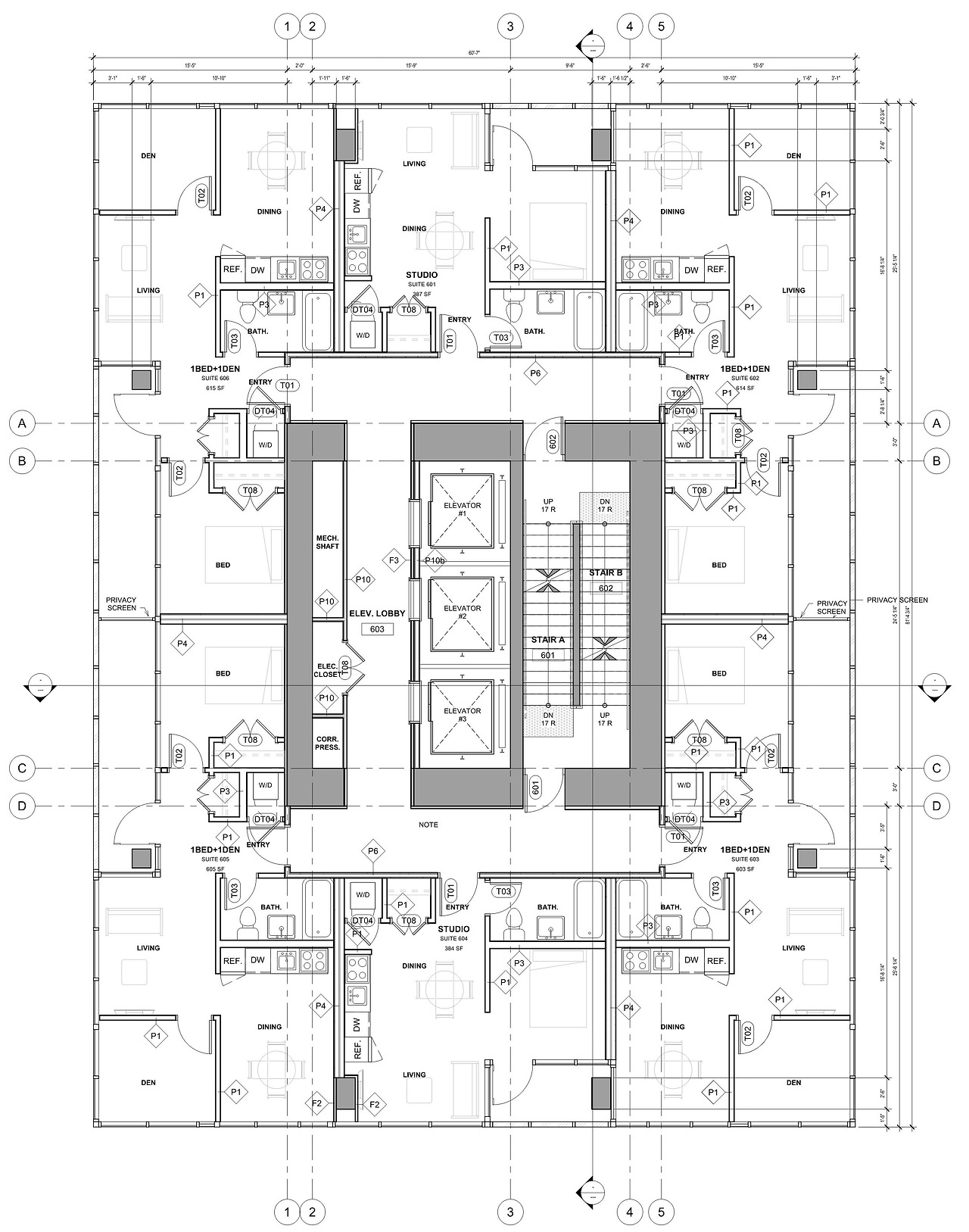

실무 강의용 개인 프로젝트두 단어 뒤 a, b, c, d, e 등의 소문자 알파벳 하나씩 더 붙는데, 이것은 프로젝트에서 정해놓은 별도의 규칙을 따른다. 예를 들어, 화재를 견디는 벽인지 유무 (FRR)에 따라 a, b로 한다든지, 단열재가 추가되는지 유무 등에 따라 c, d로 한다 든지이다.
• P6a: Partition Wall, Steel Stud, 6", FRR 1시간
• F4b: Furring Wall, Steel Stud, 4", Insulation
이 a, b, c, d 소문자들은 반드시 프로젝트의 Wall Assemblies Sheet의 규칙을 참고한다.
실내벽은 Partition Wall과 Furring 둘로 나뉜다. 이 차이는 Partition Wall은 양면에 마감벽이 오고, Furring은 한 면만 마감이 된다. 마감벽은 GWB (Gypsum Wall Board)이라는 석고 드라이월을 사용하고, 그 위에 페인트가 칠해진다.

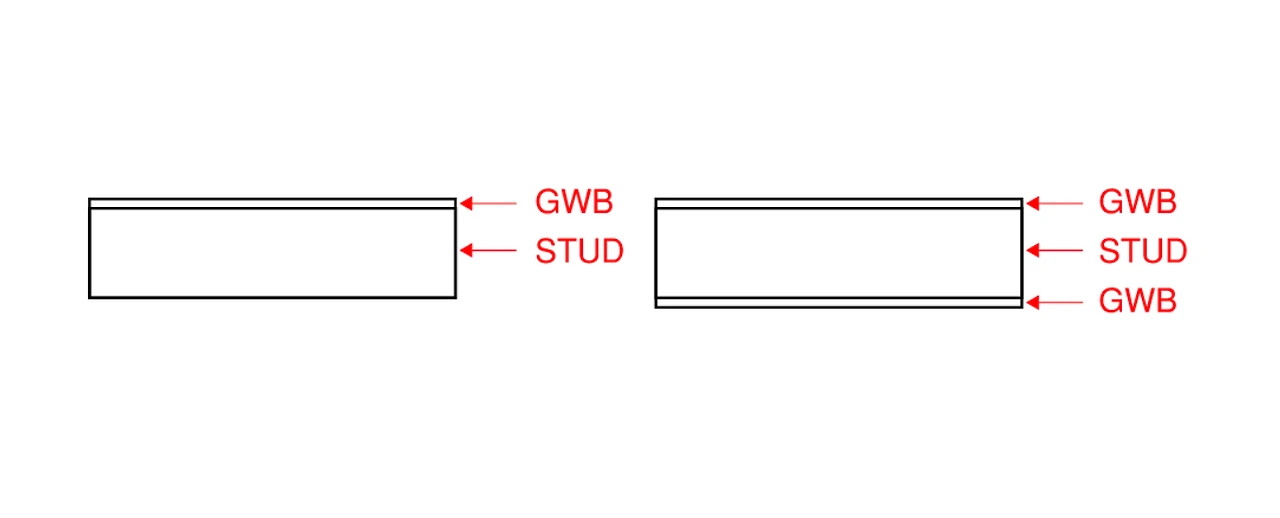

Furring (좌), 실내벽 (우) Wall Assemblies는 벽들의 평면을 보여준다평면도는 굵은 두 실선으로 벽을 나타내지만, Wall Assemblies와 디테일 도면의 벽은 기호를 사용해 구성 항목들을 표현한다.

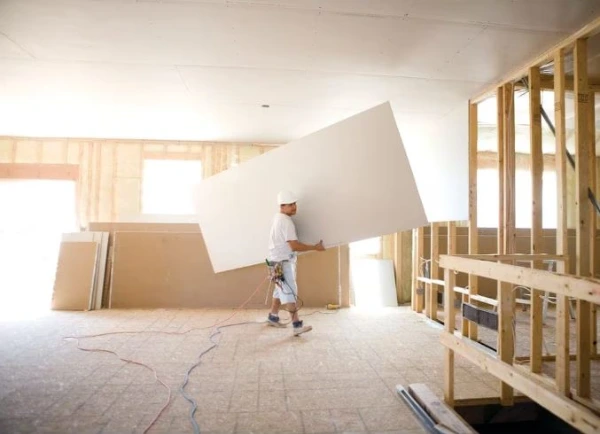

위 GWB 마감벽은 Gypsum Wall Board로 Gypsum은 석고를 뜻한다.
출처: homedepot.caFurring은 무언가를 가리기 위한 벽으로 한 면만 마감이 된다. 기둥 같은 구조를 가리거나, Concrete Wall과 CMU Wall, Curtain Wall, Window Wall들의 실내 쪽을 가린다. 가려지는 쪽은 사용자에게 보이지 않으니, 마감이 될 필요가 없다. Furring 실무 용어는 동물의 몸/신체의 가장 마감이 되는 가죽/털의 Fur에서 오지 않았나 싶다.

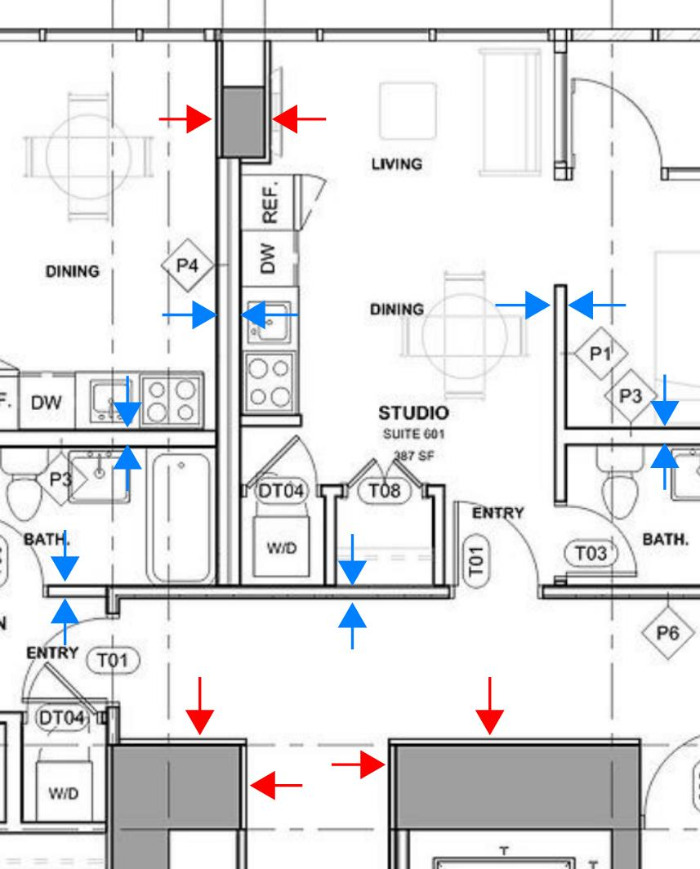

파란 화살표는 Partition Wall을 보여주고, 빨간 화살표는 Furring Wall을 나타낸다.벽 두께는 필요에 따라 Steel Stud의 인치(")가 달라진다. 예를 들어, 벽 안에 일정한 굵기의 단열재가 필요하다든지, 일정한 굵기의 배관이 벽 안에 위치한다든지 등이다. 단열재는 실외로부터 실내를 보온하려는 이유와 소음으로부터의 방음의 이유로 사용된다. 단열재가 필요한지 여부와 그 최소한의 두께는 Acoustic Consultant와 Building Envelop Consultant가 확인을 해주며, 벽 안에 배관이 위치해야 하는지, 어떤 굵기의 배관을 사용해야 하는지는 Mechanical Consultant가 확인해 준다.
벽 두께에 관여하는 요인으로 Air Gap도 있다. 실외 벽과 실내 벽 사이에 습기가 차지 않도록 최소 1"의 공간을 띄어놓는다. 현 회사는 이 공간을 최소 0.5" 간격을 주도록 하는데, 원칙적으로는 최소 1" 간격을 주는 것이 맞다.

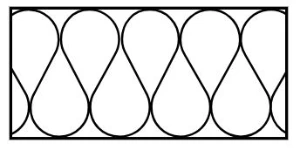

벽에 사용되는 단열재는 크게 두 가지가 있는데, Batt Insulation은 건축도면 상 아래 기호로 표현한다.

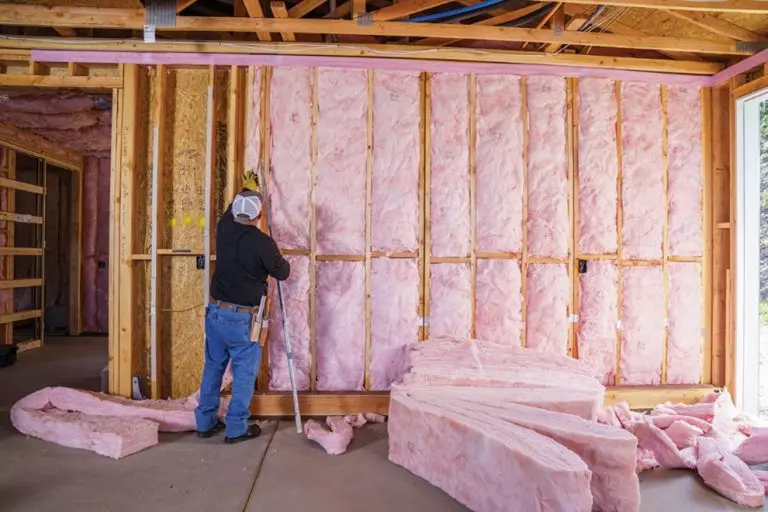

Batt Insulation 출처: archtoolbox.com/architectural-floor-plan-symbolsBatt Insulation의 종류는 Fiberglass과 Mineral Wool이 있고, 실제는 아래처럼 생겼다.
다른 단열재는 Rigid Insulation이다. 건축 도면에서는 아래 기호를 사용한다. 스티로폼을 생각하면 좋다.

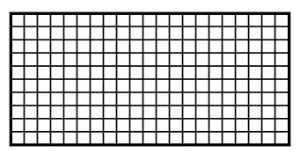

Rigid Insulation 출처: archtoolbox.com/architectural-floor-plan-symbols이외에 Interior Wall Assemblies에서 항상 등장하는 용어는 아래와 같다.
• Type 'X': GWB의 종류 중 하나이다. GWB는 일반적인 Regular GWB와 Type 'X' GWB로 분류되는데, Type 'X' 한 장이 FRR (화재 견디는 시간)이 1시간을 담당한다. 아래 두 벽은 동일한 Steel Stud 사용 가정할 때, GWB가 Regular인지 Type 'X'인지의 경우의 수로 총 4가지 Type으로 분류될 수 있다.
Furring (좌), 실내벽 (우) Wall Assemblies는 벽들의 평면을 보여준다• FRR: Fire Resistance Rate의 약어로, 보통 0시간, 45분, 1시간, 90분, 2시간으로 분류한다. 0시간은 연기만 견디는 값이고, 45분부터는 화재와 연기 모두 견디는 값이다.

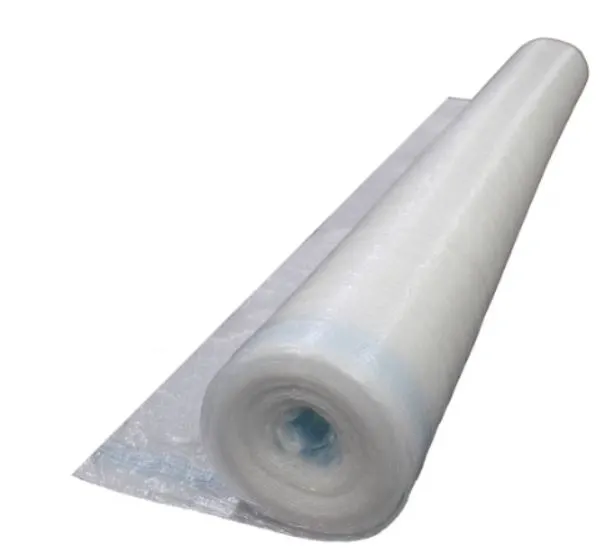

• Polyetheline: Poly라고 불리며, 습도를 통제, 공기압 유지, 방음 등등의 이유로 벽 안에 추가된다.

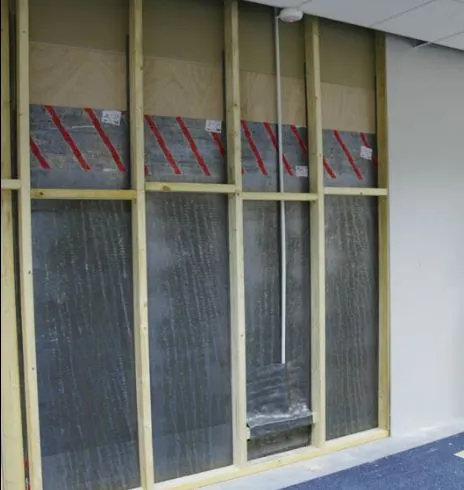

• Lead Lined Drywall: X-ray를 사용하는 방의 벽에 사용된다. (Lead는 /led/로 발음한다.)
출처: mavenimaging.com다음 영어 편에서는 Floor Assemblies와 Roof Assemblies에 항상 등장하는 용어들을 다룬다.
